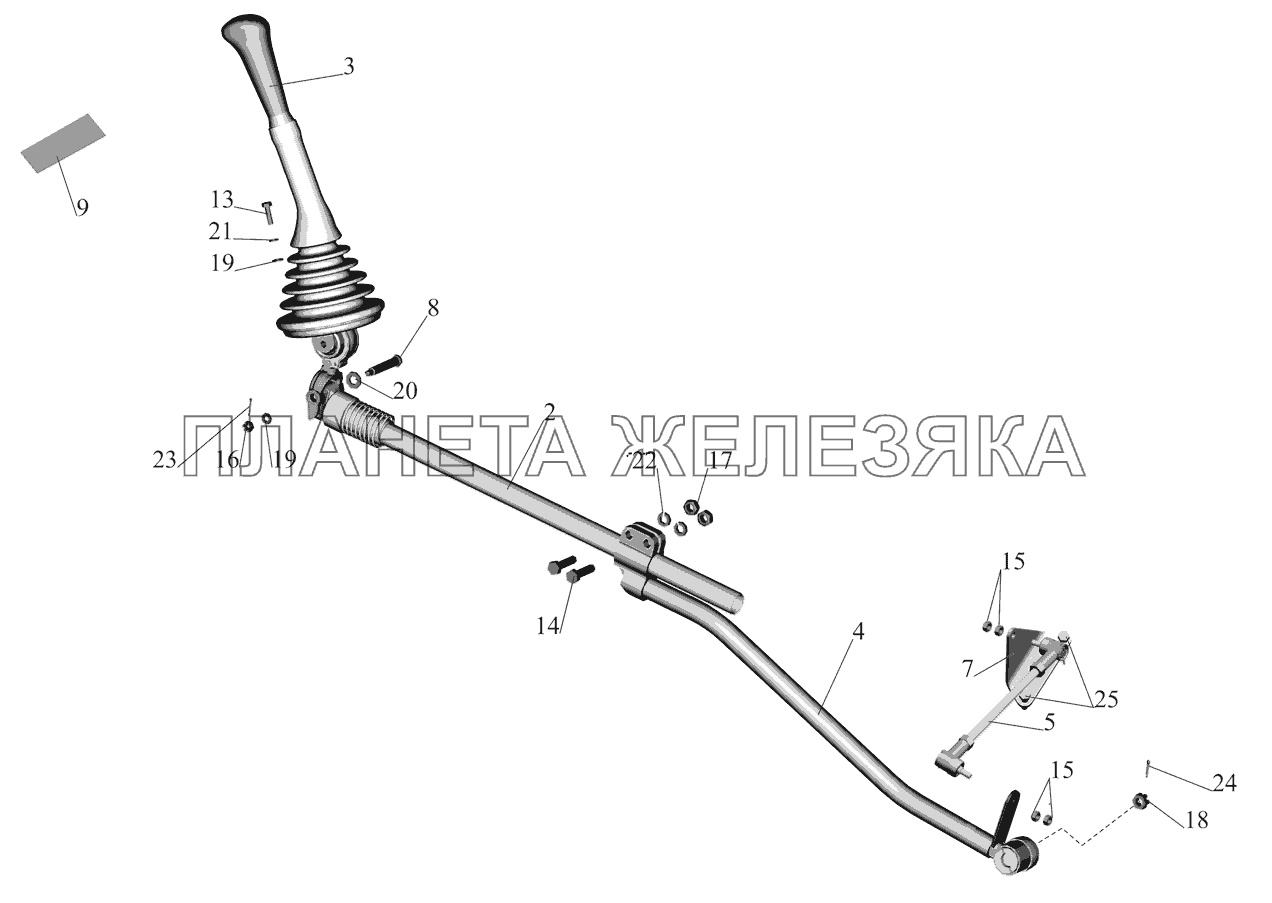

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
2 | 551639-1703325-001 |
Механизм промежуточный Подробнее |
|
 |
3 | 4370-1703410 |
Рычаг Подробнее |
|
| 4 | 4370-1703448-030 |
Хвостовик Подробнее |
|
|
| 5 | 6422-1703490-01 |
Тяга Подробнее |
|
|
| 7 | 4370-1703455-030 |
Кронштейн Подробнее |
|
|
 |
8 | 54321-1703618 |
Ось Подробнее |
|
| 9 | 4370-3903049-030 |
Табличка Подробнее |
|
|
| 13 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 14 | 200367 |
Болт М12-6gх45 Подробнее |
|
|
| 15 | 250510 |
Гайка М8-6Н Подробнее |
|
|
 |
16 | 250975 |
Гайка М8х1-6Н Подробнее |
|
| 17 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 18 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
19 | 252005 |
Шайба 8 Подробнее |
|
| 20 | 252007 |
Шайба 12 Подробнее |
|
|
| 21 | 252155 |
Шайба 8Л Подробнее |
|
|
| 22 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 23 | 258025 |
Шплинт 2,5х20 Подробнее |
|
|
| 24 | 258038 |
Шплинт 3,2х16 Подробнее |
|
|
| 25 | 371195 |
Болт М10x1.25-6gх35 Подробнее |
|
