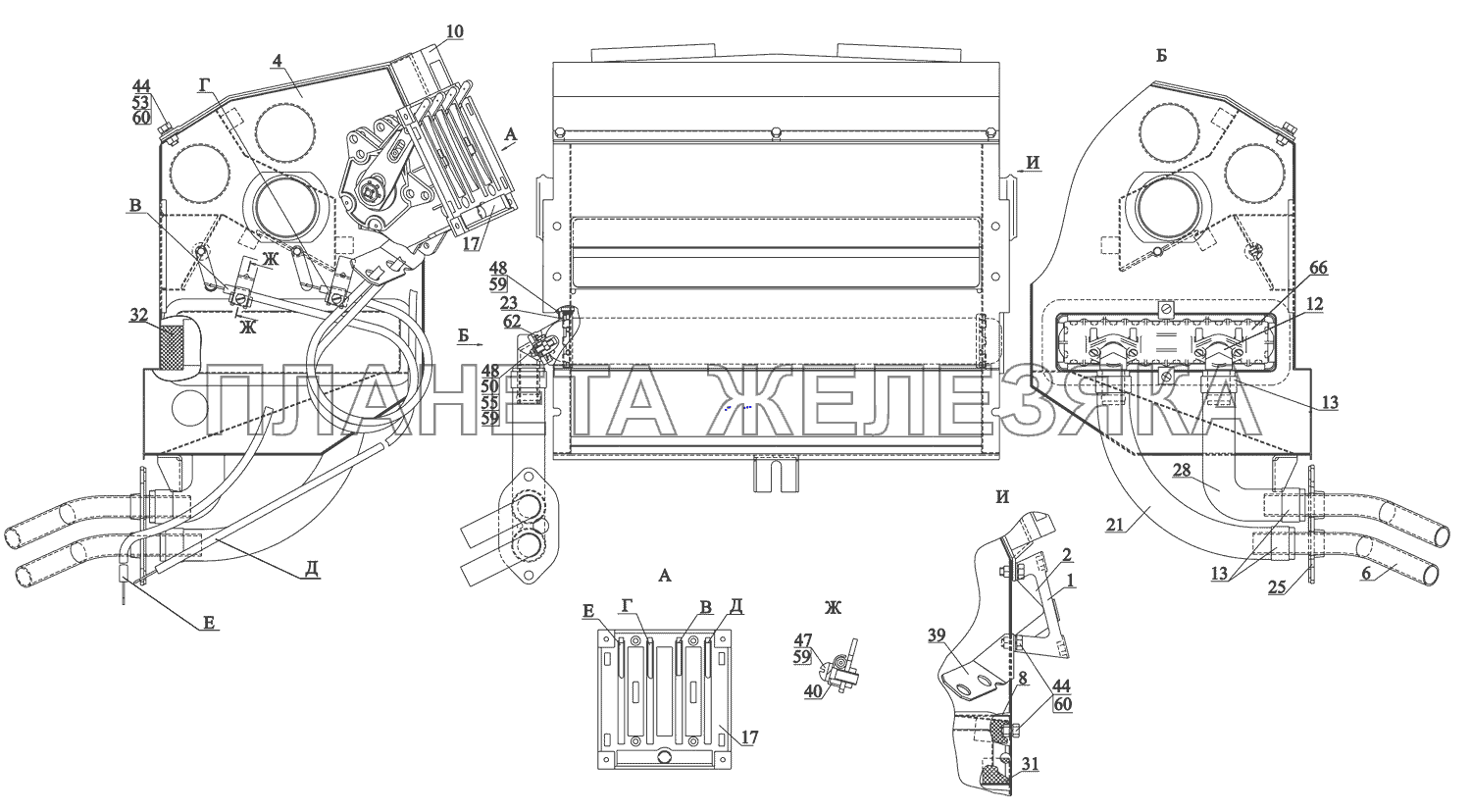

| ← Установка отопителя 5440-8100001 | Блок радиатора 544069-8101010 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 54402-3870003 |
Кронштейн левый Подробнее |
|
|
| 2 | 54402-3870007 |
Кронштейн правый Подробнее |
|
|
| 4 | 6430-8101050 |
Корпус радиатора Подробнее |
|
|
| 6 | 5440-8101081 |
Фланец с трубками Подробнее |
|
|
| 8 | 6430-8101105 |
Экран Подробнее |
|
|
| 10 | 6430-8101240-010 |
Крышка Подробнее |
|
|
| 12 | 6430-8101476 |
Хомут Подробнее |
|
|
| 12 | TORRO25-40/9-C7W2 |
Хомут Подробнее |
|
|
| 13 | 650136-8101499 |
Фланец радиатора Подробнее |
|
|
| 17 | 5440-8109011 |
Пульт управления Подробнее |
|
|
| 21 | 543205-8101040 |
Шланг (L=290мм, рукав 20х29-1,6) Подробнее |
|
|
| 23 | 6430-8101084 |
Прижим Подробнее |
|
|
| 25 | 6430-8101100 |
Уплотнитель Подробнее |
|
|
| 28 | 50-1306028-Б2 |
Шланг термостата Подробнее |
|
|
| 28 | 643008-8101351-010 |
Шланг Подробнее |
|
|
| 31 | 6430-8101385 |
Уплотнитель Подробнее |
|
|
| 32 | 6430-8101385-010 |
Уплотнитель Подробнее |
|
|
| 39 | 6430-8109054 |
Кронштейн Подробнее |
|
|
| 40 | 6430-8109044-010 |
Прижим Подробнее |
|
|
| 44 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 47 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 48 | 220082 |
Винт М5-6gх20 Подробнее |
|
|
| 50 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 53 | 252004 |
Шайба 6 Подробнее |
|
|
| 55 | 252003 |
Шайба 5 Подробнее |
|
|
| 59 | 252133 |
Шайба 5Т Подробнее |
|
|
| 60 | 252154 |
Шайба 6Л Подробнее |
|
|
| 62 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
| 66 | 9200775-8FH351312-441 |
Радиатор системы отопления фирмы «BEHR» Подробнее |
|
