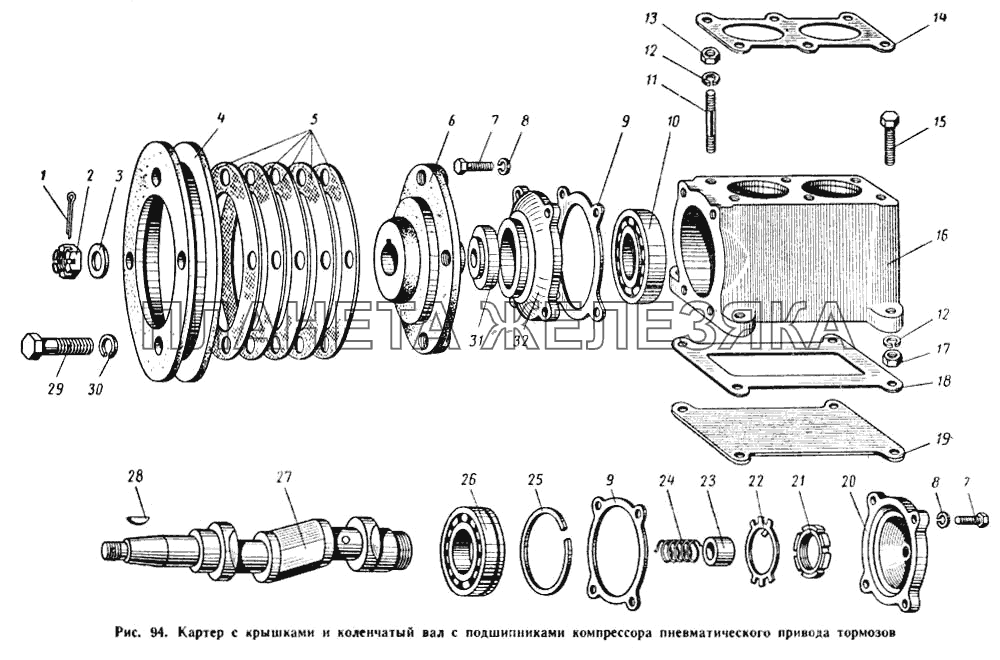

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509028 |
Блок цилиндров компрессора в сборе Подробнее |
|
||
| 130-3509039 |
Головка компрессора в сборе Подробнее |
|
||
| 130-3509150 |
Поршень и шатун в сборе Подробнее |
|
||
| 130-3509169 |
Палец поршневой в сборе Подробнее |
|
||
| 1 | 258040-П29 |
Шплинт Подробнее |
|
|
 |
2 | 250978-П29 |
Гайка Подробнее |
|
 |
3 | 252016-П29 |
Шайба Подробнее |
|
| 4 | 500-3509132 |
Шкив компрессора Подробнее |
|
|
| 5 | 500-3509137 |
Прокладка регулировочная Подробнее |
|
|
| 6 | 500-3509134 |
Ступица шкива компрессора Подробнее |
|
|
 |
7 | 201458-П29 |
Болт Подробнее |
|
| 8 | 252135-П2 |
Шайба Подробнее |
|
|
| 9 | 120-3509063 |
Прокладка крышки картера Подробнее |
|
|
| 9 | 130-3509166 |
Кольцо поршня компрессора маслосъемное Подробнее |
|
|
 |
10 | 207 |
Подшипник Подробнее |
|
| 11 | 304020 |
Шпилька Подробнее |
|
|
 |
12 | 130-3509160 |
Поршень компрессора Подробнее |
|
| 12 | 252136-П2 |
Шайба Подробнее |
|
|
| 13 | 130-3509164 |
Кольцо поршня компрессионное Подробнее |
|
|
| 13 | 250513-П8 |
Гайка Подробнее |
|
|
 |
14 | 130-3509038 |
Прокладка блока цилиндров Подробнее |
|
 |
15 | 201499-П29 |
Болт Подробнее |
|
| 16 | 130-3509020-Б |
Картер компрессора Подробнее |
|
|
| 17 | 250512-П29 |
Гайка Подробнее |
|
|
| 18 | 130-3509103-Б |
Прокладка крышки Подробнее |
|
|
| 19 | 500-3509102-Т |
Крышка картера (транспортная) Подробнее |
|
|
| 20 | 130-3509090 |
Крышка компрессора задняя Подробнее |
|
|
| 21 | 120-1701061 |
Гайка шарикоподшипника упорная Подробнее |
|
|
| 22 | 120-3509117 |
Шайба замочная Подробнее |
|
|
| 23 | 120-3509094 |
Уплотнитель задней крышки компрессора Подробнее |
|
|
| 24 | 120-3509093 |
Пружина уплотнителя задней крышки компрессора Подробнее |
|
|
| 25 | 120-3509116 |
Кольцо стопорное Подробнее |
|
|
 |
26 | 50207 |
Подшипник Подробнее |
|
| 27 | 130-3509110 |
Коленчатый вал компрессора Подробнее |
|
|
| 28 | 418251-П |
Шпонка сегментная Подробнее |
|
|
|
|
29 | 201458-П29 |
Болт Подробнее |
|
| 30 | 252135-П2 |
Шайба Подробнее |
|
|
| 31 | 120-3509070-А2 |
Сальник в сборе Подробнее |
|
|
| 32 | 130-3509060 |
Крышка картера компрессора передняя Подробнее |
|
|
| 34 | 130-3509043 |
Прокладка головки компрессора Подробнее |
|
