| ← Картер с крышками и коленчатый вал с подшипниками компрессора пневматического привода тормозов | Головка компрессора натяжного → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509180 |
Шатун компрессора в сборе Подробнее |
|
||
| 130-3509337 |
Коромысло впускных клапанов Подробнее |
|
||
| 200-3509283 |
Шланг соединительный Подробнее |
|
||
| 201-1117134 |
Краник вентильный спускной Подробнее |
|
||
| 201421-П29 |
Болт Подробнее |
|
||
| 250508-П29 |
Гайка М6 Подробнее |
|
||
| 252134-П2 |
Шайба Подробнее |
|
||
| 297575-П29 |
Шплинт Подробнее |
|
||
| 297580-П29 |
Пряжка хомутика Подробнее |
|
||
| 297582-П29 |
Лента стяжная Подробнее |
|
||
| 314612-П29 |
Штуцер ввертной Подробнее |
|
||
| 314708-П29 |
Гайка соединительная Подробнее |
|
||
| 314802-П |
Муфта конусная Подробнее |
|
||
| 315406-П1 |
Кляммер Подробнее |
|
||
 |
379051-П29 |
Угольник конечный Подробнее |
||
| 379277-П |
Муфта Подробнее |
|
||
| 379502-П29 |
Штуцер ввертной Подробнее |
|
||
| 379710-П29 |
Гайка соединительная Подробнее |
|
||
| 379737-П29 |
Угольник конечный Подробнее |
|
||
| 401804-П29 |
Лента стяжная Подробнее |
|
||
| 500-3509058 |
Угольник конечный Подробнее |
|
||
| 500-3509105 |
Крышка предохранительная Подробнее |
|
||
| 500-3509234 |
Сетка всасывающей магистрали предохранительная Подробнее |
|
||
| 500-3509235-Б |
Патрубок Подробнее |
|
||
| 500-3509236 |
Патрубок всасывающего воздухопровода Подробнее |
|
||
| 500-3509237 |
Фланец патрубка всасывающего воздухопровода Подробнее |
|
||
| 500-3509247 |
Шланг компрессора всасывающий Подробнее |
|
||
| 500-3509260-Б |
Трубка подвода масла в сборе Подробнее |
|
||
| 500-3509262-Б |
Трубка подвода масла к компрессору первая в сборе Подробнее |
|
||
| 500-3509263-Б |
Трубка подвода масла первая Подробнее |
|
||
| 500-3509265 |
Шланг соединительный Подробнее |
|
||
| 500-3509266 |
Трубка подвода масла к компрессору вторая в сборе Подробнее |
|
||
| 500-3509268 |
Трубка подвода масла к компрессору вторая Подробнее |
|
||
| 500-3509278-А |
Трубка подвода воды к компрессору в сборе Подробнее |
|
||
| 500-3509278-А |
Трубка подвода воды к компрессору в сборе Подробнее |
|
||
| 500-3509280-Б |
Трубка подвода воды в сборе Подробнее |
|
||
| 500-3509281 |
Трубка подвода воды первая Подробнее |
|
||
| 500-3509282-Б |
Трубка подвода воды к компрессору Подробнее |
|
||
| 500-3509284 |
Трубка отвода воды от компрессора в сборе Подробнее |
|
||
| 500-3509285 |
Трубка отвода воды первая в сборе Подробнее |
|
||
| 500-3509286 |
Трубка отвода воды вторая в сборе Подробнее |
|
||
| 500-3509287 |
Трубка отвода воды первая Подробнее |
|
||
| 500-3509290 |
Трубка отвода воды вторая Подробнее |
|
||
| 500-3917357 |
Манжета шланга соединительная Подробнее |
|
||

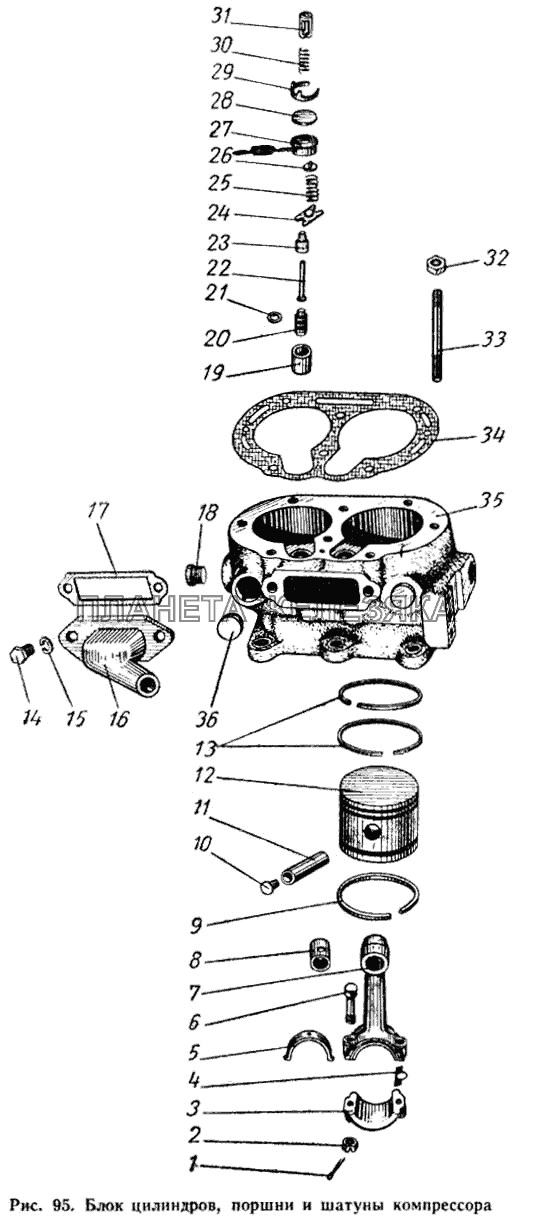

| 1 | 258013-П29 |
Шплинт Подробнее |
|
|
| 2 | 303032-П |
Гайка Подробнее |
|
|
| 3 | 130-3509196 |
Крышка шатуна Подробнее |
|
|
| 4 | 120-3509197 |
Прокладка крышки шатуна (количество деталей - по потребности) Подробнее |
|
|
| 5 | 130-3509092 |
Вкладыш шатуна компрессора Подробнее |
|
|
| 6 | 120-3509200 |
Болт крышки шатуна Подробнее |
|
|
| 7 | 130-3509190 |
Шатун компрессора Подробнее |
|
|
| 8 | 130-3509194 |
Втулка верхней головки шатуна Подробнее |
|
|
| 10 | 120-3509171 |
Заглушка поршневого пальца Подробнее |
|
|
| 11 | 130-3509170 |
Палец поршневой Подробнее |
|
|
 |
14 | 201456-П29 |
Болт Подробнее |
|
| 15 | 252135-П2 |
Шайба Подробнее |
|
|
 |
16 | 500-3509248 |
Патрубок Подробнее |
|
| 17 | 500-3509239 |
Прокладка патрубка Подробнее |
|
|
| 18 | 262518-П29 |
Пробка Подробнее |
|
|
| 19 | 130-3509068-Б |
Втулка плунжера компрессора Подробнее |
|
|
| 20 | 130-3509065-В |
Плунжер впускного клапана компрессора Подробнее |
|
|
| 21 | 130-3509067 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 130-3509344-Б |
Шток впускного клапана компрессора Подробнее |
|
|
| 23 | 130-3509099-Б |
Гнездо штока впускного клапана Подробнее |
|
|
| 24 | 130-3509335-Б |
Коромысло впускных клапанов компрессора в сборе Подробнее |
|
|
| 25 | 130-3509342 |
Пружина коромысла впускных клапанов Подробнее |
|
|
| 26 | 130-3509355 |
Направляющая пружины коромысла впускных клапанов компрессора Подробнее |
|
|
| 27 | 130-3509069 |
Седло впускного клапана компрессора Подробнее |
|
|
| 28 | 130-3509056 |
Клапан компрессора впускной Подробнее |
|
|
| 29 | 130-3509363 |
Направляющая впускного клапана компрессора Подробнее |
|
|
| 30 | 130-3509328 |
Пружина впускного клапана компрессора Подробнее |
|
|
| 31 | 130-3509330 |
Стержень направляющей пружины впускного клапана компрессора Подробнее |
|
|
| 32 | 250511-П8 |
Гайка Подробнее |
|
|
| 33 | 414039-П8 |
Шпилька Подробнее |
|
|
| 34 | 500-3509238 |
Прокладка Подробнее |
|
|
| 35 | 130-3509030 |
Блок цилиндров компрессора Подробнее |
|
|
| 36 | 260310-П |
Заглушка Подробнее |
|
