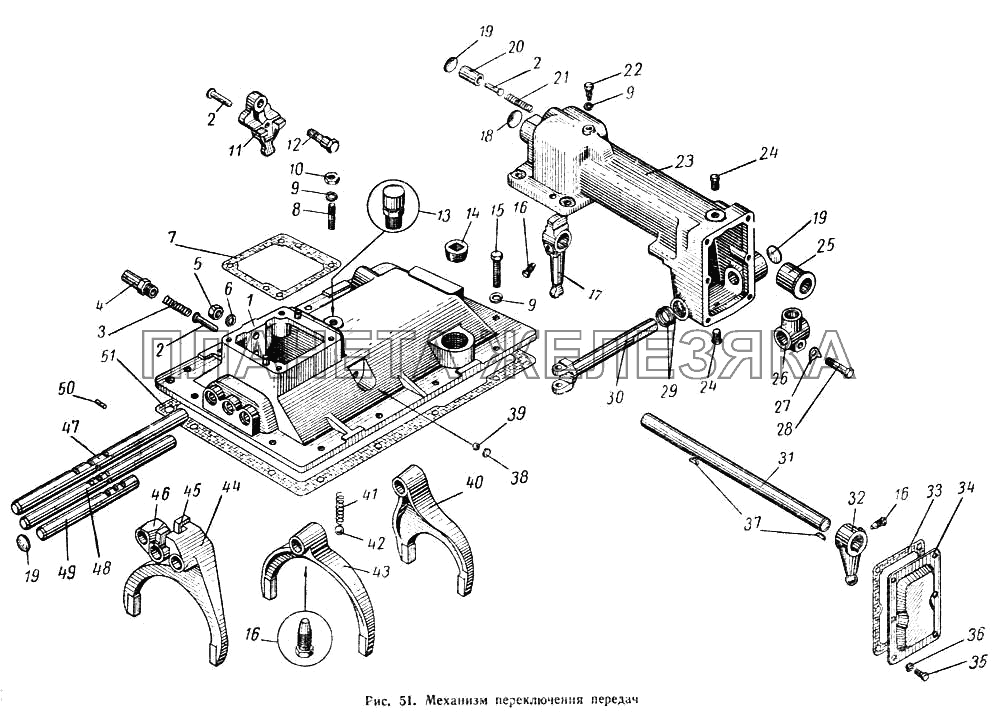

| ← Валы и шестерни коробки передач ЯМЗ-236 и ЯМЗ-236П | Рычаг переключения передач и промежуточный механизм управления коробкой передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 236-1702010-Б |
Крышка коробки передач верхняя в сборе Подробнее |
|
||
| 236-1702013-Б |
Крышка коробки передач верхняя в сборе Подробнее |
|
||
| 236-1702171-Б |
Корпус сапуна Подробнее |
|
||
| 236-1702172-Б |
Колпак корпуса сапуна Подробнее |
|
||
| 236-1702200 |
Механизм дистанционного переключения передач в сборе Подробнее |
|
||
| 236-1702206-Б |
Картер механизма дистанционного переключения передач в сборе Подробнее |
|
||
| 236-1702218 |
Валик переключения передач в сборе Подробнее |
|
||
| 258250-П |
Шплинт-проволока Подробнее |
|
||
| 258250-П29 |
Шплинт-проволока установочного винта головки Подробнее |
|
||
| 258252-П29 |
Шплинт-проволока установочного винта Подробнее |
|
||
| 258253-П29 |
Шплинт-проволока установочного винта вилки Подробнее |
|
||
| 258253-П29 |
Шплинт-проволока установочного винта вилки Подробнее |
|
||
| 314040-П2 |
Шпонка сегментная Подробнее |
|
||
| 1 | 236-1702015-Б |
Крышка коробки передач верхняя Подробнее |
|
|
| 2 | 236-1702129 |
Штифт фиксатора выбора передач Подробнее |
|
|
| 2 | 236-1702129 |
Штифт фиксатора выбора передач Подробнее |
|
|
| 3 | 236-1702127-А |
Пружина предохранителя Подробнее |
|
|
| 4 | 236-1702132 |
Стакан пружины предохранителя Подробнее |
|
|
| 5 | 250615-П29 |
Гайка Подробнее |
|
|
| 6 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
 |
7 | 236-1702122 |
Прокладка опоры рычага переключения передач Подробнее |
|
| 8 | 216258-П29 |
Шпилька Подробнее |
|
|
| 9 | 252136-П2 |
Шайба Подробнее |
|
|
 |
10 | 250513-П29 |
Гайка Подробнее |
|
| 11 | 236-1702125 |
Поводок переключения первой передачи и заднего хода Подробнее |
|
|
| 12 | 236-1702126 |
Ось поводка переключения передачи и заднего хода Подробнее |
|
|
 |
13 | 236-1702170-А |
Сапун коробки передач в сборе Подробнее |
|
| 14 | 262522-П2 |
Пробка Подробнее |
|
|
 |
15 | 201497-П29 |
Болт Подробнее |
|
 |
16 | 236-1702025 |
Винт установочный Подробнее |
|
|
|
16 | 236-1702025 |
Винт установочный Подробнее |
|
|
|
16 | 236-1702025 |
Винт установочный Подробнее |
|
| 17 | 236-1702225-Б |
Рычаг переключения передач Подробнее |
|
|
| 18 | 260311-П25 |
Заглушка Подробнее |
|
|
| 19 | 260310-П15 |
Заглушка Подробнее |
|
|
| 19 | 260310-П15 |
Заглушка Подробнее |
|
|
| 20 | 236-1702213 |
Втулка фиксатора выбора передач Подробнее |
|
|
| 21 | 236-1702106 |
Пружина Подробнее |
|
|
| 22 | 236-1702215 |
Болт втулки фиксатора установочный Подробнее |
|
|
| 23 | 236-1702209-Б |
Картер механизма дистанционного переключения передач Подробнее |
|
|
| 24 | 316121-П29 |
Пробка Подробнее |
|
|
| 25 | 236-1702210-Б |
Втулка картера механизма дистанционного переключения Подробнее |
|
|
| 26 | 236-1702229 |
Головка штока вилки Подробнее |
|
|
| 27 | 312534-П2 |
Шайба замковая Подробнее |
|
|
| 28 | 310213-П29 |
Болт крепления головки штока вилки . Подробнее |
|
|
| 29 | 236-1702216 |
Кольцо уплотнительное штока вилки Подробнее |
|
|
| 30 | 236-1702227 |
Шток вилки продольной тяги переключения передач Подробнее |
|
|
| 31 | 236-1702221 |
Валик переключения передач Подробнее |
|
|
| 32 | 236-1702222 |
Рычаг переключения передач промежуточный Подробнее |
|
|
 |
33 | 236-1702241 |
Прокладка крышки картера Подробнее |
|
| 34 | 236-1702240 |
Крышка картера механизма дистанционного переключения передач Подробнее |
|
|
| 35 | 301454-П29 |
Болт крепления крышки Подробнее |
|
|
| 36 | 252135-П2 |
Шайба Подробнее |
|
|
| 37 | 314040-П2 |
Шпонка сегментная Подробнее |
|
|
| 38 | 260303-П15 |
Заглушка малая верхней крышки коробки передач Подробнее |
|
|
| 39 | 200-1702083 |
Шарик Подробнее |
|
|
 |
40 | 236-1702024 |
Вилка переключения первой передачи и заднего хода Подробнее |
|
| 41 | 236-1702106 |
Пружина Подробнее |
|
|
| 42 | 236-1702100 |
Шарик Б12.7-200 Подробнее |
|
|
 |
43 | 236-1702027 |
Вилка переключения второй и третьей передач Подробнее |
|
| 44 | 236-1702033 |
Вилка переключения четвертой и пятой передач Подробнее |
|
|
| 45 | 236-1702028 |
Головка штока вилки переключения второй и третьей передач Подробнее |
|
|
| 46 | 236-1702053 |
Головка штока вилки переключения первой передачи и заднего хода Подробнее |
|
|
| 47 | 236-1702060 |
Шток вилки .переключения первой передачи и заднего хода Подробнее |
|
|
| 48 | 236-1702064 |
Шток вилки переключения второй и третьей передач Подробнее |
|
|
 |
49 | 236-1702074 |
Шток вилки переключения четвертой и пятой передач Подробнее |
|
| 50 | 236-1701087 |
Штифт замка штоков вилок переключения передач Подробнее |
|
|
 |
51 | 236-1702014 |
Прокладка верхней крышки коробки передач Подробнее |
