| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 200-1601187 |
Сухарь муфты выключения сцепления Подробнее |
|
||
| 200-1601237 |
Вкладыш шланга смазки Подробнее |
|
||
| 236-1601008 |
Картер сцепления с крышками в сборе Подробнее |
|
||
| 236-1601090-Б |
Диск сцепления нажимной с кожухом в сборе Подробнее |
|
||
| 236-1601125-Д2 |
Кожух сцепления Подробнее |
|
||
| 236-1601132-Б2 |
Диск с фрикционными накладками ведомый в сборе Подробнее |
|
||
| 236-1601143 |
Кольцо демпфера сцепления фрикционное Подробнее |
|
||
| 236-1601150 |
Пружина демпфера сцепления Подробнее |
|
||
| 236-1601185-Б2 |
Муфта выключения сцепления Подробнее |
|
||
 |
236-1601216 |
Втулка вала вилки выключения сцепления Подробнее |
||
| 236-1601224-А2 |
Стакан нажимной пружины направляющий Подробнее |
|
||
| 236-1601232 |
Шланг смазки муфты выключения сцепления Подробнее |
|
||
| 236-1601282 |
Штифт со стопорным кольцом установочный в сборе Подробнее |
|
||
| 236-1601283 |
Штифт установочный Подробнее |
|
||
| 236-1700003-В |
Коробка передач в сборе Подробнее |
|
||
| 236-1700010-В |
Коробка передач с картером сцепления в сборе Подробнее |
|
||
| 236П-1700003-Б |
Коробка передач в сборе Подробнее |
|
||
| 236П-1700010-Б |
Коробка передач с картером сцепления в сборе Подробнее |
|
||
 |
250511-П29 |
Гайка Подробнее |
||
| 312538-П2 |
Шайба Подробнее |
|
||
| 314639-П29 |
Ниппель шланга смазки правый Подробнее |
|
||
| 314659-П29 |
Ниппель шланга смазки левый Подробнее |
|
||
| 316500-П2 |
Кольцо стопорное Подробнее |
|
||
| 9588214К1С9 |
Шарикоподшипник Подробнее |
|
||

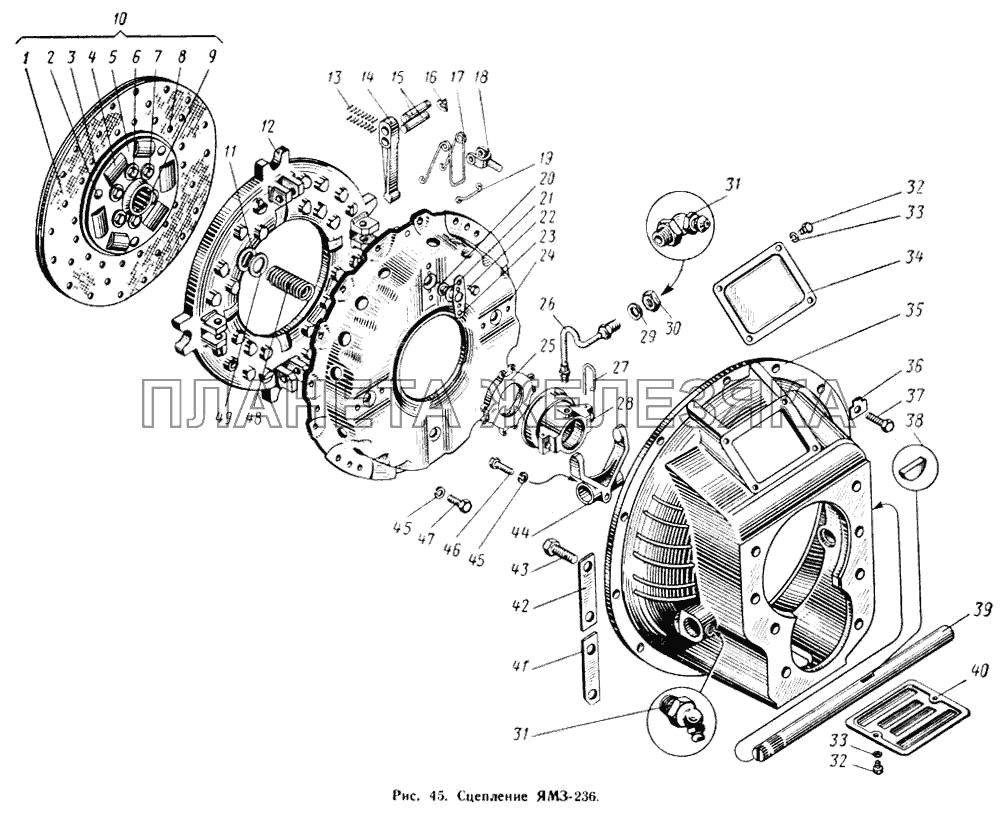

| 1 | 236-1601138-А |
Накладка ведомого диска сцепления фрикционная Подробнее |
|
|
| 2 | 236-1601158-Б3 |
Штифт демпфера сцепления упорный Подробнее |
|
|
| 3 | 236-1601133-Б2 |
Диск сцепления ведомый Подробнее |
|
|
| 4 | 236-1601161-А2 |
Обойма пружины демпфера сцепления Подробнее |
|
|
| 5 | 236-1601153-В |
Диск демпфера сцепления Подробнее |
|
|
| 6 | 236-1601167 |
Пружина демпфера сцепления тарельчатая Подробнее |
|
|
| 7 | 236-1601168-В2 |
Болт крепления тарельчатой пружины Подробнее |
|
|
| 8 | 313015-П |
Заклепка фрикционной накладки Подробнее |
|
|
| 9 | 238-1601142-Б |
Ступица ведомого диска сцепления Подробнее |
|
|
 |
10 | 238-1601130-Б |
Диск сцепления ведомый в сборе Подробнее |
|
| 11 | 236-1601117 |
Шайба подкладки нажимной пружины Подробнее |
|
|
| 12 | 236-1601093-Г |
Диск нажимной сцепления Подробнее |
|
|
| 13 | 236-1601270-Б |
Ролик игольчатый Подробнее |
|
|
| 14 | 236-1601095-Б |
Рычаг оттяжной нажимного диска сцепления Подробнее |
|
|
| 15 | 236-1601113 |
Ось рычага нажимного диска сцепления Подробнее |
|
|
| 15 | 236-1601113 |
Ось рычага нажимного диска сцепления Подробнее |
|
|
| 16 | 31-2702-П29С |
Шайба замковая Подробнее |
|
|
| 16 | 312702-П29С |
Шайба замковая Подробнее |
|
|
| 17 | 236-1601273-А |
Пружина упорного кольца оттяжных рычагов Подробнее |
|
|
| 18 | 236-1601108-А2 |
Вилка рычага нажимного диска сцепления Подробнее |
|
|
| 19 | 236-160275 |
Петля пружины упорного кольца оттяжных рычагов Подробнее |
|
|
| 20 | 236-1601109-Б |
Гайка вилки рычага нажимного диска регулировочная Подробнее |
|
|
| 21 | 312558-П29С |
Шайба стопорная Подробнее |
|
|
| 22 | 201472-П29 |
Болт крепления опорной пластины Подробнее |
|
|
| 23 | 236-1601110-Б2 |
Пластина регулировочной гайки опорная Подробнее |
|
|
| 24 | 236-1601122-Г |
Кожух сцепления в сборе Подробнее |
|
|
 |
25 | 236-1601120 |
Кольцо упорное оттяжных рычагов Подробнее |
|
| 26 | 236-1601230 |
Шланг смазки муфты выключения сцепления в сборе Подробнее |
|
|
| 27 | 236-1601188-А |
Пружина муфты выключения сцепления Подробнее |
|
|
| 28 | 236-1601180-Б2 |
Муфта выключения сцепления в сборе Подробнее |
|
|
| 29 | 252139-П2 |
Шайба Подробнее |
|
|
| 30 | 250636-П29 |
Гайка Подробнее |
|
|
| 31 | 264030-П8 |
Пресс-масленка Подробнее |
|
|
| 32 | 201454-П29 |
Болт Подробнее |
|
|
| 33 | 252135-П2 |
Шайба Подробнее |
|
|
| 34 | 236-1601030 |
Крышка люка верхняя Подробнее |
|
|
| 35 | 236-1601015 |
Картер сцепления Подробнее |
|
|
| 36 | 312585-П29С |
Шайба стопорная Подробнее |
|
|
 |
37 | 310214-П29 |
Болт крепления коробки передач с картером сцепления в сборе к картеру маховика Подробнее |
|
 |
38 | 314004-П2 |
Шпонка вилки выключения сцепления сегментная Подробнее |
|
 |
39 | 236-1601215-Б |
Вал вилки выключения сцепления Подробнее |
|
| 40 | 236-1601022-Б |
Крышка люка картера сцепления нижняя Подробнее |
|
|
| 41 | 236-1601288 |
Планка стопорная нижняя Подробнее |
|
|
| 42 | 236-1601286 |
Планка стопорная верхняя Подробнее |
|
|
| 43 | 310206-П29 |
Болт крепления картера сцепления к коробке передач Подробнее |
|
|
| 44 | 236-1601203-Б |
Вилка выключения сцепления Подробнее |
|
|
| 45 | 252136-П2 |
Шайба Подробнее |
|
|
| 46 | 201681-П29 |
Болт Подробнее |
|
|
 |
47 | 201499-П29 |
Болт Подробнее |
|
| 48 | 236-1601115-А |
Пружина сцепления нажимная Подробнее |
|
|
| 49 | 236-1601118-Б |
Подкладка нажимной пружины Подробнее |
|
