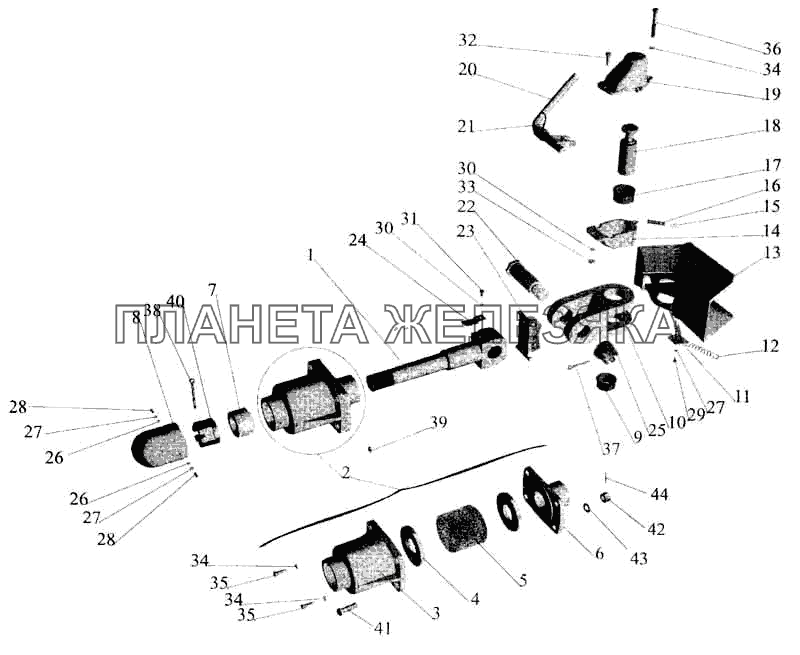

Номер детали |
Наименование детали |
|
|
|
1 |
5336-2707230 |
Стержень буксирного устройства
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
230 |
|
|
|
|
2 |
5336-2707214 |
Корпус
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
214 |
|
|
|
|
3 |
5336-2707280 |
Корпус
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
280 |
|
|
|
|
4 |
5336-2707286 |
Фланец
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
286 |
|
|
 |
5 |
5336-2707284 |
Буфер
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
284 |
|
|
|
|
|
|
6 |
5336-2707282 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
282 |
|
|
 |
7 |
5336-2707288 |
Втулка направляющая
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
288 |
|
|
|
|
|
|
8 |
5336-2707292-01 |
Чехол гайки
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
292 |
|
|
|
|
9 |
5336-2707237-20 |
Втулка нижняя
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
237 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
10 |
5336-2707232-10 |
Вилка
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
232 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
5336-2707261 |
Пластина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
261 |
|
|
 |
12 |
500-3501037 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
500 |
| Группа |
Тормоза |
| Подгруппа |
Тормоза рабочие передние ножные |
| Порядковый номер детали |
037 |
|
|
|
|
|
|
13 |
5336-2707234-10 |
Направляющая петля
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
234 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
5336-2707244-10 |
Основание крышки
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
244 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
15 |
200-3509097 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
200 |
| Группа |
Тормоза |
| Подгруппа |
Компрессор пневмотормозов |
| Порядковый номер детали |
097 |
|
|
|
|
16 |
5336-2707256 |
Предохранитель
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
256 |
|
|
|
|
17 |
5336-2707236-20 |
Втулка верхняя
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
236 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
18 |
5336-2707238-20 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
238 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
19 |
5336-2707262-10 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
262 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
20 |
5336-2707247-10 |
Рукоятка
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
247 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
5336-2707254-10 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
254 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
22 |
5336-2707274 |
Ось стержня
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
274 |
|
|
|
|
23 |
5336-2707218 |
Буфер
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
218 |
|
|
|
|
24 |
5336-2707276 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Устройство седельное |
| Подгруппа |
Устройство тягово-сцепное |
| Порядковый номер детали |
276 |
|
|
 |
25 |
5335-2402036 |
Гайка М39х2-5Н6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5335 |
| Группа |
Мост задний |
| Подгруппа |
Редуктор заднего моста (главная передача) |
| Порядковый номер детали |
036 |
|
|
|
|
|
|
26 |
252004 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
27 |
252134 |
Шайба 6Т
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
28 |
220103 |
Винт М6-6gх12
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
29 |
201418 |
Болт М6-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
30 |
252135 |
Шайба 8Т
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
31 |
201454 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
32 |
201460 |
Болт М8-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
33 |
250510 |
Гайка М8-6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
34 |
252136 |
Шайба 10.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
5 |
| Покрытие |
без покрытия |
|
|
|
|
35 |
201499 |
Болт М10-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
36 |
200325 |
Болт М10-6gх80
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
3 |
| Покрытие |
без покрытия |
|
|
|
|
37 |
258085 |
Шплинт 6,3х50
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
38 |
258101 |
Шплинт 8х80
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
39 |
264020 |
Масленка 1.3.Ц6хр
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
40 |
375107-10 |
Гайка М48х2-6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
лужение |
|
|
|
|
41 |
205267 |
Болт 2М20х1,5-6gх70
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
42 |
250908 |
Гайка М20х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
43 |
252019-10 |
Шайба 20
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
лужение |
|
|
|
|
44 |
258056 |
Шплинт 4х40
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
