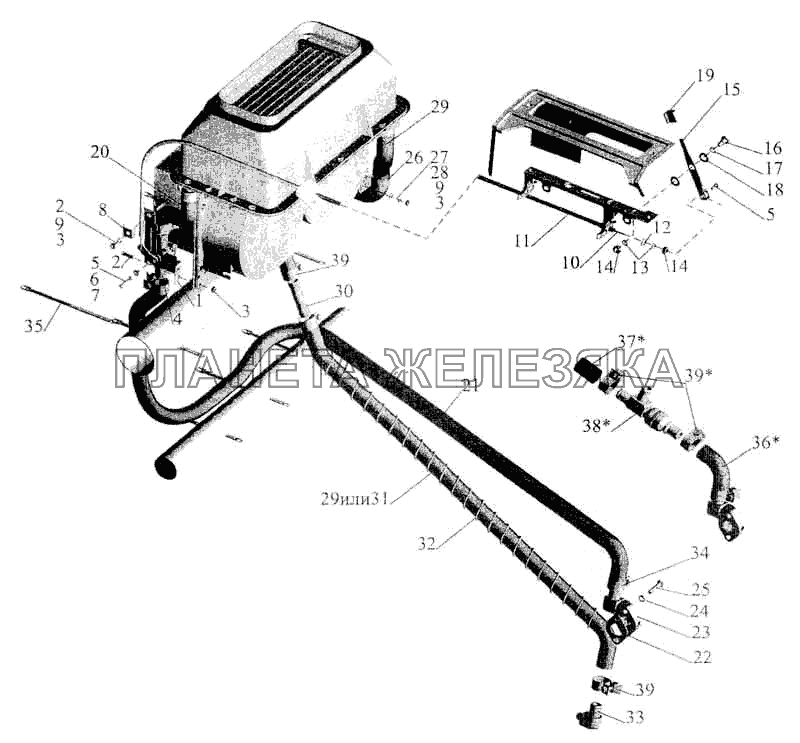

Номер детали |
Наименование детали |
|
|
|
1 |
64221-8101191 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
191 |
|
|
|
|
2 |
220107 |
Винт М6-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
3 |
| Покрытие |
без покрытия |
|
|
|
|
3 |
250508 |
Гайка М6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
 |
4 |
64221-8101150 |
Кран управления отопителем
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
150 |
|
|
|
|
|
|
5 |
220077 |
Винт М5-6gх10
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
3 |
| Покрытие |
без покрытия |
|
|
|
|
6 |
252133 |
Шайба 5Т
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
7 |
252003 |
Шайба 5
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
8 |
64221-8109044 |
Прижим
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
044 |
|
|
|
|
9 |
252154 |
Шайба 6Л
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
10 |
64221-8109133 |
Тяга нижняя
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
133 |
|
|
|
|
11 |
64221-8109138 |
Оболочка средняя
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
138 |
|
|
 |
12 |
252005 |
Шайба 8
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
|
|
13 |
252155 |
Шайба 8Л
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
14 |
250510 |
Гайка М8-6Н
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
15 |
64221-8109036 |
Рычаг
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
036 |
|
|
|
|
16 |
64221-8109026 |
Ось
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
026 |
|
|
|
|
17 |
252156 |
Шайба 10Л
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
18 |
5336-8109032 |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
5336 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
032 |
|
|
|
|
19 |
64221-8109048 |
Рукоятка
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
048 |
|
|
|
|
20 |
64221-8101036 |
Шланг подводящий передний
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
036 |
|
|
|
|
21 |
64229-1015146 |
Шланг L=1465мм рукав 18х27-1,6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64229 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
146 |
|
|
|
|
21 |
6432-8101032 |
Шланг L=2000мм рукав 20х29-1,6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
6432 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
032 |
|
|
|
|
22 |
500-1015146 |
Прокладка фланца
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
500 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
146 |
|
|
|
|
23 |
64301-8101338 |
Фланец подводящий
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64301 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
338 |
|
|
|
|
24 |
252135 |
Шайба 8Т
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
25 |
201460 |
Болт М8-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
26 |
379665 |
Кпяммер
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
27 |
201420 |
Болт М6-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
28 |
252004 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
3 |
| Покрытие |
без покрытия |
|
|
|
|
29 |
5336-8101037 |
Шланг отопителя подводящий задний (1-750 мм, диаметр 16Х28)
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
5336 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
037 |
|
|
|
|
29 |
64221-8101039 |
Шланг отопителя отводящий L=900мм рукав 16х25-1,6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
039 |
|
|
|
|
30 |
6430-8101347-010 |
Переходник
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
6430 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
347 |
|
|
|
|
31 |
64229-8101036 |
Шланг L=940мм рукав 16х25-1,6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64229 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
036 |
|
|
|
|
32 |
504В-1013045 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
504Р’ |
| Группа |
Двигатель |
| Подгруппа |
Радиатор масляный |
| Порядковый номер детали |
045 |
|
|
|
|
33 |
64226-8101343 |
Переходник
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Модель |
64226 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
343 |
|
|
|
|
34 |
500-1303160 |
Хомут
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
6 |
| Модель |
500 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
160 |
|
|
|
|
35 |
64221-3724628 |
Хомут
Подробнее
Дополнительная информация:
| Модель |
64221 |
| Группа |
Электрооборудование |
| Подгруппа |
Электропровода |
| Порядковый номер детали |
628 |
|
|
|
|
36 |
64221-1015178 |
Шланг
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Примечание |
Нет |
| Модель |
64221 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
178 |
|
|
|
|
37 |
643022-8101036 |
Шланг L=1700мм рукав 18х27-1,6
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Примечание |
Нет |
| Модель |
643022 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
036 |
|
|
|
|
38 |
6430-8101373 |
Тройник
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
1 |
| Примечание |
Нет |
| Модель |
6430 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
373 |
|
|
|
|
39 |
64229-1303160 |
Хомут d=28
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Модель |
64229 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
160 |
|
|
|
|
39 |
64229-1303160 |
Хомут d=28
Подробнее
Дополнительная информация:
| Кол-во на "533608, 533605, 533603, 533602, 630308, 630305, 630303, 533702, 533603 северное исполнение, 533602 северное исполнение, 630303 северное исполнение, 533702 северное исполнение" |
2 |
| Примечание |
Нет |
| Модель |
64229 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
160 |
|
|
