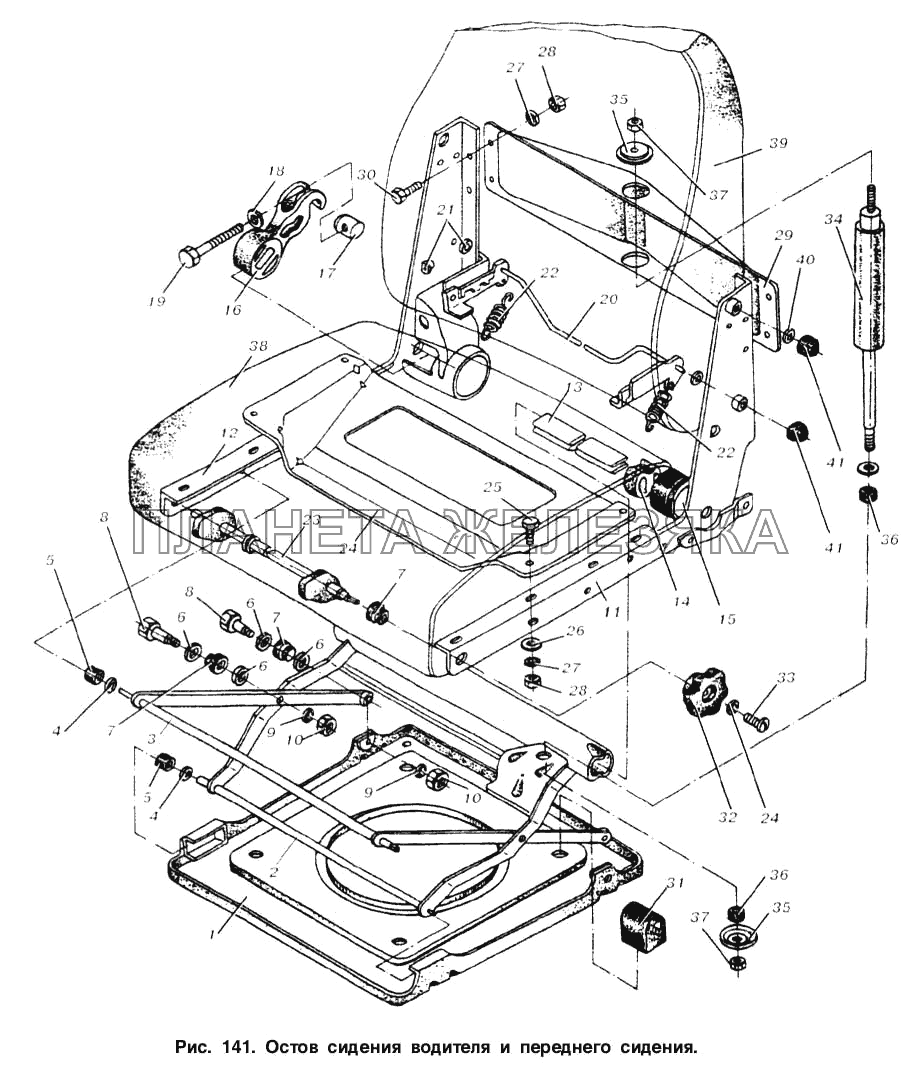

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 504В-6801084-11 |
Плита остова Подробнее |
|
|
| 2 | 504В-6801068-11 |
Труба торсиона с тягами Подробнее |
|
|
| 3 | 504В-6801107 |
Шарнир остова верхний Подробнее |
|
|
| 4 | 504В-6801109-02 |
Прокладка Подробнее |
|
|
| 5 | 504В-6801013-02 |
Ролик остова Подробнее |
|
|
| 6 | 504В-6801110-01 |
Прокладка Подробнее |
|
|
| 7 | 504В-6801113-11 |
Втулка Подробнее |
|
|
| 8 | 504В-6801112-10 |
Ось тяги Подробнее |
|
|
| 9 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 10 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 11 | 504В-6801017-21 |
Стойка остова левая Подробнее |
|
|
| 12 | 5048-6801016-21 |
Стойка остова правая Подробнее |
|
|
| 13 | 504В-6801092-10 |
Пластина торсиона Подробнее |
|
|
| 14 | 504В-6801094-10 |
Муфта торсиона Подробнее |
|
|
| 15 | 504В-6801082-12 |
Втулка трубы торсиона Подробнее |
|
|
| 16 | 504В-6801096-10 |
Муфта закрутки торсиона Подробнее |
|
|
| 17 | 504В-6801098 |
Гайка механизма закрутки торсиона Подробнее |
|
|
| 18 | 252016 |
Шайба 14 Подробнее |
|
|
| 19 | 370894 |
Болт М14-6gх100 Подробнее |
|
|
| 20 | 5336-6805086 |
Механизм регулирования спинки Подробнее |
|
|
| 21 | 504В-6805059 |
Втулка Подробнее |
|
|
| 22 | 504В-6804080-10 |
Пружина Подробнее |
|
|
| 23 | 504В-6803086 |
Механизм регулирования подножки Подробнее |
|
|
| 24 | 5336-6801072 |
Панель стяжная Подробнее |
|
|
| 25 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 26 | 252004 |
Шайба 6 Подробнее |
|
|
| 27 | 252134 |
Шайба 6Т Подробнее |
|
|
| 28 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 29 | 504В-6801065-10 |
Стяжка Подробнее |
|
|
| 30 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 31 | 5048-6801029-10 |
Буфер Подробнее |
|
|
| 32 | 5336-6803110 |
Ручка Подробнее |
|
|
| 33 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
 |
34 | 11.6809010 |
Амортизатор Подробнее |
|
| 35 | 504В-6801122 |
Шайба Подробнее |
|
|
| 36 | 504В-6801120 |
Буфер внутренний Подробнее |
|
|
| 37 | 250679 |
Гайка М10х1,25-6Н Подробнее |
|
|
 |
38 | 5336-6803010 |
Подушка сиденья Подробнее |
|
 |
39 | 5336-6805010 |
Спинка сиденья Подробнее |
|
| 40 | 504В-6805059 |
Втулка Подробнее |
|
|
| 41 | 504В-6801142 |
Наконечник Подробнее |
|
