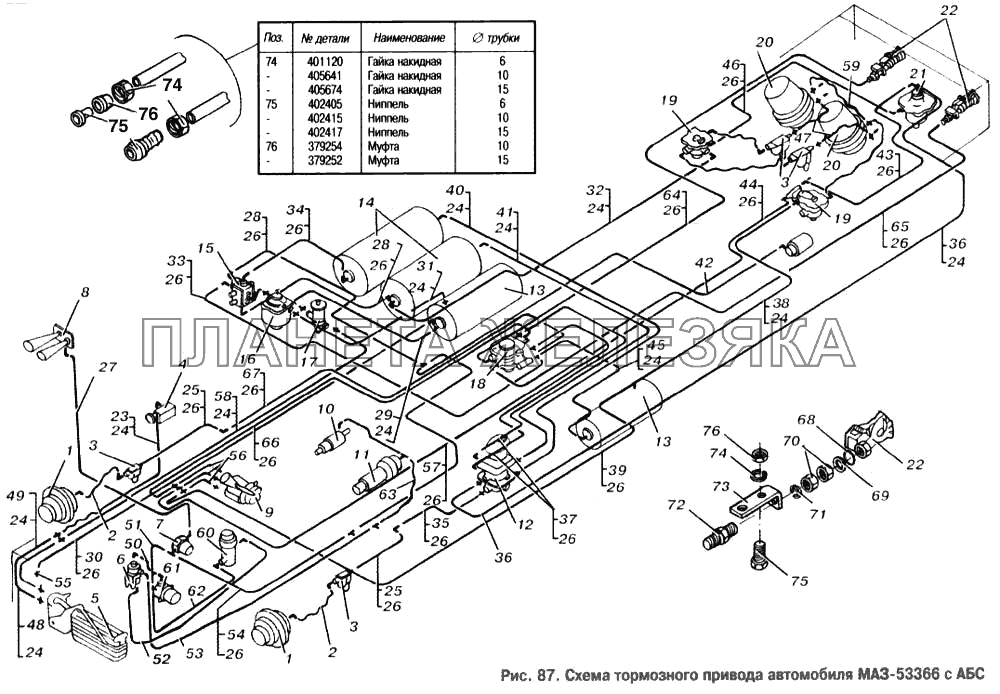

| ← Присоединительная арматура к тормозному крану и клапану управления без АБС | Схема тормозного привода автомобиля МАЗ-6303 с АБС → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
100-3519200 |
Камера тормозная задняя Подробнее |
||
 |
100-3519210-01 |
Тормозная камера Подробнее |
||
 |
16.3509012 |
Компрессор в сборе Подробнее |
||
 |
161.3509012-20 |
Компрессор Подробнее |
||
| 24. 3519200-01 |
Камера тормозная задняя Подробнее |
|
||
| 434. 202.000.0 |
Клапан двухмагистральный Подробнее |
|
||
 |
64221-3562010 |
Клапан двухмагистральный Подробнее |
||
| 64226-3521111 |
Головка соединительная (желтая крышка) Подробнее |
|
||
| 1 | 5336-3519210 |
Камера тормозная передняя Подробнее |
|
|
 |
2 | 6422-3506085-01 |
Шланг к задним тормозным камерам Подробнее |
|
| 3 | 472. 195.004.0 |
Модулятор АБС Подробнее |
|
|
 |
4 | 5336-3509012 |
Компрессор Подробнее |
|
| 5 | 11.3511010 |
Влагоотделитель в сборе Подробнее |
|
|
 |
6 | 100-3562010 |
Клапан двухмагистральный Подробнее |
|
| 7 | 16. 3741000 |
Клапан пневмосигнала Подробнее |
|
|
| 8 | С40-3521000 |
Пневмосигнал Подробнее |
|
|
| 9 | 961.702.005.0 |
Кран тормозной Подробнее |
|
|
 |
10 | 100-3570110 |
Цилиндр останова двигателя Подробнее |
|
| 11 | 100-35702t0 |
Цилиндр заслонки Подробнее |
|
|
 |
12 | 100-3514008 |
Кран с рычагом в сборе Подробнее |
|
 |
13 | 5336-3513015 |
Ресивер Подробнее |
|
 |
14 | 6303-3513015-10 |
Ресивер Подробнее |
|
| 15 | 943.702.120.0 |
Клапан четырехконтурный Подробнее |
|
|
 |
16 | 100-3536010 |
Предохранитель против замерзания Подробнее |
|
 |
17 | 100-3512010 |
Регулятор давления в сборе Подробнее |
|
| 18 | 943.002.521.0 |
Клапан управления прицепом Подробнее |
|
|
| 19 | 11-3518010 |
Клапан ускорительный Подробнее |
|
|
 |
20 | 5336-3519200 |
Камера тормозная задняя Подробнее |
|
 |
21 | 100-3533010 |
Регулятор тормозных сил Подробнее |
|
| 22 | 64226-3521110 |
Головка соединительная (красная крышка) Подробнее |
|
|
| 23 | 53365-3506197 |
Трубка Подробнее |
|
|
| 24 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 25 | 64221-3506112 |
Трубка Подробнее |
|
|
| 26 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 27 | 64226-3506316 |
Трубка Подробнее |
|
|
| 28 | 64221-3506183-20 |
Трубка Подробнее |
|
|
| 29 | 64221-3506246 |
Трубка Подробнее |
|
|
| 30 | 64221-3506130-20 |
Трубка Подробнее |
|
|
| 31 | 64221-3506154 |
Трубка к ресиверу Подробнее |
|
|
| 32 | 53361-3506188 |
Трубка Подробнее |
|
|
| 33 | 64221-3506185-20 |
Трубка Подробнее |
|
|
| 34 | 64221-3506194-20 |
Трубка Подробнее |
|
|
| 35 | 63031-3506283 |
Трубка Подробнее |
|
|
| 36 | 53361-3506289 |
Трубка Подробнее |
|
|
| 37 | 64221-3506254-10 |
Трубка Подробнее |
|
|
| 38 | 53361-3506193 |
Трубка Подробнее |
|
|
| 39 | 64221-3506180-20 |
Трубка Подробнее |
|
|
| 40 | 64221-3506243-20 |
Трубка Подробнее |
|
|
| 41 | 64221-3506240-20 |
Трубка Подробнее |
|
|
| 42 | 53361-3506319 |
Трубка Подробнее |
|
|
| 43 | 53361-3506280 |
Трубка Подробнее |
|
|
| 44 | 53361-3506136 |
Трубка Подробнее |
|
|
| 45 | 63031-3506307 |
Трубка Подробнее |
|
|
| 46 | 53361-3506158 |
Трубка Подробнее |
|
|
| 47 | 5549-3506187-02 |
Шланг Подробнее |
|
|
| 48 | 64221-3506178 |
Трубка Подробнее |
|
|
| 49 | 64221-3506146 |
Трубка Подробнее |
|
|
| 50 | 54325-1115042 |
Трубка Подробнее |
|
|
| 51 | 5551-1115040 |
Трубка Подробнее |
|
|
| 52 | 64226-3570240-10 |
Трубка Подробнее |
|
|
| 53 | 64229-3506139-20 |
Трубка Подробнее |
|
|
| 54 | 64221-3506248-10 |
Трубка к тройнику Подробнее |
|
|
| 55 | 13.3515310 |
Клапан контрольного вывода Подробнее |
|
|
| 56 | 64221-3537020-20 |
Трубка Подробнее |
|
|
| 57 | 64221-3506184-20 |
Трубка Подробнее |
|
|
| 58 | 64221-3506142-20 |
Трубка Подробнее |
|
|
| 59 | 500-3506060-Б2 |
Шланг Подробнее |
|
|
 |
60 | 100-3537110 |
Кран моторного тормоза Подробнее |
|
 |
61 | 15.3747 |
Электромагнит Подробнее |
|
| 62 | 64226-3570212-10 |
Трубка Подробнее |
|
|
 |
63 | 64221-3570230-20 |
Трубка со шлангом Подробнее |
|
| 64 | 64221-3506336 |
Трубка Подробнее |
|
|
| 65 | 64221-3506337 |
Трубка Подробнее |
|
|
| 66 | 64221-3506132-20 |
Трубка Подробнее |
|
|
| 67 | 64221-3506282-10 |
Трубка Подробнее |
|
|
| 68 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 69 | 375960 |
Шайба 16 Подробнее |
|
|
| 70 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 71 | 252159 |
Шайба 16Л Подробнее |
|
|
 |
72 | 401509 |
Ниппель Подробнее |
|
| 73 | 63031-3521050 |
Кронштейн Подробнее |
|
|
| 74 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 75 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 76 | 250536 |
Гайка М10-6Н Подробнее |
|
