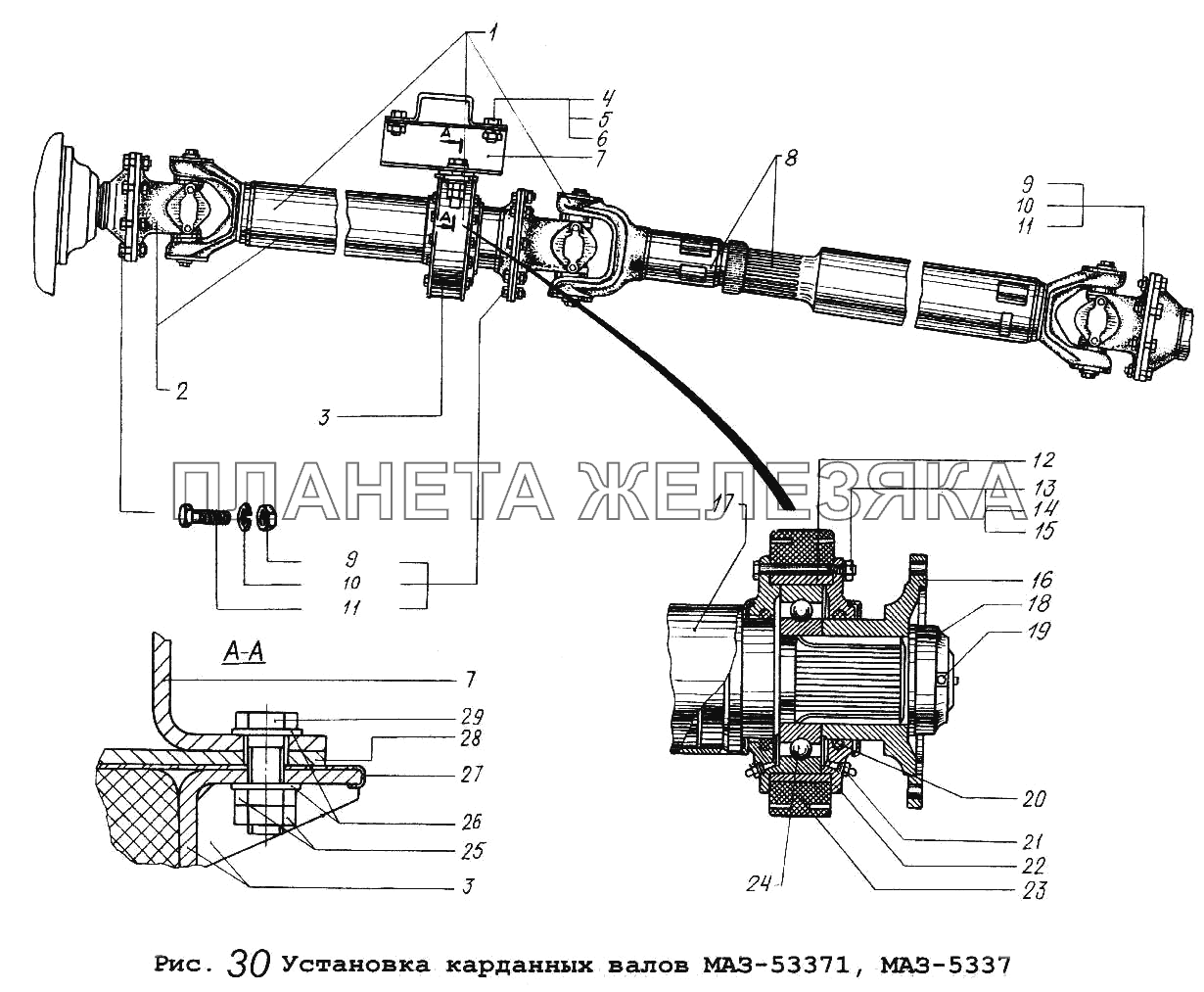

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5337-2201006-20 |
Вал карданный Подробнее |
|
|
| 2 | 5337-2202010 |
Вал Подробнее |
|
|
 |
3 | 53361-2202090 |
Хомут Подробнее |
|
| 4 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 5 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 6 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
 |
7 | 5337-2202087 |
Кронштейн Подробнее |
|
| 8 | 5432-2201010-10 |
Вал карданный Подробнее |
|
|
| 9 | 250688 |
Гайка М10х1-5Н6Н Подробнее |
|
|
| 10 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
 |
11 | 371264 |
Болт М10х1-6gх40 Подробнее |
|
| 12 | 5336-2202084-10 |
Обойма подшипника Подробнее |
|
|
 |
13 | 200272 |
Болт М8-6gх65 Подробнее |
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 252155 |
Шайба 8Л Подробнее |
|
|
| 16 | 5336-2202050 |
Фланец Подробнее |
|
|
| 17 | 5337-2202015 |
Вал Подробнее |
|
|
 |
18 | 374964 |
Гайка М42х2-5Н6Н Подробнее |
|
| 19 | 258086 |
Шплинт Подробнее |
|
|
| 20 | 5336-2202059-10 |
Сальник Подробнее |
|
|
| 21 | 264072 |
Масленка 1.1.4ХЛ1 Подробнее |
|
|
| 22 | 5336-2202081-10 |
Крышка Подробнее |
|
|
 |
23 | 5336-2202085 |
Подушка промежуточной опоры карданного вала Подробнее |
|
| 24 | 6.312-А |
Подшипник Подробнее |
|
|
| 25 | 250560 |
Гайка М16-6Н Подробнее |
|
|
| 26 | 252017 |
Шайба 16 Подробнее |
|
|
| 27 | 5336-2202062-10 |
Пластина Подробнее |
|
|
 |
28 | 5337-2202088 |
Кронштейн Подробнее |
|
| 29 | 202123 |
Болт М16-6gх50 Подробнее |
|
