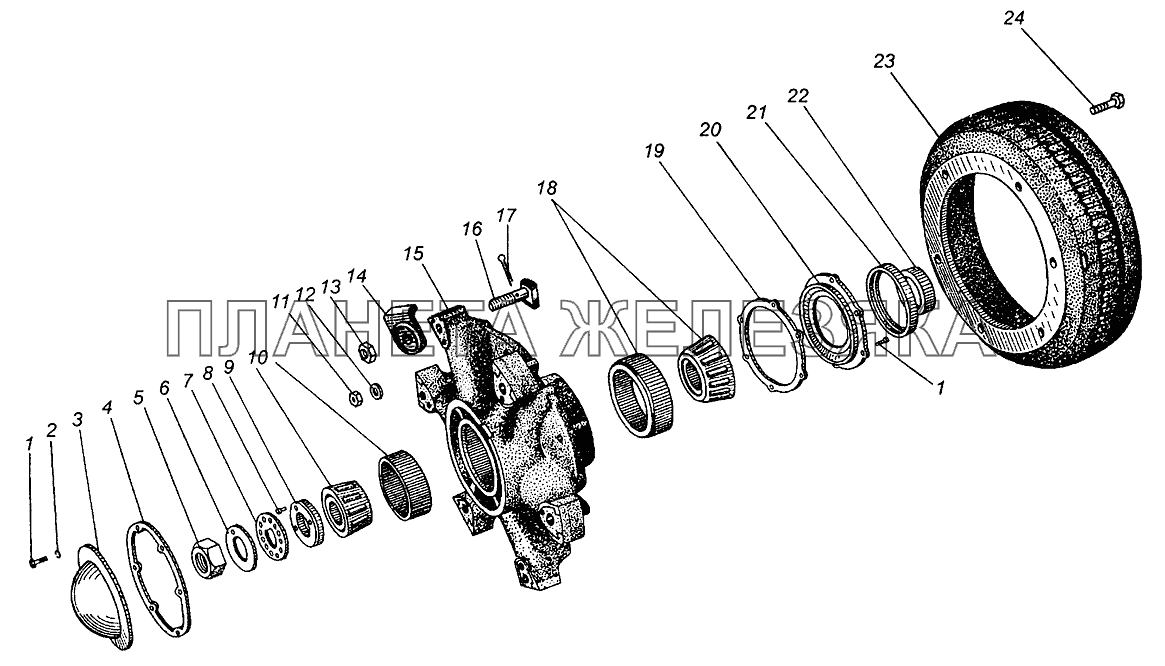

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
200-3103076 |
Гайка Подробнее |
||
| 500А-3103006 |
Ступица переднего колеса с тормозным барабаном, подшипниками и сальником в сборе Подробнее |
|
||
| 500А-3103010 |
Ступица переднего колеса с тормозным барабаном в сборе Подробнее |
|
||
| 500А-3103034 |
Крышка в сборе Подробнее |
|
||
| 533507-3101011 |
Колесо, камера, покрышка Подробнее |
|
||
| 7.0В-20-3101026-А5 |
Кольцо замочное колеса Подробнее |
|
||
| 8.0В-20-3101027 |
Кольцо бортовое Подробнее |
|
||
| 8.5В-20-3101012-Б2 |
Колесо 8.5В-20С в сборе Подробнее |
|
||
| 8.5В-20-3101020 |
Обод колеса с ограничителями в сборе Подробнее |
|
||
 |
1 | 201476-П29 |
Болт Подробнее |
|
| 2 | 252135-П2 |
Шайба Подробнее |
|
|
| 3 | 500-3103065-02 |
Крышка ступицы переднего колеса Подробнее |
|
|
| 4 | 500-3103067 |
Прокладка крышки ступицы Подробнее |
|
|
 |
5 | 200-3103081-А |
Контргайка Подробнее |
|
 |
6 | 200-3103080 |
Шайба Подробнее |
|
 |
7 | 200-3103079 |
Шайба замковая Подробнее |
|
| 8 | 200-3103078 |
Штифт гайки Подробнее |
|
|
| 9 | 200-3103077 |
Гайка подшипников Подробнее |
|
|
 |
10 | 7612 |
Подшипник роликовый конический в сборе Подробнее |
|
 |
11 | 250561-П29 |
Гайка Подробнее |
|
| 12 | 252139-П2 |
Шайба Подробнее |
|
|
 |
13 | 5335-3101040 |
Гайка крепления колеса Подробнее |
|
 |
14 | 5335-3101050 |
Прижим Подробнее |
|
| 15 | 500А-3103015 |
Ступица переднего колеса Подробнее |
|
|
 |
16 | 5335-3104008 |
Болт ступицы колеса Подробнее |
|
| 17 | 258053-П29 |
Шплинт Подробнее |
|
|
 |
18 | 7614 |
Подшипник роликовый Подробнее |
|
| 19 | 500А-3103047-А |
Прокладка крышки сальника Подробнее |
|
|
| 20 | 500А-3103036 |
Крышка сальника Подробнее |
|
|
 |
21 | 500-3103038 |
Сальник Подробнее |
|
| 22 | 500А-3103082 |
Кольцо упорное внутреннего подшипника Подробнее |
|
|
| 23 | 500-3501070-01 |
Барабан тормозной передний Подробнее |
|
|
| 24 | 372613-П29 |
Болт Подробнее |
|
