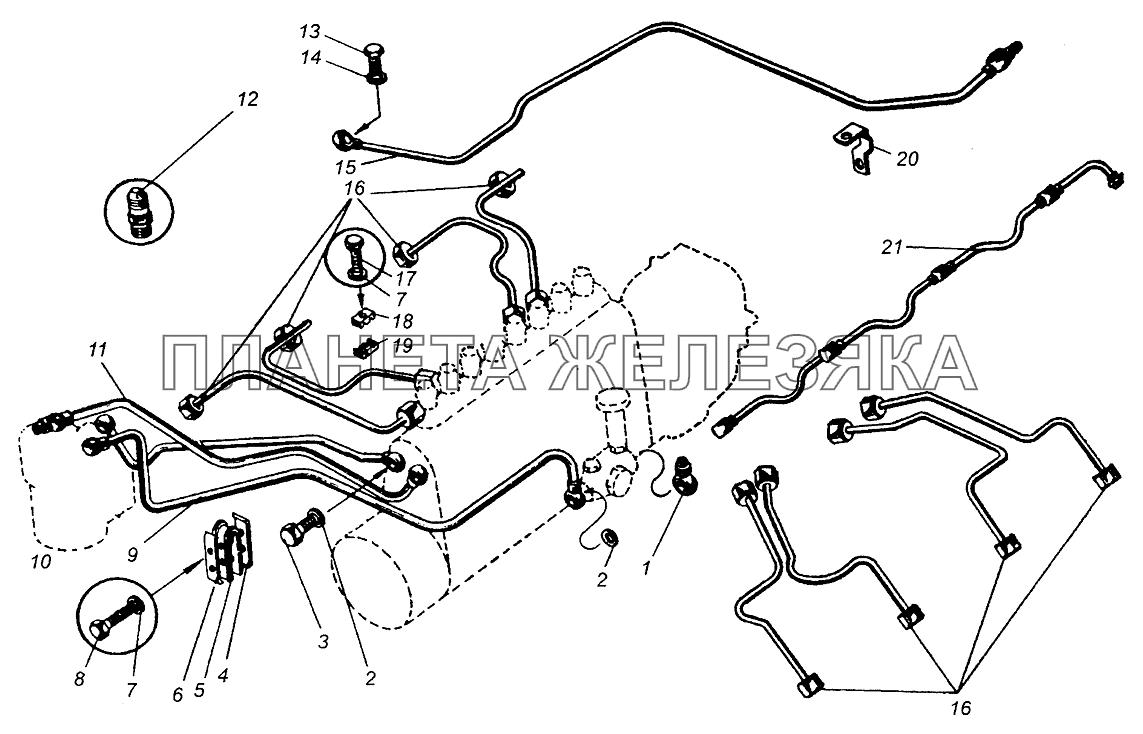

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 236-1104430 |
Наконечник топливной трубки Подробнее |
|
| 2 | 312326-П34 |
Шайба уплотнительная диаметр 14 мм Подробнее |
|
|
 |
3 | 310096-П2 |
Болт М14х1,5х30 Подробнее |
|
| 4 | 236-1104440 |
Скоба крепления топливопроводов Подробнее |
|
|
| 5 | 236-1104457-Б |
Прокладка топливной трубки Подробнее |
|
|
| 6 | 236-1104441 |
Скоба крепления топлнвопроводов Подробнее |
|
|
| 7 | 252134-П2 |
Шайба Подробнее |
|
|
 |
8 | 201422-П29 |
Болт Подробнее |
|
 |
9 | 238-1104422-В |
Трубка топливная отводящая топливного насоса в сборе Подробнее |
|
 |
10 | 236-1104426 |
Трубка топливного насоса высокого давления подводящая в сборе Подробнее |
|
| 11 | 236-1104384 |
Трубка топливная отводящая от фильтра тонкой очистки в сборе Подробнее |
|
|
 |
12 | 314656-П29 |
Ниппель трубки отвода топлива с форсунок Подробнее |
|
 |
13 | 310122-П2 |
Болт М10х1х20 Подробнее |
|
| 14 | 312482-П34 |
Шайба уплотнительная диаметр 10 мм болта крепления сливных трубок Подробнее |
|
|
 |
15 | 238-1104346-В |
Трубка топливная отводящая в сборе Подробнее |
|
| 16 | 236-1104308-Б2 |
Трубка насоса высокого давления топливная в сборе (заготовка для запасных частей) Подробнее |
|
|
 |
17 | 201420-П29 |
Болт М6х20 Подробнее |
|
| 18 | 236-1104458 |
Колодка крепления топливных трубок Подробнее |
|
|
| 19 | 238-1104459-Б |
Колодка крепления топливных трубок Подробнее |
|
|
| 20 | 315484-П29 |
Кляммер крепления отводящей трубки Подробнее |
|
|
 |
21 | 238-1104370-Б |
Трубка топливная дренажная форсунки в сборе Подробнее |
