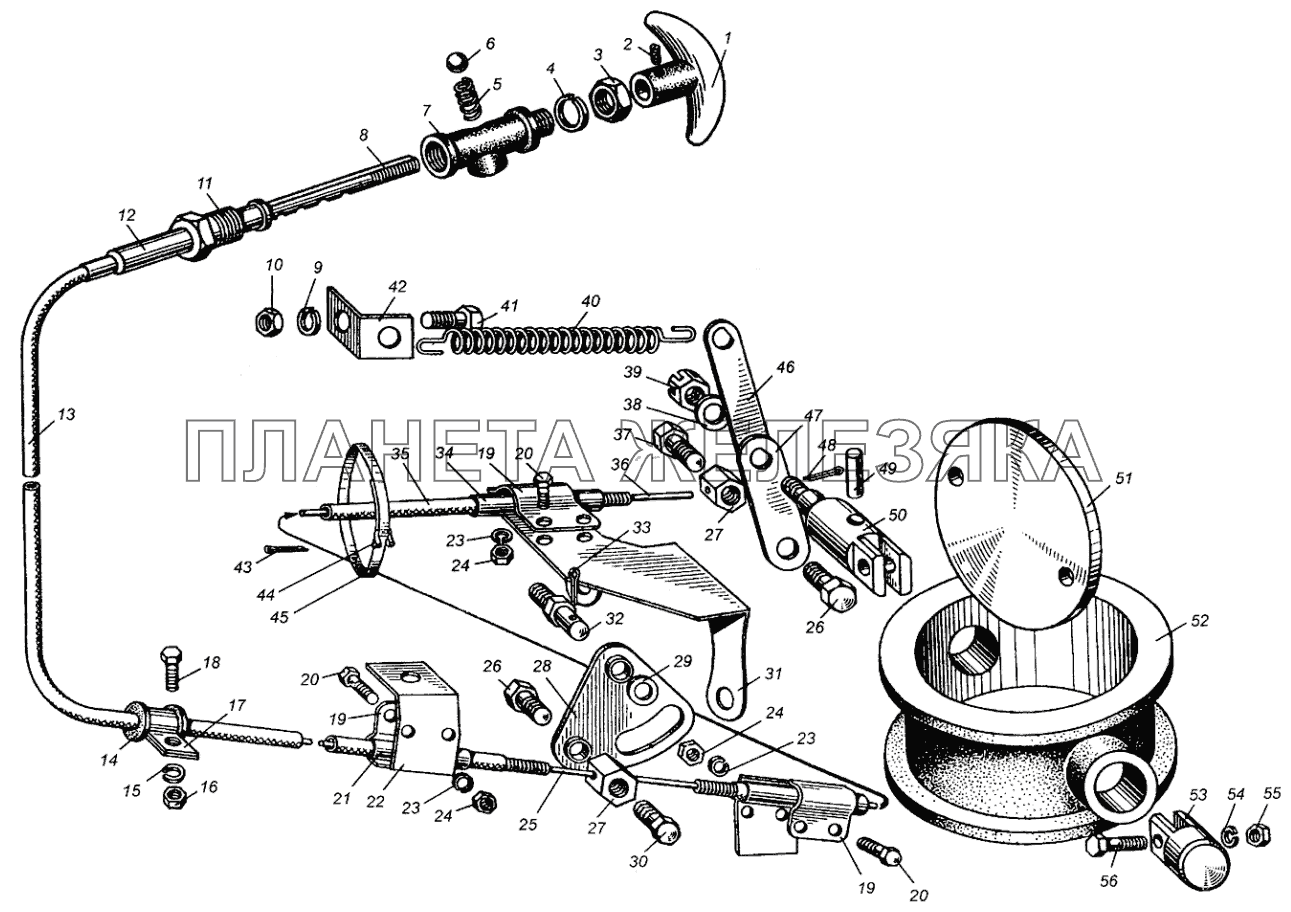

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 500-1108256-В |
Оболочка тяги Подробнее |
|
||
| 500-1108259 |
Чехол оболочки Подробнее |
|
||
| 500А-3570010 |
Заслонка моторного тормоза в сборе Подробнее |
|
||
| 500А-3570160-А |
Тяга моторного тормоза и останова двигателя в сборе Подробнее |
|
||
| 500А-3570162 |
Стержень ручки с тягой в сборе Подробнее |
|
||
| 500А-3570168 |
Тяга вторая в сборе Подробнее |
|
||
| 500А-3570176-А |
Оболочка тяги вторая Подробнее |
|
||
| 500А-3570178 |
Чехол оболочки Подробнее |
|
||
| 504В-3570160 |
Тяга моторного тормоза и останова двигателя в сборе Подробнее |
|
||
| 509-3570010 |
Заслонка моторного тормоза в сборе Подробнее |
|
||
| 509-3570187 |
Кронштейн Подробнее |
|
||
| 509-3570192 |
Рычаг останова двигателя Подробнее |
|
||
| 509-3570194 |
Втулка Подробнее |
|
||
| 1 | 500-1310494 |
Ручка Подробнее |
|
|
| 2 | 373756-П29 |
Винт Подробнее |
|
|
| 3 | 250636-П29 |
Гайка Подробнее |
|
|
| 4 | 252159-П2 |
Шайба Подробнее |
|
|
| 5 | 503Б-8606320 |
Пружина Подробнее |
|
|
| 6 | 500-3401035 |
Шарик Подробнее |
|
|
| 7 | 509-3570166 |
Корпус фиксатора Подробнее |
|
|
| 8 | 500-1310484 |
Стержень ручки Подробнее |
|
|
| 9 | 252134-П2 |
Шайба Подробнее |
|
|
| 10 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 11 | 500-1310454 |
Втулка Подробнее |
|
|
| 12 | 500-1310456 |
Трубка оболочки Подробнее |
|
|
| 13 | 509-3570170-А |
Оболочка тяги первая в сборе Подробнее |
|
|
| 14 | 500-1104541-Б |
Втулка Подробнее |
|
|
| 15 | 252136-П2 |
Шайба Подробнее |
|
|
| 16 | 250512-П29 |
Гайка Подробнее |
|
|
| 17 | 379224-П29 |
Кляммер Подробнее |
|
|
 |
18 | 201495-П29 |
Болт Подробнее |
|
| 19 | 509-3570179 |
Держатель Подробнее |
|
|
| 20 | 220080-П29 |
Винт Подробнее |
|
|
| 21 | 500-1310489-Б |
Втулка обжимная Подробнее |
|
|
| 22 | 509-3570186 |
Кронштейн крепления оболочки передний Подробнее |
|
|
| 23 | 252133-П2 |
Шайба Подробнее |
|
|
| 24 | 250763-П29 |
Гайка Подробнее |
|
|
| 25 | 500А-3570164 |
Тяга Подробнее |
|
|
| 26 | 201454-П29 |
Болт Подробнее |
|
|
| 27 | 509-3570182 |
Муфта зажима тяги Подробнее |
|
|
| 28 | 509-3570190 |
Рычаг останова двигателя в сборе Подробнее |
|
|
| 29 | 252005-П29 |
Шайба 8 Подробнее |
|
|
 |
30 | 201452-П29 |
Болт Подробнее |
|
| 31 | 500А-3570187 |
Кронштейн крепления оболочки задний Подробнее |
|
|
| 32 | 509-3570196 |
Ось рычага останова двигателя Подробнее |
|
|
| 33 | 258025-П29 |
Шплинт Подробнее |
|
|
| 34 | 500-1310489-Б |
Втулка обжимная Подробнее |
|
|
| 35 | 500А-3570174-А |
Оболочка вторая в сборе Подробнее |
|
|
| 36 | 500А-3570169 |
Тяга вторая Подробнее |
|
|
|
|
37 | 201452-П29 |
Болт Подробнее |
|
| 38 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 39 | 250975-П29 |
Гайка Подробнее |
|
|
| 40 | 500-3570032 |
Пружина Подробнее |
|
|
 |
41 | 201420-П29 |
Болт М6х20 Подробнее |
|
| 42 | 5335-3570186 |
Кронштейн Подробнее |
|
|
| 43 | 297575-П29 |
Шплинт Подробнее |
|
|
| 44 | 297580-П29 |
Пряжка хомутика Подробнее |
|
|
| 45 | 297588-П29 |
Лента стяжная Подробнее |
|
|
| 46 | 509-3570030 |
Рычаг оттяжной пружины Подробнее |
|
|
| 47 | 509-3570024 |
Рычаг заслонки Подробнее |
|
|
| 48 | 258025-П29 |
Шплинт Подробнее |
|
|
| 49 | 377355-П29 |
Штифт Подробнее |
|
|
| 50 | 509-3570018 |
Валик заслонки Подробнее |
|
|
| 51 | 509-3570012 |
Заслонка моторного тормоза Подробнее |
|
|
| 52 | 509-3570014 |
Корпус заслонки Подробнее |
|
|
| 53 | 509-3570020 |
Ось заслонки Подробнее |
|
|
| 54 | 252134-П2 |
Шайба Подробнее |
|
|
| 55 | 250508-П29 |
Гайка М6 Подробнее |
|
|
|
|
56 | 201420-П29 |
Болт М6х20 Подробнее |
