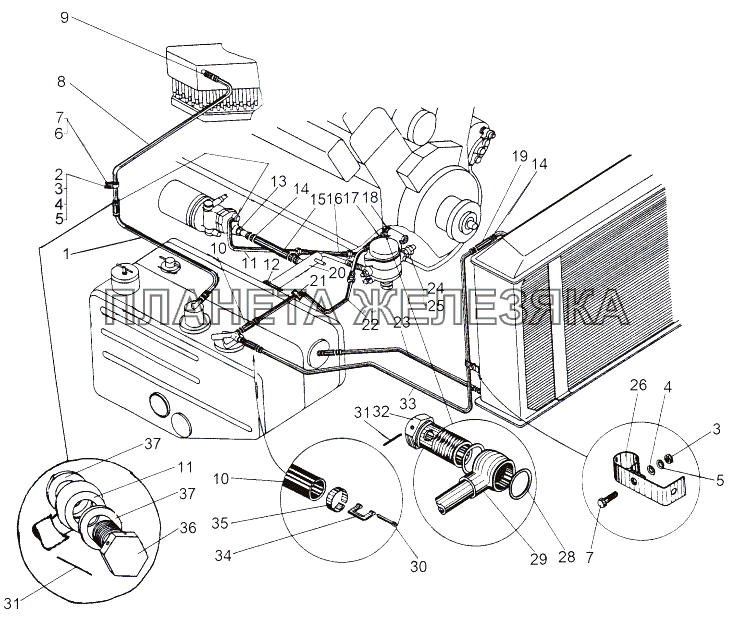

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543-1018278-20 |
Труба суфлирующая Подробнее |
|
|
| 2 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 3 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 4 | 252004 |
Шайба 6 Подробнее |
|
|
| 5 | 252134 |
Шайба 6Т Подробнее |
|
|
| 6 | 543-3506222 |
Прокладка Подробнее |
|
|
| 7 | 379168 |
Кляммер Подробнее |
|
|
| 8 | 543-1018288-30 |
Труба суфлирующая Подробнее |
|
|
| 9 | 535А-8101036 |
Шланг соединительный Подробнее |
|
|
| 10 | 543-1303099 |
Рукав Подробнее |
|
|
| 11 | 543-1021031 |
Труба отводящая Подробнее |
|
|
| 12 | 543-1018222 |
Прокладка Подробнее |
|
|
| 13 | 401567 |
Наконечник Подробнее |
|
|
| 14 | 543-1303530 |
Хомут Подробнее |
|
|
| 15 | 543-1021066 |
Шланг соединительный Подробнее |
|
|
| 16 | 543-1018435 |
Шланг соединительный гибкий Подробнее |
|
|
| 17 | 543-1018187 |
Труба от насоса к шлангу Подробнее |
|
|
| 18 | 535А-1804391 |
Шланг соединительный Подробнее |
|
|
| 19 | 537-1018184 |
Шланг соединительный Подробнее |
|
|
| 20 | 543-1018168 |
Труба к насосу двигателя Подробнее |
|
|
| 21 | 379174 |
Кляммер Подробнее |
|
|
| 22 | 543-1018778 |
Труба к клапану Подробнее |
|
|
| 23 | 543-1018760 |
Труба от радиатора Подробнее |
|
|
| 24 | 543-1021046 |
Труба отводящая к двигателю Подробнее |
|
|
| 25 | 375992 |
Шайба Подробнее |
|
|
| 26 | 379679 |
Кляммер Подробнее |
|
|
| 27 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 28 | 535А-1018157 |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 543-1018191 |
Угольник поворотный Подробнее |
|
|
| 30 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 31 | 258255 |
Шплинт 1,2х225 Подробнее |
|
|
| 32 | 0000-1000044 |
Зажим поворотного угольника 312-74 Подробнее |
|
|
| 33 | 543-1018763 |
Труба от клапана к радиатору Подробнее |
|
|
| 34 | 297580 |
Пряжка Подробнее |
|
|
| 35 | 297584 |
Лента Подробнее |
|
|
| 36 | 535А-1035047 |
Зажим поворотного угольника Подробнее |
|
|
| 37 | 535А-1035040 |
Кольцо уплотнительное Подробнее |
|
