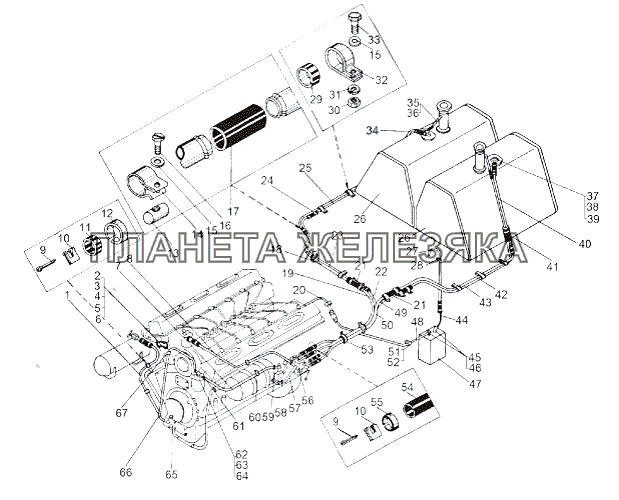

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543-1015792 |
Топливопровод от насоса к подогревателю Подробнее |
|
|
| 2 | 543-1104626 |
Кронштейн топливопровода Подробнее |
|
|
| 3 | 543-1105514 |
Гайка М12х1,5 Подробнее |
|
|
| 5 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 6 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 7 | 543-1104536 |
Шланг соединительный Подробнее |
|
|
| 8 | 543-1104242 |
Топливопровод от фильтра к крану слива топлива Подробнее |
|
|
| 9 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 10 | 297580 |
Пряжка Подробнее |
|
|
| 11 | 543-3506226-А |
Прокладка Подробнее |
|
|
| 12 | 297588 |
Лента Подробнее |
|
|
| 13 | 374179 |
Гайка М6-6Н Подробнее |
|
|
| 14 | 535Б-3506112 |
Хомут шланга Подробнее |
|
|
| 15 | 252004 |
Шайба 6 Подробнее |
|
|
| 16 | 370537 |
Болт М6-6gх35 Подробнее |
|
|
| 17 | 543-1104211 |
Шланг соединительный Ф18х100 Подробнее |
|
|
| 18 | 543-1104268 |
Топливопровод правый Подробнее |
|
|
| 19 | 543-1104272-Б |
Топливопровод Подробнее |
|
|
| 20 | 543-1104516 |
Топливопровод сливной от форсунок к шлангу Подробнее |
|
|
| 21 | 543-1104213 |
Шланг соединительный Подробнее |
|
|
| 22 | 543-1104248 |
Топливопровод Подробнее |
|
|
| 23 | 543-1104250 |
Топливопровод Подробнее |
|
|
| 24 | 543А-1104264 |
Топливопровод от бака Подробнее |
|
|
| 25 | 543А-1104252 |
Топливопровод Подробнее |
|
|
| 26 | 543-1101010-10 |
Бак топливный Подробнее |
|
|
| 27 | 543-1104276 |
Трубка вентиляционная длинная Подробнее |
|
|
| 28 | 315406 |
Кляммер Подробнее |
|
|
| 29 | 543-1804397 |
Прокладка Подробнее |
|
|
| 30 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 31 | 252134 |
Шайба 6Т Подробнее |
|
|
| 32 | 379665 |
Кпяммер Подробнее |
|
|
| 33 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 34 | 543А-1104202 |
Топливопровод от бака Подробнее |
|
|
| 35 | 543А-1104266 |
Трубопровод Подробнее |
|
|
 |
36 | 379078 |
Угольник Подробнее |
|
| 37 | 543-1104194 |
Патрубок переходной Подробнее |
|
|
| 38 | 535А-1104226-А |
Прокладка Подробнее |
|
|
| 39 | 535А -1104224 |
Болт угольника поворотного Подробнее |
|
|
| 40 | 543А-1104208 |
Топливопровод от бака Подробнее |
|
|
| 41 | 535А-1804394 |
Шланг Подробнее |
|
|
| 42 | 543А-1104265 |
Топливопровод Подробнее |
|
|
| 43 | 543 А-1104251 |
Топливопровод Подробнее |
|
|
| 44 | 543-1104277-10 |
Трубка вентиляционная Подробнее |
|
|
| 45 | 379225 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 46 | 379275 |
Муфта Подробнее |
|
|
| 47 | 547А-1129040 |
Бачок Подробнее |
|
|
| 48 | 543-1104524 |
Топливопровод сливной от шланга к бачку Подробнее |
|
|
| 49 | 543-1104249 |
Топливопровод Подробнее |
|
|
| 50 | 543-1104269-Б |
Топливопровод Подробнее |
|
|
| 51 | 543-3506223 |
Прокладка Подробнее |
|
|
| 52 | 315412 |
Кляммер Подробнее |
|
|
| 53 | 379162 |
Кляммер Подробнее |
|
|
| 54 | 543-1104212 |
Шланг 8х70 Подробнее |
|
|
| 55 | 297582 |
Лента Подробнее |
|
|
| 56 | 543-1116010-01 |
Кран топливораспределительный Подробнее |
|
|
| 57 | 543-1035066 |
Шланг Подробнее |
|
|
| 58 | 0000-1133084 |
Ручной топливоподкачивающий насос РНМ-1К У2 Подробнее |
|
|
| 59 | 64229-1303530 |
Хомут Подробнее |
|
|
| 60 | 379673 |
Кляммер Подробнее |
|
|
| 61 | 543-1104584 |
Переходник Подробнее |
|
|
| 62 | 543-1104224 |
Болт поворотного угольника Подробнее |
|
|
| 63 | 535А-1018157 |
Кольцо уплотнительное Подробнее |
|
|
| 64 | 258253 |
Шплинт 1,2х175 Подробнее |
|
|
| 65 | 535Б-1018296 |
Прокладка Подробнее |
|
|
| 66 | 543-1104234-10 |
Топливопровод Подробнее |
|
|
| 67 | 379168 |
Кляммер Подробнее |
|
