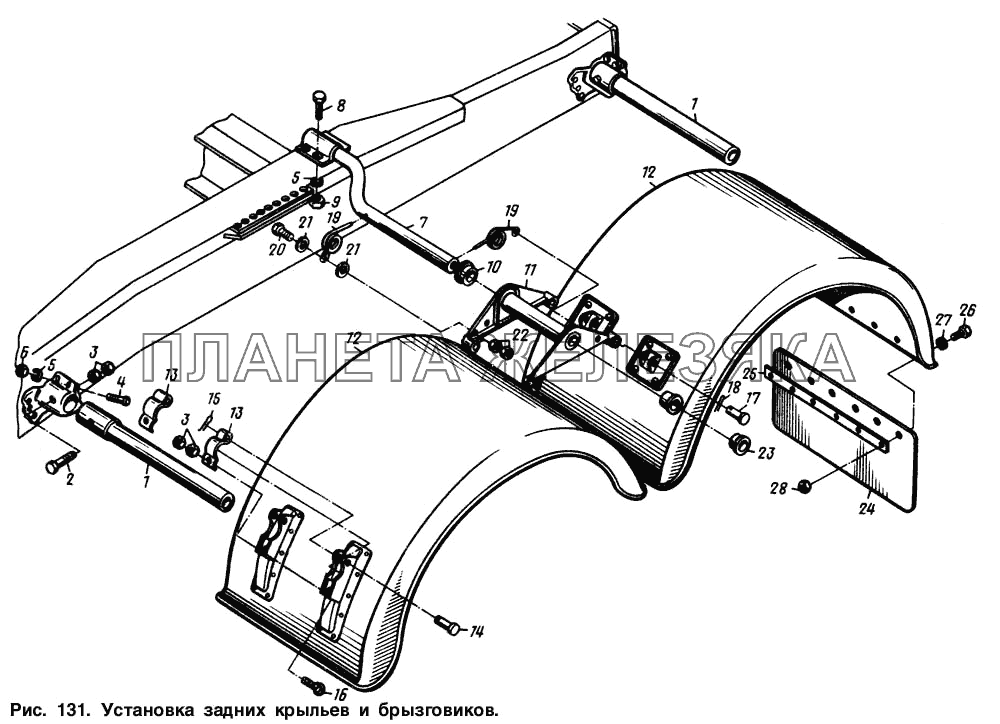

| ← Установка задних крыльев и брызговиков | Крепление двигателя → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 64221-8511132 |
Кронштейн правый Подробнее |
|
||
| 64227-8500110-10 |
Крыло заднее Подробнее |
|
||
 |
1 | 54322-8511123 |
Кронштейн Подробнее |
|
| 2 | 200327 |
Болт М10-6gх90 Подробнее |
|
|
| 3 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 4 | 200840 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 5 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 6 | 374626 |
Гайка М14Х1.5-6Н Подробнее |
|
|
| 7 | 64221-8511133 |
Кронштейн левый Подробнее |
|
|
| 8 | 201591 |
Болт М14-6gх45 Подробнее |
|
|
| 9 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 10 | 64229-8511292 |
Втулка кронштейна среднего Подробнее |
|
|
| 11 | 64221-8511250 |
Кронштейн средний Подробнее |
|
|
| 12 | 54322-8511016 |
Крыло заднее Подробнее |
|
|
| 13 | 64227-8511042 |
Скоба Подробнее |
|
|
| 14 | 260070 |
Палец 10х70 Подробнее |
|
|
| 15 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 16 | 210410 |
Болт М10-6gх50 Подробнее |
|
|
| 17 | 260095 |
Палец 12х60 Подробнее |
|
|
| 18 | 258052 |
Шплинт 4х20 Подробнее |
|
|
| 19 | 64229-8511285 |
Пружина Подробнее |
|
|
| 20 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
 |
21 | 252005 |
Шайба 8 Подробнее |
|
| 22 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 23 | 64227-8511189 |
Заглушка Подробнее |
|
|
 |
24 | 5428-8511111 |
Брызговик нижний Подробнее |
|
| 25 | 500А-8511126 |
Накладка брызговика Подробнее |
|
|
| 26 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 27 | 252037 |
Шайба 6 Подробнее |
|
|
| 28 | 250508 |
Гайка М6-6Н Подробнее |
|
