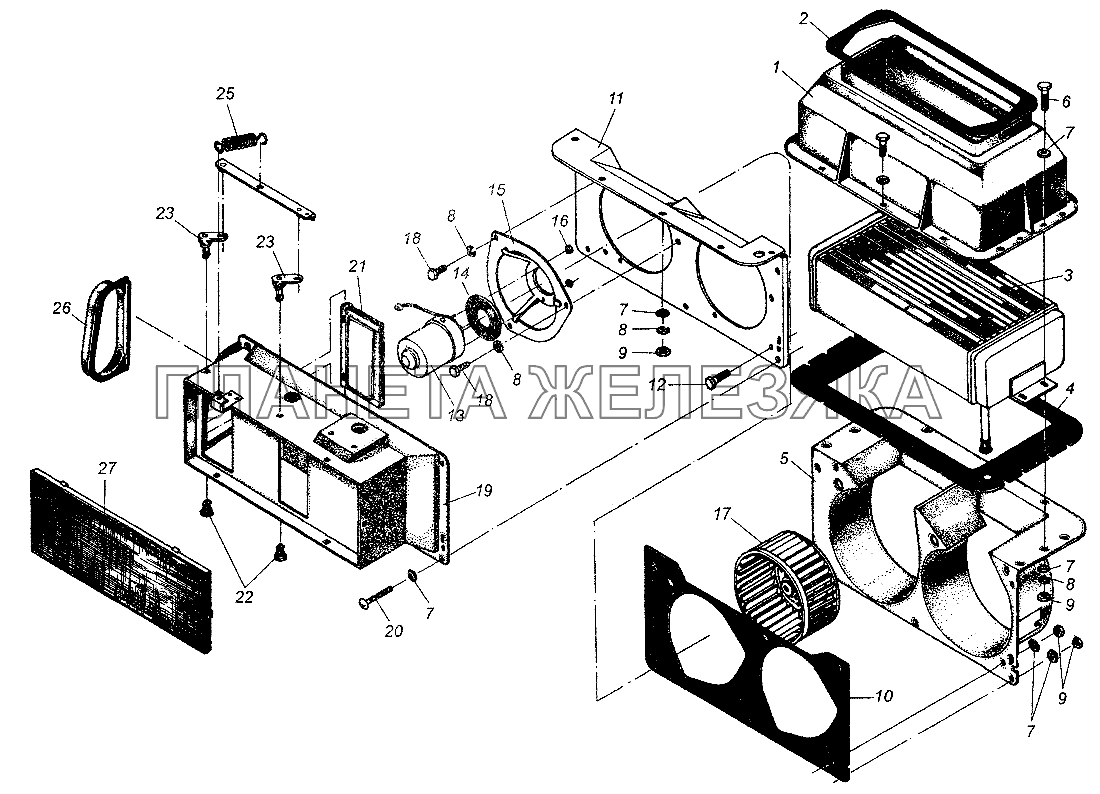

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6422-8101064 |
Корпус отопителя верхний Подробнее |
|
|
| 2 | 5336-8101129 |
Уплотнитель верхний Подробнее |
|
|
 |
3 | 504В-8101060-10 |
Радиатор отопителя Подробнее |
|
| 4 | 64221-8101131-20 |
Уплотнитель нижний Подробнее |
|
|
| 5 | 64221-8101102 |
Корпус отопителя нижний Подробнее |
|
|
| 6 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 7 | 252004 |
Шайба 6 Подробнее |
|
|
| 8 | 252154 |
Шайба 6Л Подробнее |
|
|
| 9 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 10 | 5336-8101088 |
Уплотнитель Подробнее |
|
|
| 11 | 64221-8101096 |
Стенка корпуса отопителя передняя Подробнее |
|
|
| 12 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 13 | 16.3780000 |
Электродвигатель Подробнее |
|
|
| 14 | 509П-3716039-А |
Прокладка Подробнее |
|
|
 |
15 | 64221-8102248 |
Держатель электродвигателя Подробнее |
|
| 16 | 250464 |
Гайка М5-6Н Подробнее |
|
|
 |
17 | 64229-8102014 |
Ротор вентилятора Подробнее |
|
| 18 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 19 | 64221-8101224 |
Воздухозаборник Подробнее |
|
|
| 20 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 21 | 64221-8102331 |
Заслонка Подробнее |
|
|
| 22 | 64221-8102334 |
Ось Подробнее |
|
|
| 23 | 64221-8102374 |
Рычаг Подробнее |
|
|
| 24 | 64221-8109157 |
Тяга Подробнее |
|
|
| 25 | 500-1310075 |
Пружина Подробнее |
|
|
| 26 | 64221-8102362 |
Патрубок рециркуляции Подробнее |
|
|
 |
27 | 64221-8101110 |
Фильтр Подробнее |
