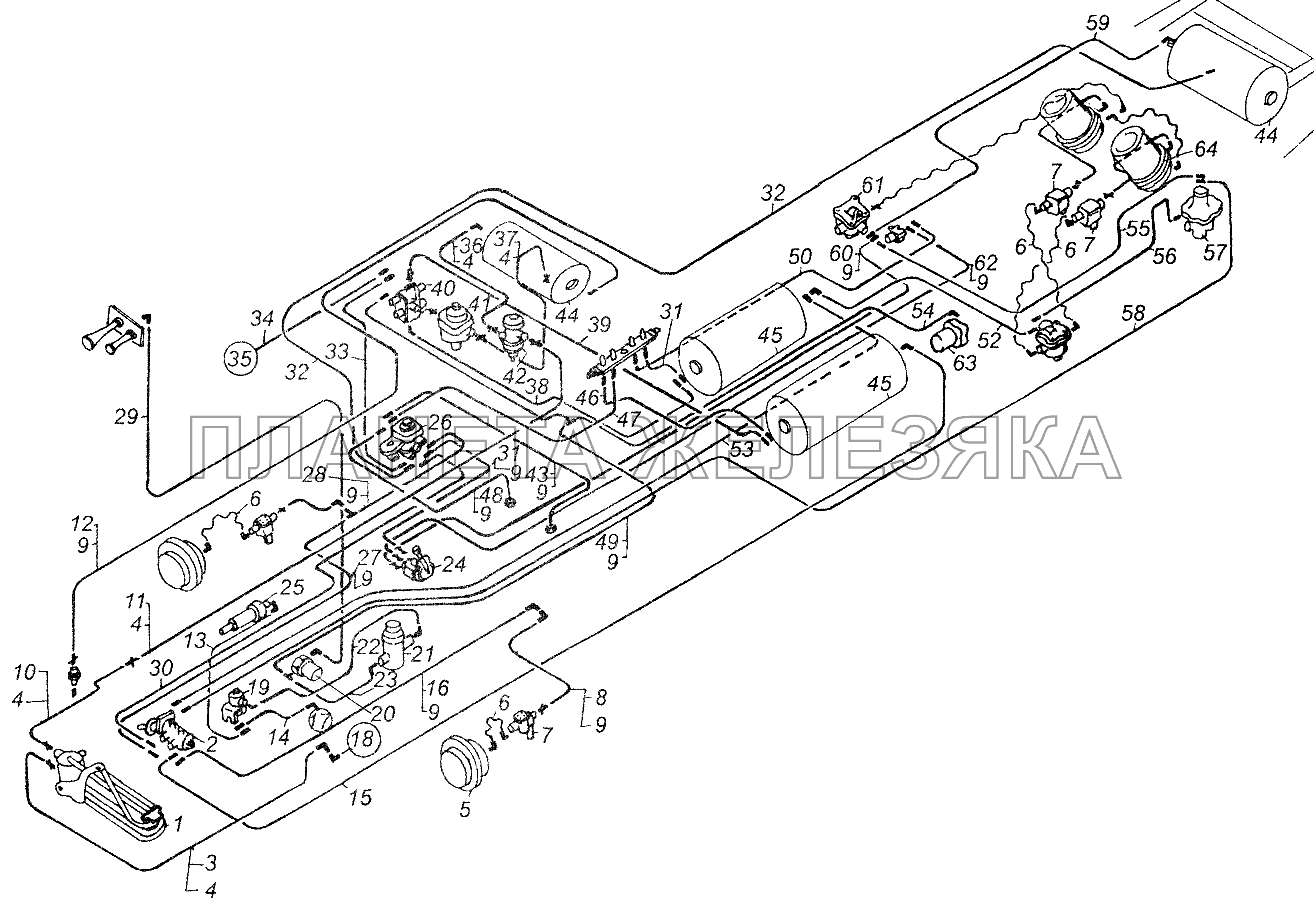

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 11.3511030 |
Влагоотделитель Подробнее |
|
|
| 2 | 100.3514008 |
Кран тормозной Подробнее |
|
|
| 3 | 64226-3506197 |
Трубка Подробнее |
|
|
| 4 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
 |
5 | 100-3519210-01 |
Тормозная камера Подробнее |
|
| 5 | 5336-3519210 |
Камера тормозная передняя Подробнее |
|
|
| 5 | 5336-3519211-01 |
Камера тормозная передняя Подробнее |
|
|
| 6 | 5336-3506085-01 |
Шланг к передним тормозным камерам Подробнее |
|
|
 |
6 | 6422-3506085-01 |
Шланг к задним тормозным камерам Подробнее |
|
| 7 | 472.195.004.0 |
Модулятор Подробнее |
|
|
| 8 | 64221-3506112 |
Трубка Подробнее |
|
|
| 9 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 10 | 64226-3506148 |
Трубка Подробнее |
|
|
| 11 | 64226-3506142 |
Трубка Подробнее |
|
|
| 12 | 54326-3506130 |
Трубка Подробнее |
|
|
| 13 | 64226-3506139 |
Трубка Подробнее |
|
|
| 14 | 64226-3506126 |
Трубка Подробнее |
|
|
| 15 | 54326-3506240 |
Трубка Подробнее |
|
|
| 16 | 64226-3506283 |
Трубка Подробнее |
|
|
| 17 | [Направление к цилиндру выключения подачи топлива] |
Направление к цилиндру выключения подачи топлива Подробнее |
|
|
| 18 | [Направление к компрессору] |
Направление к компрессору Подробнее |
|
|
 |
19 | 100-3562010 |
Клапан двухмагистральный Подробнее |
|
 |
20 | 16.3741.000 |
Электропневмоклапан Подробнее |
|
 |
21 | 100-3537110 |
Кран моторного тормоза Подробнее |
|
| 22 | 54325-1115040-10 |
Трубка Подробнее |
|
|
| 23 | 64226-3506212-10 |
Трубка Подробнее |
|
|
| 24 | 961.702.0050 |
Кран моторного тормоза Подробнее |
|
|
 |
25 | 100-3570210 |
Цилиндр Подробнее |
|
| 26 | 943.002.5210 |
Клапан управления тормозами прицепа Подробнее |
|
|
| 27 | 64226-3506282 |
Трубка Подробнее |
|
|
| 28 | 64226-3506348 |
Трубка Подробнее |
|
|
| 29 | 64226-3506316 |
Трубка Подробнее |
|
|
| 30 | 64226-3506352 |
Трубка Подробнее |
|
|
| 31 | 64221-3506132 |
Трубка Подробнее |
|
|
| 32 | 54326-3506254-10 |
Трубка Подробнее |
|
|
| 33 | 64226-3506187 |
Трубка Подробнее |
|
|
| 34 | 54326-3506248 |
Трубка Подробнее |
|
|
| 35 | [Направление к сцеплению] |
Направление к сцеплению Подробнее |
|
|
| 36 | 54326-3506246 |
Трубка Подробнее |
|
|
| 37 | 54326-3506154 |
Трубка Подробнее |
|
|
| 38 | 54326-3506193 |
Трубка Подробнее |
|
|
| 39 | 54326-3506194 |
Трубка Подробнее |
|
|
| 40 | 934.702.120.0 |
Клапан четырехконтурный Подробнее |
|
|
 |
41 | 100-3536010 |
Предохранитель против замерзания Подробнее |
|
 |
42 | 100-3512010 |
Регулятор давления в сборе Подробнее |
|
| 43 | 64226-3506336 |
Трубка Подробнее |
|
|
 |
44 | 5336-3513015 |
Ресивер Подробнее |
|
 |
45 | 6303-3513015-10 |
Ресивер Подробнее |
|
| 46 | 54326-3506307-10 |
Трубка Подробнее |
|
|
| 47 | 64226-3506134-10 |
Трубка Подробнее |
|
|
| 48 | 64226-3506337 |
Трубка Подробнее |
|
|
| 49 | 64226-3506184 |
Трубка Подробнее |
|
|
| 50 | 64226-3506112-10 |
Трубка Подробнее |
|
|
| 51 | 54326-3506136-10 |
Трубка Подробнее |
|
|
| 52 | 54326-3506286 |
Трубка Подробнее |
|
|
| 53 | 54326-3506243 |
Трубка Подробнее |
|
|
| 54 | 54326-3506319 |
Трубка Подробнее |
|
|
| 55 | 54326-3506158 |
Трубка Подробнее |
|
|
| 56 | 54326-3506280 |
Трубка Подробнее |
|
|
 |
57 | 100-3533010 |
Регулятор тормозных сил Подробнее |
|
| 58 | 54326-3506289-10 |
Трубка Подробнее |
|
|
| 59 | 54326-3506188 |
Трубка Подробнее |
|
|
| 60 | 54321-3506180-10 |
Трубка Подробнее |
|
|
| 61 | 11.3518010 |
Клапан ускорительный Подробнее |
|
|
| 62 | 54326-3506258 |
Трубка Подробнее |
|
|
| 63 | 5320-3721500 |
Электропневмоклапан Подробнее |
|
|
 |
64 | 100-3519200 |
Камера тормозная задняя Подробнее |
|
| 64 | 24.3519200 |
Камера тормозная задняя Подробнее |
|
|
 |
64 | 5336-3519200 |
Камера тормозная задняя Подробнее |
