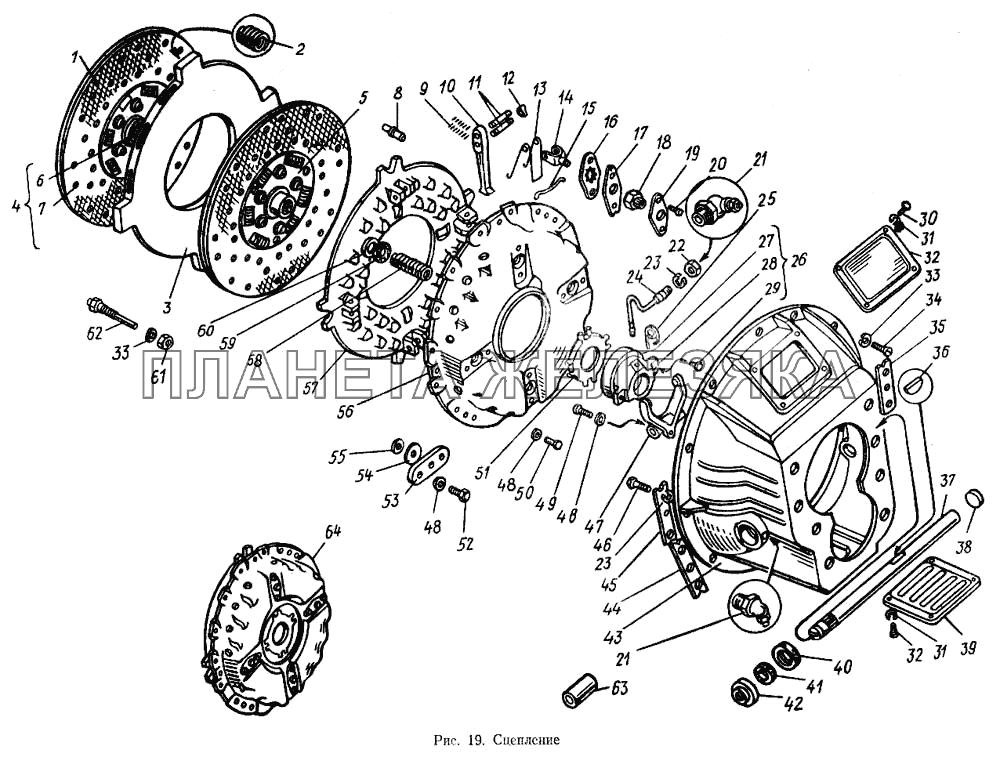

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 236К-1601090-Б |
Диск сцепления нажимной с кожухом в сборе Подробнее |
|
||
 |
236П-1700004 |
Коробка передач в сборе Подробнее |
||
 |
1 | 238-1601130-Б |
Диск сцепления ведомый в сборе Подробнее |
|
| 2 | 238-1601102-В |
Пружина отжимная среднего диска Подробнее |
|
|
 |
3 | 238-1601094-Г |
Диск сцепления ведущий средний Подробнее |
|
|
|
4 | 238-1601130-Б |
Диск сцепления ведомый в сборе Подробнее |
|
 |
5 | 238-1601131 |
Диск сцепления ведомый задний в сборе Подробнее |
|
| 6 | 238-1601142-Б |
Ступица ведомого диска сцепления Подробнее |
|
|
| 7 | 313015-П |
Заклепка фрикционной накладки Подробнее |
|
|
| 8 | 236-1601282 |
Штифт со стопорным кольцом установочный в сборе Подробнее |
|
|
| 9 | 236-1601270-Б |
Ролик игольчатый Подробнее |
|
|
 |
10 | 236-1601095-Б2 |
Рычаг оттяжной нажимного диска Подробнее |
|
| 11 | 236-1601113 |
Ось рычага нажимного диска сцепления Подробнее |
|
|
| 12 | 312702-П29С |
Шайба замковая Подробнее |
|
|
 |
13 | 236-1601273-А2 |
Пружина упорного кольца оттяжных рычагов Подробнее |
|
| 14 | 236-1601108-Б |
Вилка рычага нажимного диска Подробнее |
|
|
| 15 | 236-1601275-А2 |
Петля пружины упорного кольца оттяжных рычагов Подробнее |
|
|
| 16 | 236-1601111 |
Пластина стопорная Подробнее |
|
|
| 17 | 236-1601107 |
Планка стопорная Подробнее |
|
|
 |
18 | 236-1601109-В |
Гайка регулировочная вилки рычага нажимного диска Подробнее |
|
 |
19 | 236-1601110-В |
Пластина опорная регулировочной гайки Подробнее |
|
| 20 | 201472-П29 |
Болт крепления опорной пластины Подробнее |
|
|
| 21 | 4591675005 |
Пресс-масленка Подробнее |
|
|
| 22 | 250636-П29 |
Гайка Подробнее |
|
|
| 23 | 252139-П2 |
Шайба Подробнее |
|
|
| 24 | 236-1601230 |
Шланг смазки муфты выключения сцепления в сборе Подробнее |
|
|
| 25 | 236-1601188-А2 |
Пружина муфты выключения сцепления Подробнее |
|
|
| 26 | 236-1601180-Б2 |
Муфта выключения сцепления в сборе Подробнее |
|
|
| 27 | 986714КС17 |
Подшипник муфты выключения сцепления Подробнее |
|
|
| 28 | 236-1601185-Б2 |
Муфта выключения сцепления Подробнее |
|
|
| 29 | 200-1601187 |
Сухарь муфты выключения сцепления Подробнее |
|
|
| 30 | 201454-П29 |
Болт Подробнее |
|
|
| 31 | 252135-П2 |
Шайба Подробнее |
|
|
| 32 | 236-1601030 |
Крышка люка верхняя Подробнее |
|
|
| 33 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 33 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
 |
34 | 310214-П29 |
Болт крепления коробки передач с картером сцепления в сборе к картеру маховика Подробнее |
|
| 35 | 236-1601288 |
Планка стопорная нижняя Подробнее |
|
|
 |
36 | 314004-П2 |
Шпонка вилки выключения сцепления сегментная Подробнее |
|
 |
37 | 236-1601215-Б |
Вал вилки выключения сцепления Подробнее |
|
| 38 | 260316-П2 |
Заглушка Подробнее |
|
|
| 39 | 236-1601022-Б |
Крышка люка картера сцепления нижняя Подробнее |
|
|
| 40 | 238Н-1601042 |
Кольцо уплотнительное вала вилки выключения сцепления Подробнее |
|
|
| 41 | 238Н-1601044 |
Кольцо уплотнительное Подробнее |
|
|
| 42 | 238Н-1601040 |
Корпус уплотнителя вала Подробнее |
|
|
| 43 | 238-1601010 |
Картер сцепления в сборе Подробнее |
|
|
| 44 | 236-1601290 |
Планка стопорная левая Подробнее |
|
|
| 45 | 236-1601286 |
Планка стопорная верхняя Подробнее |
|
|
| 46 | 310235-П29 |
Болт Подробнее |
|
|
 |
47 | 236-1601203-Б2 |
Вилка выключения сцепления Подробнее |
|
| 48 | 252136-П2 |
Шайба Подробнее |
|
|
| 49 | 310213-П29 |
Болт крепления головки штока вилки . Подробнее |
|
|
 |
50 | 201499-П29 |
Болт Подробнее |
|
 |
51 | 236-1601120 |
Кольцо упорное оттяжных рычагов Подробнее |
|
 |
52 | 200315-П29 |
Болт Подробнее |
|
| 53 | 238-1601308 |
Планка Подробнее |
|
|
 |
54 | 238-1601105 |
Пружина Подробнее |
|
 |
55 | 238-1601304 |
Кольцо упорное Подробнее |
|
| 56 | 236-1601122-Г |
Кожух сцепления в сборе Подробнее |
|
|
| 57 | 238-1601093 |
Диск сцепления нажимной Подробнее |
|
|
| 58 | 238-1601115-А2 |
Пружина сцепления нажимная Подробнее |
|
|
| 59 | 236-1601118-Б2 |
Шайба нажимной пружины Подробнее |
|
|
| 60 | 236-1601117 |
Шайба подкладки нажимной пружины Подробнее |
|
|
| 61 | 250615-П29 |
Гайка Подробнее |
|
|
| 62 | 238-1601302 |
Шток Подробнее |
|
|
| 63 | 236-1601216-Б2 |
Втулка вала вилки выключения сцепления Подробнее |
|
|
| 64 | 238-1601090-Г |
Диск нажимной с кожухом Подробнее |
|
