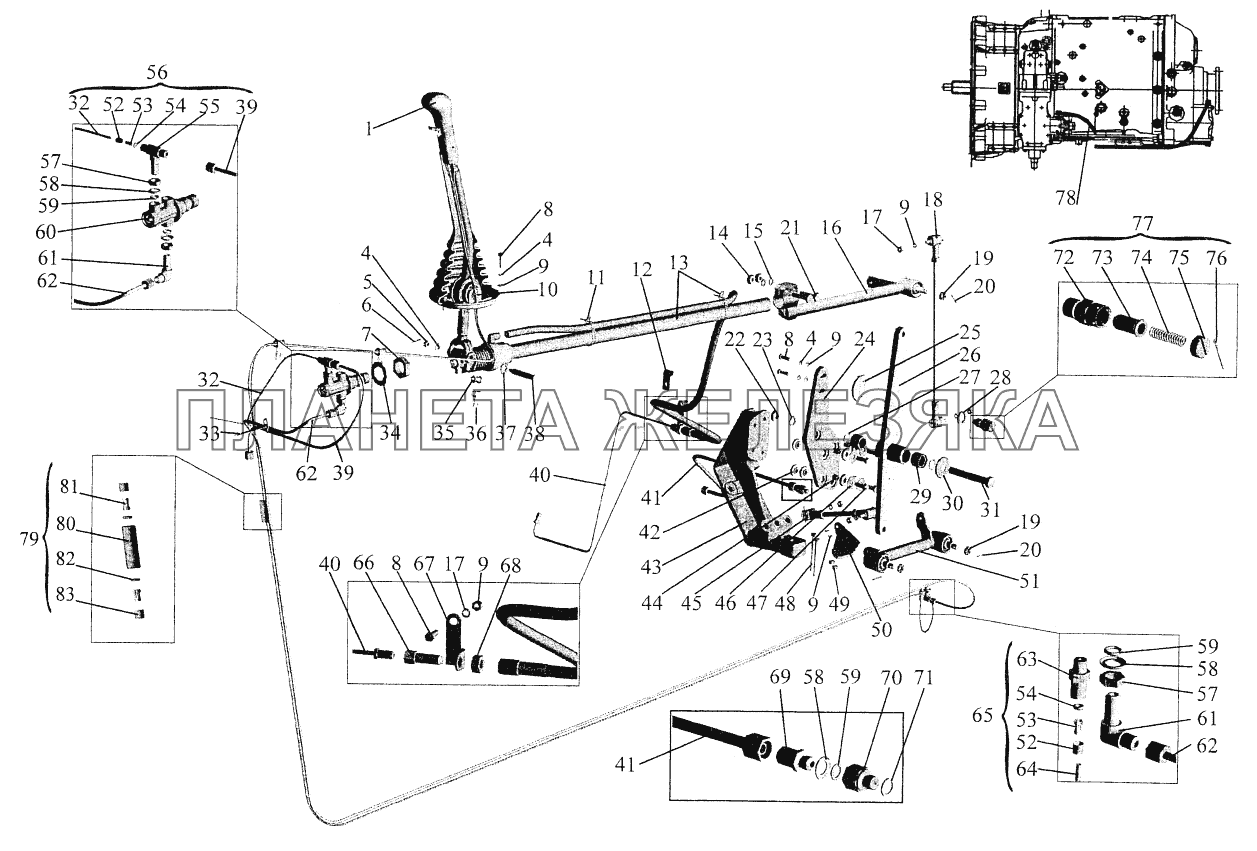

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 6430-1703410-010 |
Рычаг в сборе Подробнее |
|
 |
4 | 252005 |
Шайба 8 Подробнее |
|
 |
5 | 250975 |
Гайка М8х1-6Н Подробнее |
|
| 6 | 258014 |
Шплинт 2х20 Подробнее |
|
|
| 7 | 375040 |
Гайка М26х1,5-6Н Подробнее |
|
|
| 8 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 9 | 252135 |
Шайба 8Т Подробнее |
|
|
| 10 | 64301-1703794 |
Трубка (L=400мм) Подробнее |
|
|
| 11 | 64227-3724620 |
Лента стяжная Подробнее |
|
|
| 12 | 379166 |
Кляммер Подробнее |
|
|
| 13 | 6430-1703325 |
Механизм промежуточный в сборе Подробнее |
|
|
| 14 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 15 | 252157 |
Шайба 124 Подробнее |
|
|
| 16 | 64302-1703448-020 |
Хвостовик в сборе Подробнее |
|
|
| 17 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 18 | 64302-1703490-010 |
Тяга реактивная в сборе Подробнее |
|
|
| 19 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
20 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 21 | 200367 |
Болт М12-6gх45 Подробнее |
|
|
| 22 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 23 | 252159 |
Шайба 16Л Подробнее |
|
|
| 24 | 64302-1702214-010 |
Кронштейн Подробнее |
|
|
| 25 | 64302-1702215-010 |
Сухарь Подробнее |
|
|
| 26 | 64302-1703701-010 |
Рычаг в сборе Подробнее |
|
|
| 27 | 020-025-30-2-2 |
Кольцо Подробнее |
|
|
| 28 | 252161 |
Шайба 20Л Подробнее |
|
|
| 29 | 500А-1602694-10 |
Втулка Подробнее |
|
|
| 30 | 64302-1703717 |
Стакан Подробнее |
|
|
| 31 | 200897 |
Болт М16х1,5-6gх110 Подробнее |
|
|
| 32 | 64221-1703840-10 |
Трубка L=950мм Подробнее |
|
|
| 33 | 64221-2724622 |
Хомут Подробнее |
|
|
| 34 | 376196 |
Шайба 27 Подробнее |
|
|
| 35 | 500-1104541-Б |
Втулка Подробнее |
|
|
| 36 | 379164 |
Кляммер Подробнее |
|
|
| 37 | 252007 |
Шайба 12 Подробнее |
|
|
 |
38 | 54321-1703618 |
Ось Подробнее |
|
| 39 | 64221-1705071-01 |
Трубка Подробнее |
|
|
| 40 | 64302-1703752-010 |
Трубка в сборе Подробнее |
|
|
| 41 | 54323-3506146-10 |
Трубка Подробнее |
|
|
| 42 | 64302-1703720 |
Втулка Подробнее |
|
|
| 43 | 64302-1702209-010 |
Картер Подробнее |
|
|
| 44 | 64302-1703722 |
Втулка Подробнее |
|
|
 |
45 | 64221-1703490-01 |
Тяга реактивная в сборе Подробнее |
|
| 46 | 64302-1703721 |
Шайба Подробнее |
|
|
| 47 | 370862 |
Болт М10-6gх28 Подробнее |
|
|
| 48 | 200276 |
Болт М8-6gх85 Подробнее |
|
|
| 49 | 64302-1703723 |
Втулка Подробнее |
|
|
| 50 | 64302-1703454 |
Кронштейн Подробнее |
|
|
| 51 | 64302-1703447 |
Хвостовик Подробнее |
|
|
| 52 | 6430-1703450 |
Фиксатор Подробнее |
|
|
 |
53 | 6430-1703446 |
Цанга Подробнее |
|
| 54 | 004-008-25-2-2 |
Кольцо Подробнее |
|
|
| 55 | 544022-1703792 |
Тройник Подробнее |
|
|
 |
56 | 544022-1703790 |
Тройник в сборе Подробнее |
|
| 57 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
58 | 375818 |
Шайба 12 Подробнее |
|
| 59 | 010-014-25-2-2 |
Кольцо Подробнее |
|
|
 |
60 | 100-3537110 |
Кран моторного тормоза Подробнее |
|
 |
61 | 402737 |
Угольник Подробнее |
|
| 62 | 64226-1602802 |
Трубка в сборе Подробнее |
|
|
| 63 | 6430-1703722 |
Переходник Подробнее |
|
|
| 64 | 64301-1703727 |
Трубка L=4500мм в сборе Подробнее |
|
|
 |
65 | 64301-1703860 |
Переходник Подробнее |
|
 |
66 | 6422-5009069 |
Переходник Подробнее |
|
| 67 | 64301-1703457 |
Кронштейн Подробнее |
|
|
| 68 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 69 | 404209 |
Штуцер Подробнее |
|
|
| 70 | 64226-1703867 |
Дроссель Подробнее |
|
|
| 71 | 375538 |
Шайба 14 Подробнее |
|
|
| 72 | 64302-1703706 |
Корпус фиксатора Подробнее |
|
|
| 73 | 64302-1703707 |
Фиксатор Подробнее |
|
|
| 74 | 201.1702106 |
Пружина Подробнее |
|
|
| 75 | 64302-1703708 |
Пробка Подробнее |
|
|
| 76 | 258027 |
Шплинт 2,5х32 Подробнее |
|
|
| 77 | 64302-1703705 |
Фиксатор в сборе Подробнее |
|
|
| 78 | ZP-16S151 |
Коробка передач Подробнее |
|
|
|
|
79 | 64301-1703860 |
Переходник Подробнее |
|
| 80 | 64301-1703722 |
Переходник Подробнее |
|
|
|
|
81 | 6430-1703446 |
Цанга Подробнее |
|
| 82 | 004-008-25-2-2 |
Кольцо Подробнее |
|
|
| 83 | 6430-1703450 |
Фиксатор Подробнее |
|
