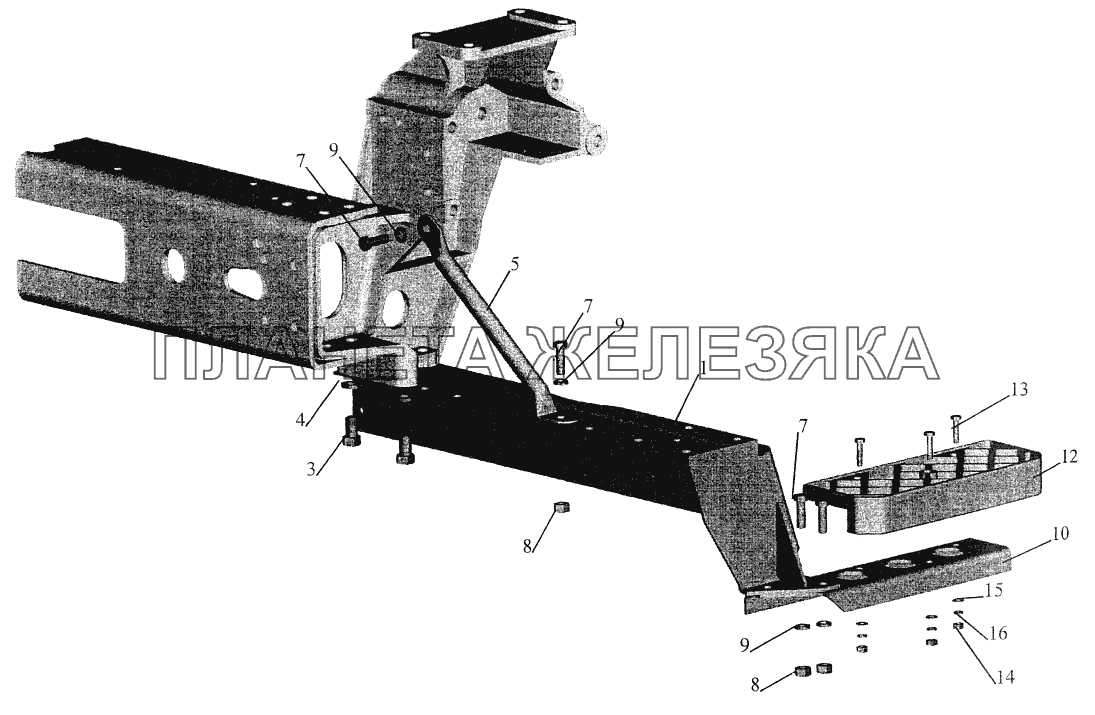

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 6430-8405030 |
Опора правая Подробнее |
|
| 1 | 6430-8405031 |
Опора левая Подробнее |
|
|
| 3 | 202137 |
Болт М16х1,5-6gх25 Подробнее |
|
|
| 4 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
| 5 | 6430-8405086 |
Растяжка правая Подробнее |
|
|
| 5 | 6430-8405087 |
Растяжка левая Подробнее |
|
|
| 7 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 8 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 9 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 10 | 544008-8405140 |
Кронштейн подножки правый Подробнее |
|
|
| 10 | 544008-8405141 |
Кронштейн подножки левый Подробнее |
|
|
 |
12 | 544008-8405017 |
Подножка нижняя Подробнее |
|
| 13 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
 |
15 | 252005 |
Шайба 8 Подробнее |
|
| 16 | 252135 |
Шайба 8Т Подробнее |
|
