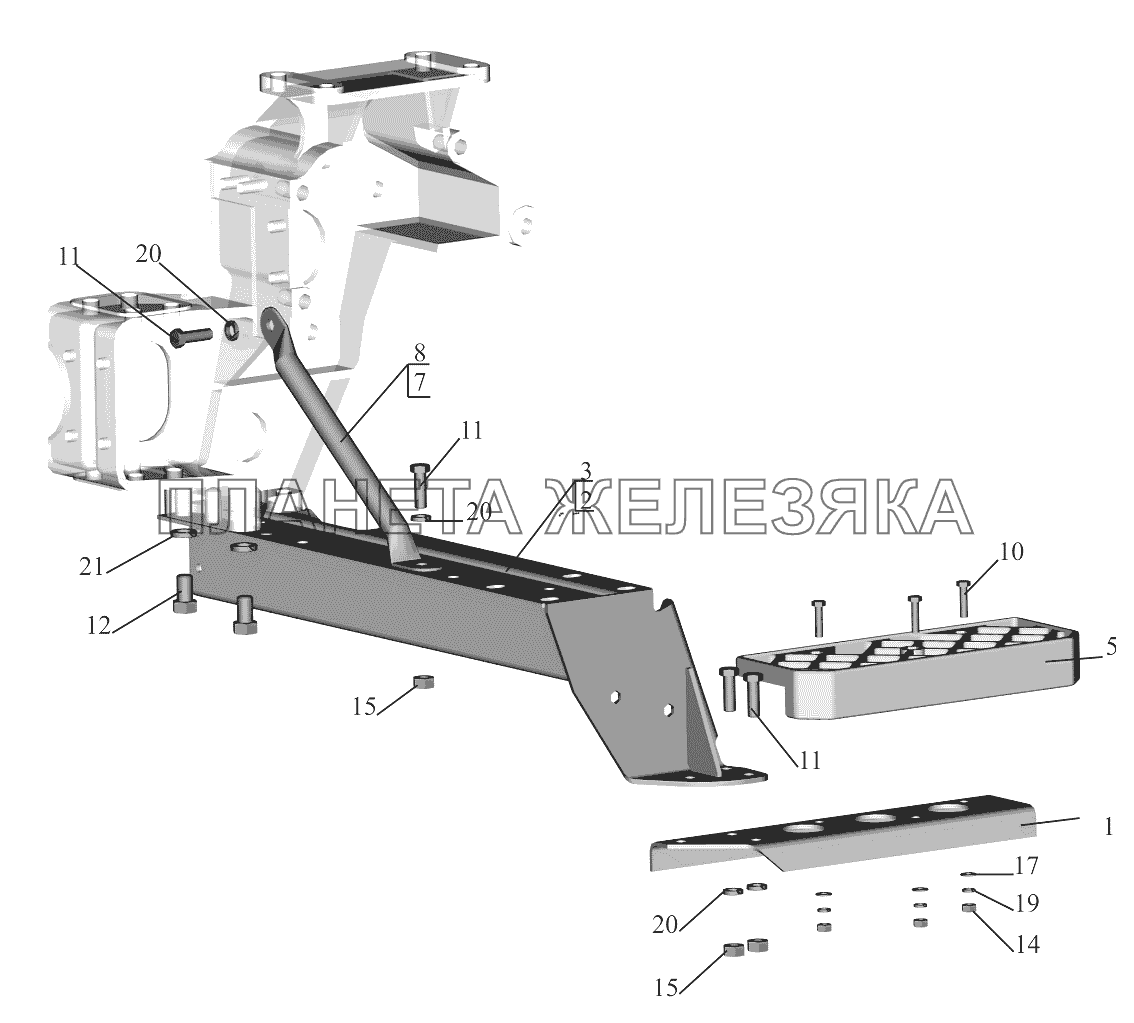

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 643019-8405141 |
Кронштейн подножки Подробнее |
|
|
| 2 | 643019-8405030 |
Опора Подробнее |
|
|
| 3 | 643019-8405031 |
Опора Подробнее |
|
|
 |
5 | 544008-8405017 |
Подножка нижняя Подробнее |
|
| 7 | 6430-8405086 |
Растяжка правая Подробнее |
|
|
| 8 | 6430-8405087 |
Растяжка левая Подробнее |
|
|
| 10 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 11 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 12 | 202137 |
Болт М16х1,5-6gх25 Подробнее |
|
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 250514 |
Гайка М12-6Н Подробнее |
|
|
 |
17 | 252005 |
Шайба 8 Подробнее |
|
| 19 | 252135 |
Шайба 8Т Подробнее |
|
|
| 20 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 21 | 252139 |
Шайба 16.ОТ Подробнее |
|
