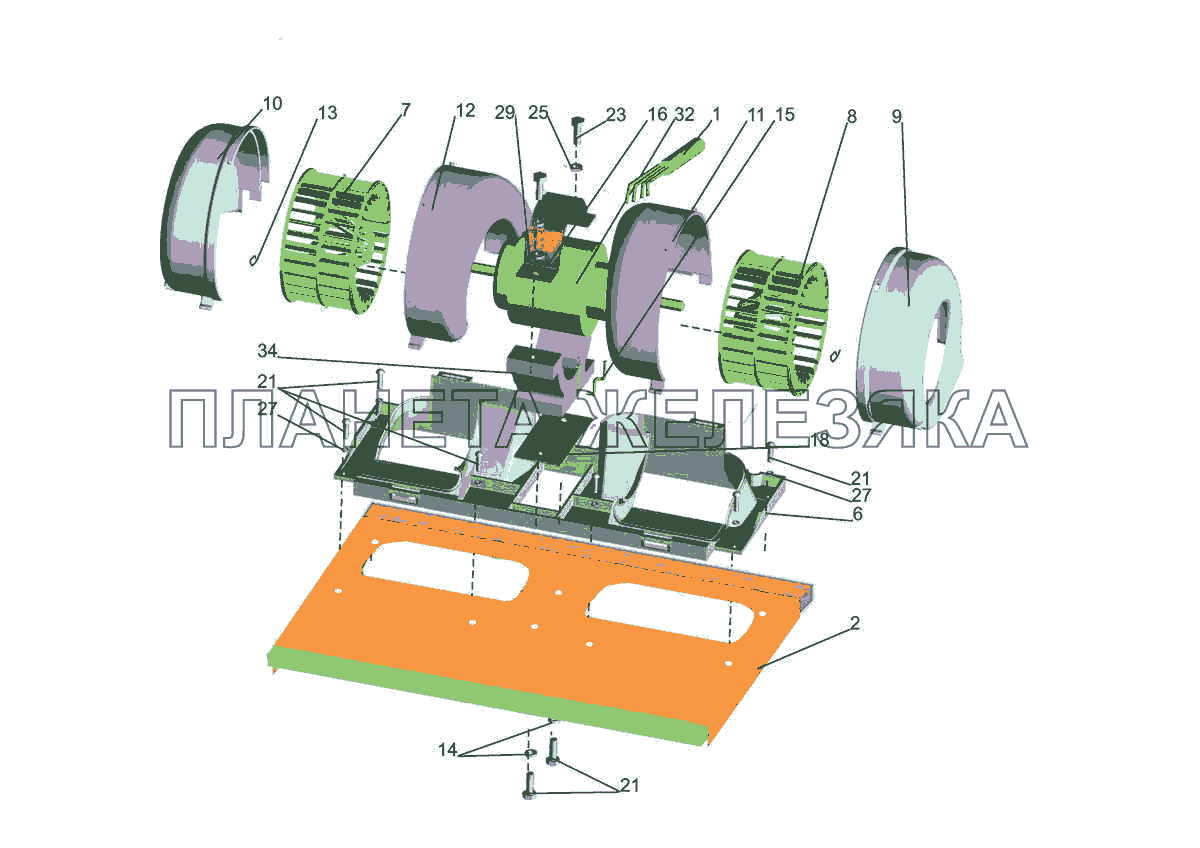

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5440-3724079-010 |
Жгут отопителя Подробнее |
|
|
| 2 | 643008-8118011 |
Основание вентиляторного блока Подробнее |
|
|
| 5 | 643008-8101389-040 |
Уплотнитель Подробнее |
|
|
| 6 | 6430-8118211 |
Основание улиток Подробнее |
|
|
 |
7 | 6430-8118212 |
Ротор вентилятора Подробнее |
|
 |
8 | 6430-8118213 |
Ротор вентилятора Подробнее |
|
| 9 | 6430-8118222 |
Стенка улитки наружная Подробнее |
|
|
| 10 | 6430-8118223 |
Стенка улитки наружная Подробнее |
|
|
| 11 | 6430-8118224 |
Стенка улитки внутренняя Подробнее |
|
|
| 12 | 6430-8118225 |
Стенка улитки внутренняя Подробнее |
|
|
| 13 | 6430-8118216 |
Скоба Подробнее |
|
|
| 15 | 6430-8118249 |
Фиксатор Подробнее |
|
|
| 16 | 6430-8118254-010 |
Прижим верхний Подробнее |
|
|
| 18 | 6430-8118256 |
Прокладка Подробнее |
|
|
| 19 | 643008-8101389-050 |
Уплотнитель Подробнее |
|
|
 |
21 | 220051 |
Винт М4-6gх10 Подробнее |
|
| 23 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 25 | 252004 |
Шайба 6 Подробнее |
|
|
| 27 | 252132 |
Шайба 4 Подробнее |
|
|
| 29 | 252134 |
Шайба 6Т Подробнее |
|
|
| 32 | 130111116 |
Электродвигатель "BOSCH" Подробнее |
|
|
| 32 | 280090020 |
Электродвигатель "ZEM" 24V Подробнее |
|
|
| 34 | ИЖКС733152.002-01 |
Держатель Подробнее |
|
