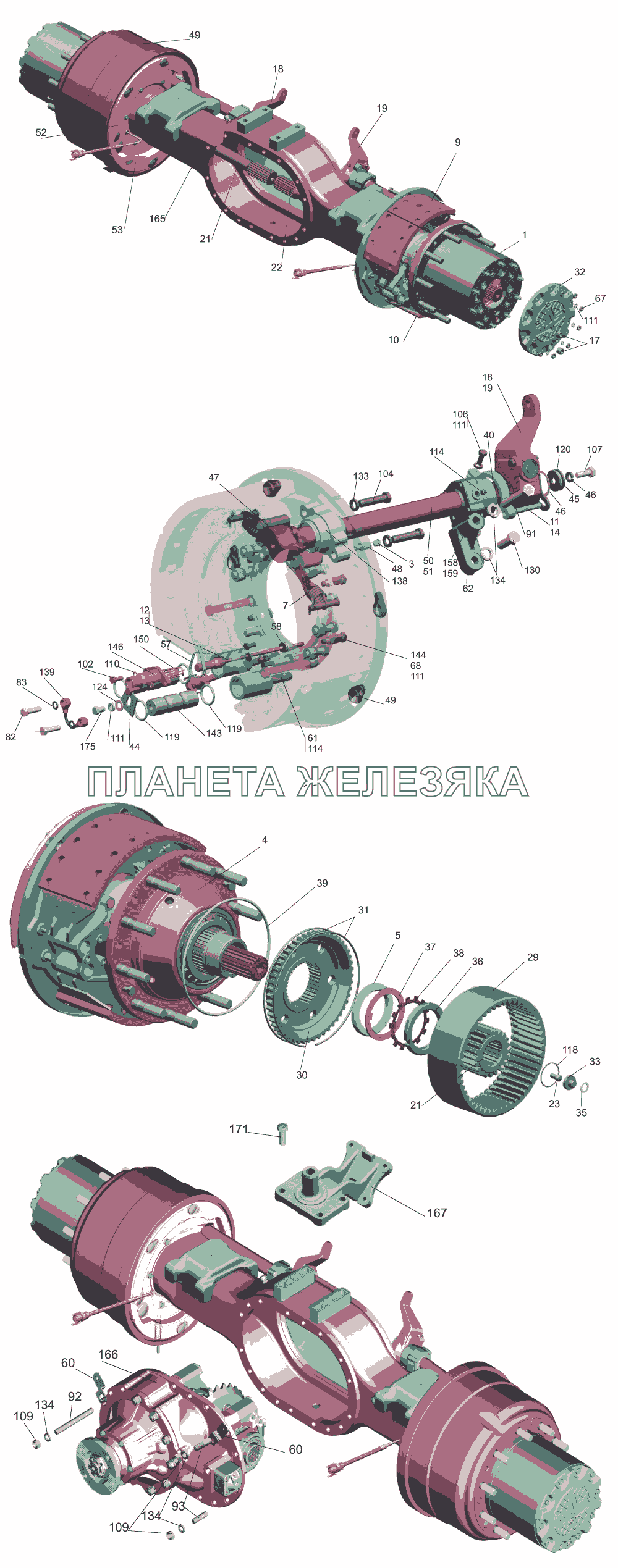

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5440-2405029 |
Корпус водила Подробнее |
|
|
| 1 | 5440-2405029-020 |
Корпус водила Подробнее |
|
|
| 3 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 4 | 544019-3104006 |
Ступица с крышкой Подробнее |
|
|
 |
5 | 5336-3104076 |
Гайка Подробнее |
|
 |
7 | 54326-3501034 |
Пружина стяжная Подробнее |
|
 |
9 | 5440-3502090 |
Колодка правая Подробнее |
|
| 10 | 5440-3502091 |
Колодка левая Подробнее |
|
|
 |
11 | 64221-3502180 |
Фиксатор Подробнее |
|
| 12 | 543203-3724764 |
Датчик АБС с кабелем (Wabco) Подробнее |
|
|
| 13 | 643008-3724764 |
Датчик АБС с кабелем Подробнее |
|
|
 |
14 | 64221-3502181 |
Фиксатор Подробнее |
|
| 17 | 54323-2401140 |
Пробка МК 24 Подробнее |
|
|
 |
18 | 64226-3502135-010 |
Рычаг регулировочный Подробнее |
|
 |
19 | 64226-3502136-010 |
Рычаг регулировочный Подробнее |
|
| 21 | 5440-2403070 |
Полуось Подробнее |
|
|
| 22 | 5440-2403071 |
Полуось Подробнее |
|
|
 |
23 | 5336-2403074-10 |
Упор полуоси Подробнее |
|
| 24 | 5440-2405028 |
Шестерня ведущая Подробнее |
|
|
 |
29 | 5440-2405050 |
Шестерня ведомая Подробнее |
|
 |
30 | 5440-2405051 |
Ступица шестерни Подробнее |
|
| 31 | 5440-2405053 |
Кольцо Подробнее |
|
|
| 32 | 5440-2405055-20 |
Крышка Подробнее |
|
|
 |
33 | 5336-2405071 |
Сухарь Подробнее |
|
| 35 | 5336-2405082 |
Шайба Подробнее |
|
|
 |
36 | 5336-3104087 |
Гайка Подробнее |
|
 |
37 | 5336-3104079 |
Шайба Подробнее |
|
 |
38 | 5336-3104080 |
Шайба Подробнее |
|
| 39 | 5336-3104140 |
Кольцо Подробнее |
|
|
| 40 | 103-3502162 |
Кольцо проставочное Подробнее |
|
|
 |
40 | 103-3502162-01 |
Кольцо проставочное Подробнее |
|
| 41 | 5440-3904016 |
Табличка нет на рис Подробнее |
|
|
| 41 | 64221-3724635 |
Кронштейн Подробнее |
|
|
| 44 | 64221-3701134 |
Стопор Подробнее |
|
|
 |
45 | 101-3501155-10 |
Прижим Подробнее |
|
| 46 | 64221-3501160 |
Прокладка Подробнее |
|
|
 |
47 | 5336-3501192-01 |
Заглушка Подробнее |
|
| 48 | 5440-3502023 |
Переходник Подробнее |
|
|
 |
49 | 5440-3502070 |
Барабан Подробнее |
|
 |
50 | 5440-3502110-010 |
Кулак разжимной Подробнее |
|
 |
51 | 5440-3502111-010 |
Кулак разжимной Подробнее |
|
| 52 | 5440-3502150-030 |
Щит тормоза правый Подробнее |
|
|
| 53 | 5440-3502151-030 |
Щит тормоза левый Подробнее |
|
|
| 57 | 6430-3724625 |
Хомут крепления проводов Подробнее |
|
|
| 58 | 500-5001138-Б |
Втулка Подробнее |
|
|
| 60 | 64221-3724635 |
Кронштейн Подробнее |
|
|
 |
61 | 152-3502195 |
Удлинитель Подробнее |
|
| 62 | 103Т-3502043 |
Прокладка регулировочная Подробнее |
|
|
| 67 | 374377 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 68 | 250612 |
Гайка М10-6Н Подробнее |
|
|
| 72 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 73 | 401602 |
Сапун Подробнее |
|
|
 |
82 | 310122-П29 |
Болт М10х1-6gх21 Подробнее |
|
| 83 | 312434-П |
Прокладка Подробнее |
|
|
 |
91 | 372653 |
Болт М16х1,5-6gх85 Подробнее |
|
 |
92 | 373538 |
Шпилька М16х140 Подробнее |
|
 |
93 | 373650 |
Шпилька М16х36 Подробнее |
|
| 102 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 103 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 104 | 201594 |
Болт М14-6gх55 Подробнее |
|
|
| 106 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 107 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 109 | 374727 |
Гайка М16х1,5-5Н6Н Подробнее |
|
|
| 110 | 252135 |
Шайба 8Т Подробнее |
|
|
| 111 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 114 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
 |
118 | 400452 |
Кольцо В55 Подробнее |
|
| 119 | 030-038-46-2-3 |
Кольцо Подробнее |
|
|
| 120 | 032-040-46-2-3 |
Кольцо Подробнее |
|
|
| 124 | 252006 |
Шайба 10 Подробнее |
|
|
| 124 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 130 | 372629 |
Болт М16х1,5-6gх45 Подробнее |
|
|
| 133 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 134 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
 |
138 | 103-3502018-10 |
Подшипник кулака передний Подробнее |
|
 |
139 | 103-3501200 |
Маслопровод Подробнее |
|
 |
143 | 103-3501132 |
Ось Подробнее |
|
| 144 | 152-3502153 |
Переходник Подробнее |
|
|
 |
145 | 103-3501203 |
Заглушка Подробнее |
|
 |
146 | 151-3538112 |
Кронштейн датчика Подробнее |
|
| 149 | 103-3502033-10 |
Крышка Подробнее |
|
|
| 150 | 8997605104 |
Втулка (Wabco) Подробнее |
|
|
 |
158 | 103-3502025-20 |
Подшипник задний Подробнее |
|
|
|
159 | 103-3502025-20 |
Подшипник задний Подробнее |
|
| 165 | 64301-2401010-030 |
Картер моста (пневмоподвеска, 6х4) Подробнее |
|
|
| 166 | 544019-2402010 |
Редуктор Подробнее |
|
|
| 166 | 544019-2402010-010 |
Редуктор Подробнее |
|
|
| 167 | 544008-2919080 |
Кронштейн Подробнее |
|
|
| 171 | 372923 |
Болт М20х1,5-6gх50 Подробнее |
|
|
| 175 | 201493 |
Болт М10-6gх16 Подробнее |
|
