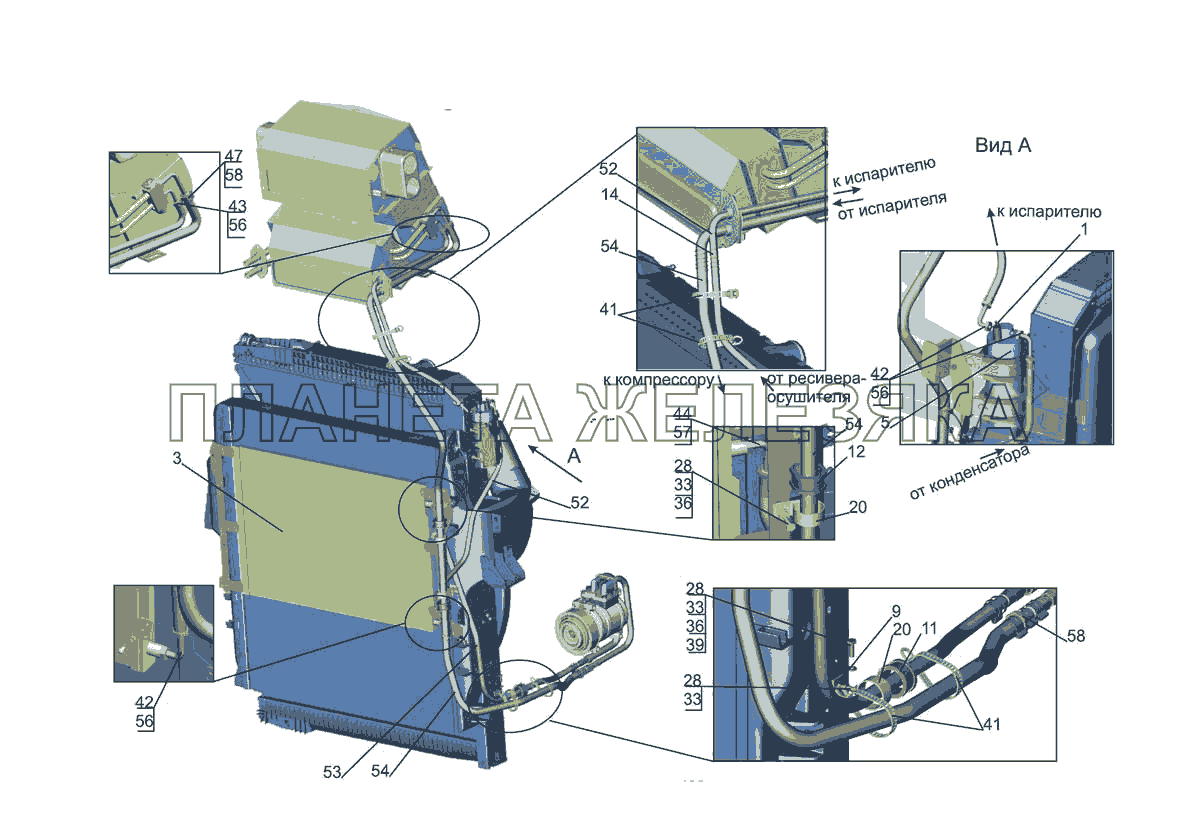

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 643008-3700092 |
Установка электрооборудования кондиционера Подробнее |
|
|
| 3 | 544019-8100034 |
Установка конденсатора Подробнее |
|
|
| 5 | 544020-8100036 |
Установка ресивера-осушителя Подробнее |
|
|
| 9 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 11 | 64227-3506025 |
Прокладка Подробнее |
|
|
| 12 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 14 | 500-3506097 |
Пружина Подробнее |
|
|
| 19 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 20 | 64221-3724631 |
Хомут Подробнее |
|
|
| 28 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 33 | 252004 |
Шайба 6 Подробнее |
|
|
| 36 | 252154 |
Шайба 6Л Подробнее |
|
|
| 39 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 41 | TSL-102-M |
Кабельная стяжка Подробнее |
|
|
| 42 | ДЯКЛ-АФК011.001 |
Фитинг ф8-90° Подробнее |
|
|
| 43 | ДЯКЛ-АФК011.002 |
Фитинг ф8-90° Подробнее |
|
|
| 44 | ДЯКЛ-АФК011.003 |
Фитинг ф 10-90° Подробнее |
|
|
| 47 | ДЯКЛ-АФК011.006 |
Фитинг ф13-90° Подробнее |
|
|
| 52 | ДЯКЛ-АФК011.017-04 |
Шланг ф8 Подробнее |
|
|
| 53 | ДЯКЛ-АФК011.018-01 |
Шланг ф10 Подробнее |
|
|
| 54 | ДЯКЛ-АФК011.019-02 |
Шланг ф13 Подробнее |
|
|
| 56 | ДЯКЛ-АФК011.011 |
Хомут, G 8 Подробнее |
|
|
| 57 | ДЯКЛ-АФК011.012 |
Хомут, G10 Подробнее |
|
|
| 58 | ДЯКЛ-АФК011.013 |
Хомут, G13 Подробнее |
|
