| ← Кран управления отопителем | Установка шлангов отопителя 54327-8100006-010 → |

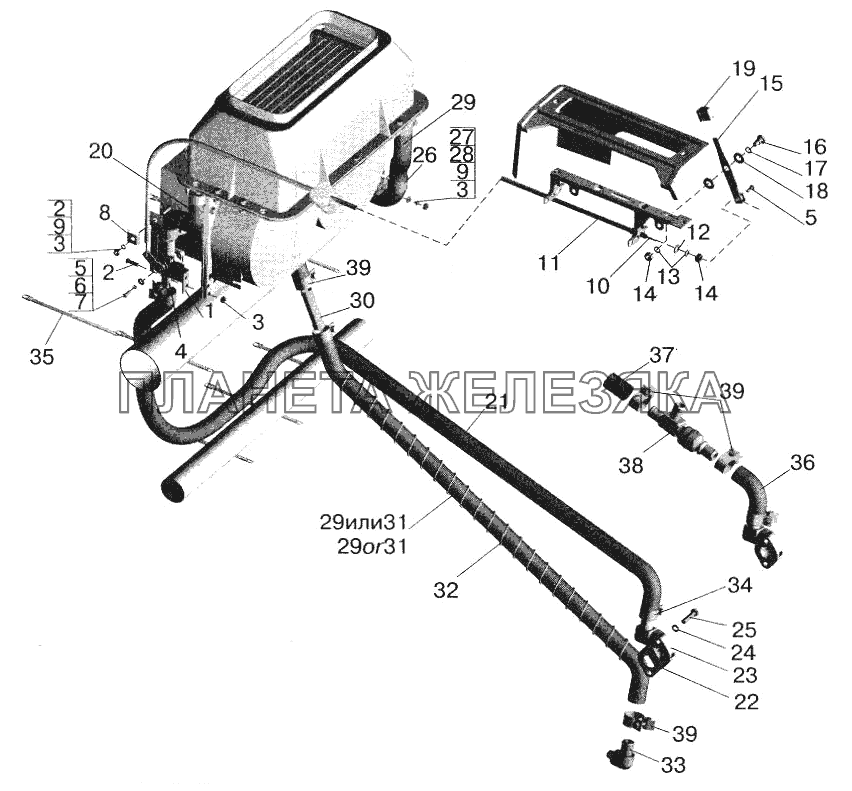

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-8101191 |
Кронштейн Подробнее |
|
|
| 2 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 3 | 250508 |
Гайка М6-6Н Подробнее |
|
|
 |
4 | 64221-8101150 |
Кран управления отопителем Подробнее |
|
| 5 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 6 | 252133 |
Шайба 5Т Подробнее |
|
|
| 7 | 252003 |
Шайба 5 Подробнее |
|
|
| 8 | 64221-8109044 |
Прижим Подробнее |
|
|
| 9 | 252154 |
Шайба 6Л Подробнее |
|
|
| 10 | 64221-8109133 |
Тяга нижняя Подробнее |
|
|
| 11 | 64221-8109138 |
Оболочка средняя Подробнее |
|
|
 |
12 | 252005 |
Шайба 8 Подробнее |
|
| 13 | 252155 |
Шайба 8Л Подробнее |
|
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 642221-8109036 |
Рычаг Подробнее |
|
|
| 16 | 64221-8109026 |
Ось Подробнее |
|
|
| 17 | 252156 |
Шайба 10Л Подробнее |
|
|
| 18 | 5336-8109032 |
Шайба Подробнее |
|
|
| 19 | 64221-8109048 |
Рукоятка Подробнее |
|
|
| 20 | 64221-8101036 |
Шланг подводящий передний Подробнее |
|
|
| 21 | 64229-1015146 |
Шланг L=1465мм рукав 18х27-1,6 Подробнее |
|
|
| 21 | 6432-8101032 |
Шланг L=2000мм рукав 20х29-1,6 Подробнее |
|
|
| 22 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
| 23 | 64301-8101338 |
Фланец подводящий Подробнее |
|
|
| 24 | 252135 |
Шайба 8Т Подробнее |
|
|
| 25 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 26 | 379665 |
Кпяммер Подробнее |
|
|
| 27 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 28 | 252004 |
Шайба 6 Подробнее |
|
|
| 29 | 5336-8101037 |
Шланг отопителя подводящий задний (1-750 мм, диаметр 16Х28) Подробнее |
|
|
| 29 | 64221-8101039 |
Шланг отопителя отводящий L=900мм рукав 16х25-1,6 Подробнее |
|
|
| 30 | 6430-8101347-010 |
Переходник Подробнее |
|
|
| 31 | 64229-8101036 |
Шланг L=940мм рукав 16х25-1,6 Подробнее |
|
|
| 32 | 504В-1013045 |
Пружина Подробнее |
|
|
| 33 | 64226-8101343 |
Переходник Подробнее |
|
|
| 34 | 500-1303160 |
Хомут Подробнее |
|
|
| 35 | 64221-3724628 |
Хомут Подробнее |
|
|
| 36 | 64221-1015178 |
Шланг Подробнее |
|
|
| 37 | 643022-8101036 |
Шланг L=1700мм рукав 18х27-1,6 Подробнее |
|
|
| 38 | 6430-8101373 |
Тройник Подробнее |
|
|
| 39 | 64229-1303160 |
Хомут d=28 Подробнее |
|
|
| 39 | 64229-1303160 |
Хомут d=28 Подробнее |
|
