| ← Картер и насос масляный коробки передач | Механизм переключения передач → |

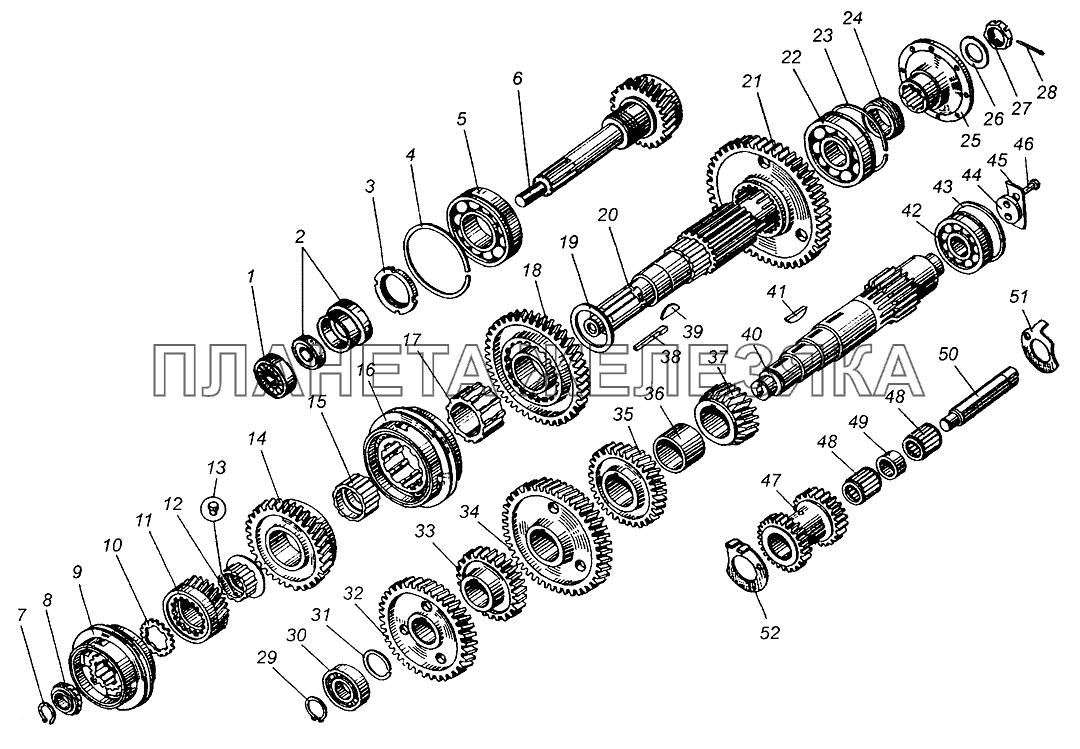

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 210-1701240-Б |
Фланец крепления кардана к вторичному валу Подробнее |
|
||
| 236-1701478 |
Корпус манжеты Подробнее |
|
||
| 240-1307091 |
Манжета Подробнее |
|
||
| 240-1307094 |
Пружина манжеты Подробнее |
|
||
| 1 | 60205КУ |
Шарикоподшипник первичного вала передний Подробнее |
|
|
 |
2 | 240-1307090 |
Манжета в сборе - первичного вала КП Подробнее |
|
 |
3 | 311810-П2 |
Гайка заднего подшипника первичного вала кольцевая Подробнее |
|
 |
4 | 200-1701034 |
Кольцо стопорное подшипника первичного вала Подробнее |
|
| 5 | 170314Л |
Подшипник шариковый первичного вала задний 70х150х35 Подробнее |
|
|
 |
6 | 236Н-1701027-Б |
Вал первичный коробки передач с трубкой в сборе Подробнее |
|
 |
7 | 236-1701067-А |
Кольцо пружинное упорное переднего подшипника промежуточного и вторичного валов Подробнее |
|
| 8 | 70-592708М1 |
Роликоподшипник вторичного вала передний Подробнее |
|
|
 |
9 | 236-1701151-А |
Синхронизатор 4-й и 5-й передач в сборе Подробнее |
|
 |
10 | 236-1701144-Г |
Шайба Подробнее |
|
 |
10 | 236-1701144-Д |
Шайба Подробнее |
|
| 10 | 236-1701144-Е |
Шайба Подробнее |
|
|
 |
11 | 236У-1701129 |
Шестерни пятой передачи вторичного вала в сборе Подробнее |
|
 |
12 | 236-1701138 |
Втулка шестерни пятой передачи вторичного вала в сборе Подробнее |
|
|
|
13 | 236-1701138 |
Втулка шестерни пятой передачи вторичного вала в сборе Подробнее |
|
 |
14 | 236-1701131 |
Шестерня третьей передачи вторичного вала Подробнее |
|
 |
15 | 236-1701135 |
Втулка шестерни третьей передачи вторичного вала Подробнее |
|
 |
16 | 236-1701150-Б2 |
Синхронизатор 2-й и 3-й передач в сборе Подробнее |
|
 |
17 | 236-1701113-Б2 |
Втулка распорная шестерен второй и третьей передач вторичного вала Подробнее |
|
 |
18 | 236-1701127 |
Шестерня второй передачи вторичного вала Подробнее |
|
 |
19 | 236-1701122-А |
Шайба упорная шестерни 2-й передачи вторичного вала Подробнее |
|
| 20 | 236-1701105-Б |
Вал вторичный Подробнее |
|
|
| 21 | 236-1701112 |
Шестерня первой передачи и заднего хода вторичного вала Подробнее |
|
|
 |
22 | 50411 |
Шарикоподшипник вторичного вала задний Подробнее |
|
| 23 | 200-1701192 |
Кольцо стопорное Подробнее |
|
|
| 24 | 236-3802033-Б |
Червяк привода спидометра Подробнее |
|
|
| 25 | 236-1701240-Б2 |
Фланец крепления кардана к вторичному валу Подробнее |
|
|
| 26 | 236-1701243 |
Шайба пружинная Подробнее |
|
|
 |
27 | 311710-П29 |
Гайка крепления фланца Подробнее |
|
| 28 | 258072-П29 |
Шплинт разводной Подробнее |
|
|
|
|
29 | 236-1701067-А |
Кольцо пружинное упорное переднего подшипника промежуточного и вторичного валов Подробнее |
|
| 30 | 102308К1 |
Роликоподшипник промежуточного вала Подробнее |
|
|
| 31 | 236-1701063 |
Кольцо пружинное упорное шестерни промежуточного вала Подробнее |
|
|
 |
32 | 236Н-1701056-А |
Шестерня постоянного зацепления промежуточного вала Подробнее |
|
 |
33 | 236-1701057 |
Шестерня отбора мощности коробки передач Подробнее |
|
 |
34 | 236У-1701053 |
Шестерня пятой передачи промежуточного вала Подробнее |
|
 |
35 | 236-1701051 |
Шестерня третьей передачи промежуточного вала Подробнее |
|
 |
36 | 236-1701059 |
Втулка шестерен второй и третьей передач промежуточного вала Подробнее |
|
| 37 | 236-1701050 |
Шестерня второй передачи промежуточного вала Подробнее |
|
|
| 38 | 236-1701145-А |
Шпонка замковая упорная шайбы шестерни 5-й передачи Подробнее |
|
|
 |
39 | 314001-П2 |
Шпонка сегментная Подробнее |
|
| 40 | 236-1701048 |
Вал промежуточный Подробнее |
|
|
 |
41 | 314000-П2 |
Шпонка сегментная Подробнее |
|
| 42 | 692409КМ |
Роликоподшипник промежуточного вала задний Подробнее |
|
|
 |
43 | 200-1701065 |
Кольцо стопорное Подробнее |
|
| 44 | 200-1701060 |
Шайба упорная Подробнее |
|
|
| 45 | 236-1701076 |
Планка стопорная болтов упорной шайбы заднего подшипника Подробнее |
|
|
| 46 | 201563-П2 |
Болт упорной шайбы заднего подшипника промежуточного вала Подробнее |
|
|
| 47 | 236-1701082-А |
Блок шестерен заднего хода Подробнее |
|
|
| 48 | 64907К |
Подшипник роликовый блока шестерен заднего хода Подробнее |
|
|
| 49 | 200-1701084 |
Втулка промежуточная подшипников блока шестерен заднего хода Подробнее |
|
|
 |
50 | 236-1701092 |
Ось блока шестерен заднего хода Подробнее |
|
| 51 | 236-1701087 |
Штифт замка штоков вилок переключения передач Подробнее |
|
|
 |
52 | 236-1701093 |
Шайба упорная передняя Подробнее |
