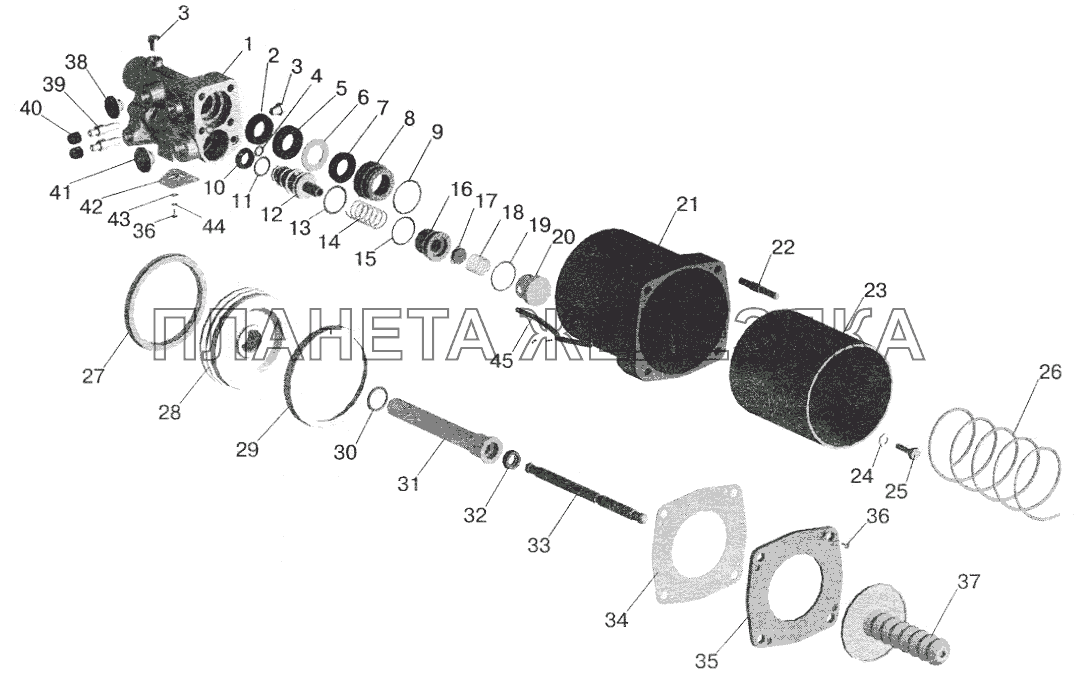

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-1809205 |
Корпус цилиндра Подробнее |
|
|
| 2 | 6430-1609324 |
Манжета Подробнее |
|
|
| 3 | 262541 |
Пробка КГ 1/8" Подробнее |
|
|
| 4 | 008-012-25-2-2 |
Кольцо Подробнее |
|
|
| 5 | 6430-1609310 |
Кольцо Подробнее |
|
|
| 6 | 6430-1609306 |
Шайба Подробнее |
|
|
| 7 | 6430-1609321 |
Манжета Подробнее |
|
|
| 8 | 6430-1609304 |
Втулка Подробнее |
|
|
| 9 | 033-036-19-2-2 |
Кольцо Подробнее |
|
|
| 10 | 6430-1609325 |
Манжета Подробнее |
|
|
| 11 | 018-022-25-2-2 |
Кольцо Подробнее |
|
|
| 12 | 6430-1609214 |
Поршень следящий Подробнее |
|
|
| 13 | 025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 14 | 6430-1609224 |
Пружина Подробнее |
|
|
| 15 | 027-030-19-2-2 |
Кольцо Подробнее |
|
|
| 16 | 6430-1609218 |
Седло Подробнее |
|
|
| 17 | 500-3515230-10 |
Клапан усилителя сцепления Подробнее |
|
|
| 18 | 842-8524120 |
Пружина Подробнее |
|
|
| 19 | 030-033-19-2-2 |
Кольцо Подробнее |
|
|
| 20 | 6430-1609233 |
Опора Подробнее |
|
|
| 21 | 6430-1609202 |
Цилиндр Подробнее |
|
|
| 22 | 373165 |
Шпилька М10х40 Подробнее |
|
|
| 23 | 6430-1609203 |
Гильза Подробнее |
|
|
| 24 | 375458 |
Шайба 8 Подробнее |
|
|
| 25 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 26 | 6430-1609242 |
Пружина Подробнее |
|
|
| 27 | 6430-1609322 |
Манжета Подробнее |
|
|
| 28 | 6430-1609207 |
Поршень Подробнее |
|
|
| 29 | 6430-1609302 |
Кольцо Подробнее |
|
|
| 30 | 020-025-30-2-2 |
Кольцо Подробнее |
|
|
| 31 | 6430-1609236 |
Вал Подробнее |
|
|
| 32 | 6430-1609517 |
Уплотнитель Подробнее |
|
|
| 33 | 64229-1609241 |
Шток Подробнее |
|
|
| 34 | 6430-1609237 |
Крышка Подробнее |
|
|
| 35 | 6430-1609216 |
Пластина цилиндра Подробнее |
|
|
| 36 | 220050 |
Винт М4-6gх8 Подробнее |
|
|
| 37 | 64226-1602718 |
Колпак защитный Подробнее |
|
|
| 38 | 378941 |
Заглушка М14х1,5 Подробнее |
|
|
| 39 | 101-1609114 |
Клапан перепускной Подробнее |
|
|
 |
40 | 12-3501049 |
Колпачок клапана Подробнее |
|
| 41 | 378942 |
Заглушка М16х1,5 Подробнее |
|
|
| 42 | 6430-1609225 |
Сапун Подробнее |
|
|
| 43 | 252002 |
Шайба 4 Подробнее |
|
|
| 44 | 252132 |
Шайба 4 Подробнее |
|
|
| 45 | 64301-1609320 |
Трубка Подробнее |
|
