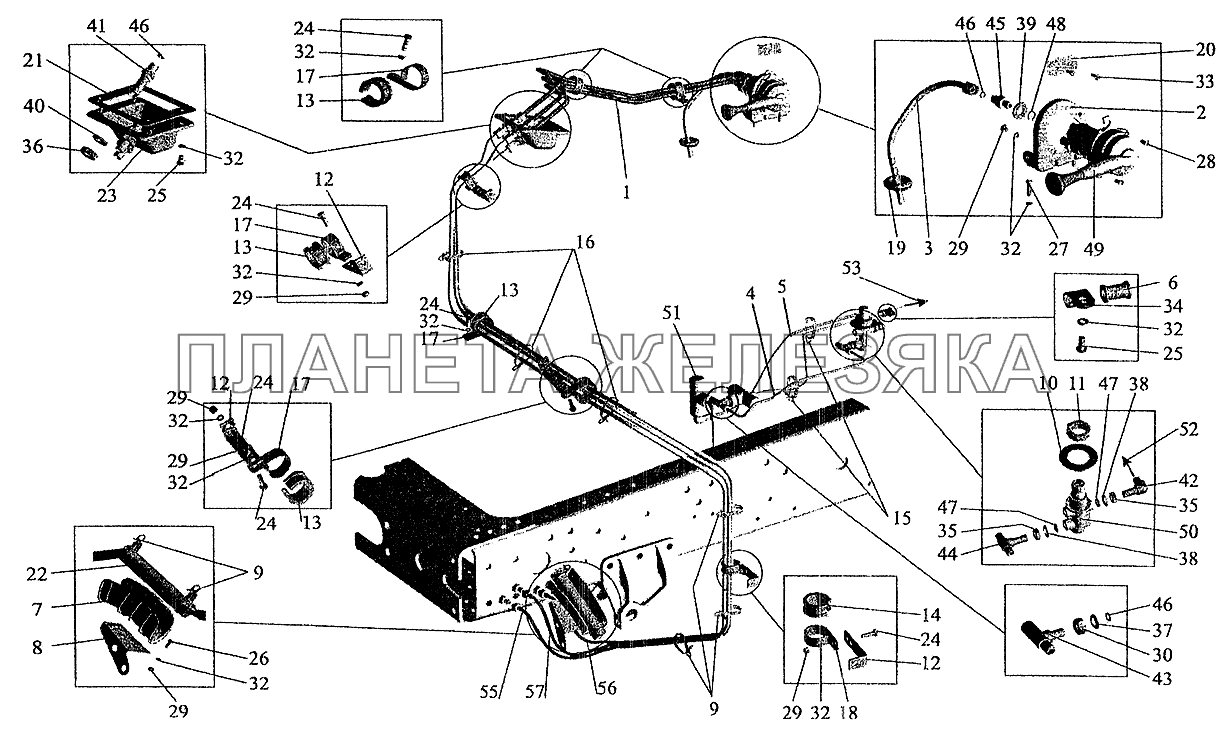

/126.gif "Привод стояночного тормоза и ВТС на МАЗ-533608, МАЗ-533605, МАЗ-533603, МАЗ-533602, МАЗ-630308 МАЗ-6303 (2005)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64229-3537020 |
Трубка Подробнее |
|
|
| 2 | 64221-3537044-01 |
Кронштейн Подробнее |
|
|
| 3 | 64226-3537052 |
Трубка Подробнее |
|
|
| 4 | 64226-3570212-10 |
Трубка Подробнее |
|
|
| 5 | 64226-3570240-10 |
Трубка Подробнее |
|
|
| 6 | 500-1104541-Б |
Втулка Подробнее |
|
|
| 7 | 64221-3506034 |
Короб Подробнее |
|
|
| 8 | 64221-3506036-01 |
Кронштейн Подробнее |
|
|
| 9 | 64227-3537048 |
Хомут Подробнее |
|
|
| 10 | 64221-3570037 |
Прокладка Подробнее |
|
|
 |
11 | 64221-3570039 |
Прижим Подробнее |
|
| 12 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 13 | 64221-3724421 |
Прокладка Подробнее |
|
|
| 14 | 64221-3724420 |
Прокладка Подробнее |
|
|
| 15 | 64227-3724620 |
Лента стяжная Подробнее |
|
|
| 16 | 64227-3724622 |
Хомут крепления проводов Подробнее |
|
|
| 17 | 64221-3724631 |
Хомут Подробнее |
|
|
| 18 | 64221-3724632 |
Хомут Подробнее |
|
|
| 19 | 200-3802038 |
Втулка Подробнее |
|
|
| 20 | 6422-3903037 |
Табличка Подробнее |
|
|
| 21 | 64221-3537054 |
Прокладка Подробнее |
|
|
| 22 | 64221-3506090 |
Оболочка защитная Подробнее |
|
|
| 23 | 64221-3537058 |
Основание Подробнее |
|
|
| 24 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 25 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
| 26 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 27 | 220109 |
Винт М6-6gх25 Подробнее |
|
|
| 28 | 221604 |
Винт М6-6gх14 Подробнее |
|
|
| 29 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 30 | 250513 |
Гайка М10х1-6Н Подробнее |
|
|
| 31 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
| 32 | 252134 |
Шайба 6Т Подробнее |
|
|
| 33 | 240818 |
Винт М4х12 Подробнее |
|
|
| 34 | 315403 |
Кляммер Подробнее |
|
|
| 35 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 36 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 37 | 375600 |
Шайба 10 Подробнее |
|
|
 |
38 | 375818 |
Шайба 12 Подробнее |
|
| 39 | 375919 |
Шайба 14 Подробнее |
|
|
| 40 | 252159 |
Шайба 16Л Подробнее |
|
|
 |
41 | 401509 |
Ниппель Подробнее |
|
 |
42 | 402737 |
Угольник Подробнее |
|
 |
43 | 403008 |
Тройник Подробнее |
|
 |
44 | 403010 |
Тройник Подробнее |
|
 |
45 | 404249 |
Штуцер Подробнее |
|
| 46 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 47 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 48 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 49 | 64221-3537010 |
Кран Подробнее |
|
|
 |
50 | 100-3537110 |
Кран моторного тормоза Подробнее |
|
 |
51 | 64221-3562010 |
Клапан двухмагистральный Подробнее |
|
| 52 | [К двухмагистральному клапану] |
К двухмагистральному клапану Подробнее |
|
|
| 53 | [К пневмосигналу] |
К пневмосигналу Подробнее |
|
|
| 55 | 642208-3506180 |
Трубка (к выводу 1) Подробнее |
|
|
| 56 | 642208-3506132 |
Трубка (к выводу 22) Подробнее |
|
|
| 57 | 642208-3506136 |
Трубка (к выводу 21) Подробнее |
|
