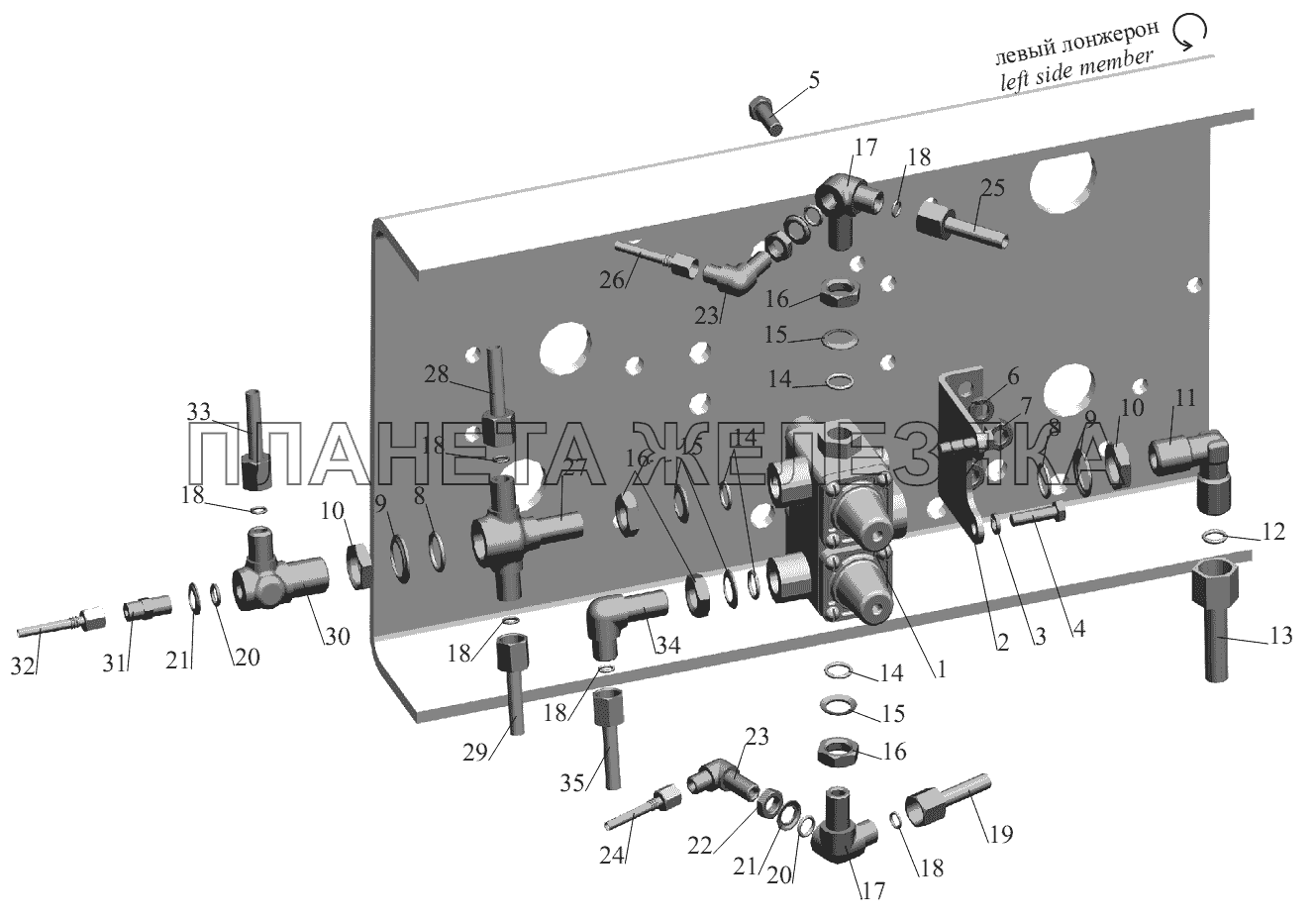

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 8122.35.15.300 |
Клапан защитный четырехконтурный Подробнее |
|
|
| 2 | 6430-3515015 |
Кронштейн Подробнее |
|
|
| 3 | 252135 |
Шайба 8Т Подробнее |
|
|
| 4 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 5 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 6 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 7 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 8 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
| 9 | 376145 |
Шайба 22 Подробнее |
|
|
| 10 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 11 | 402801 |
Угольник Подробнее |
|
|
| 11 | 402801-01 |
Угольник Подробнее |
|
|
| 12 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 13 | 555035-3506148 |
Трубка Подробнее |
|
|
| 14 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 15 | 357960 |
Шайба 16 Подробнее |
|
|
| 16 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
 |
17 | 402969 |
Угольник Подробнее |
|
| 18 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 19 | 555035-3506193 |
Трубка Подробнее |
|
|
| 20 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
 |
21 | 375818 |
Шайба 12 Подробнее |
|
| 22 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
23 | 402737 |
Угольник Подробнее |
|
| 24 | 555035-3506104 |
Трубка Подробнее |
|
|
| 25 | 555035-3506194 |
Трубка Подробнее |
|
|
| 26 | 555035-3506102 |
Трубка Подробнее |
|
|
| 27 | 403401 |
Крестовина Подробнее |
|
|
| 28 | 555035-3506248 |
Трубка Подробнее |
|
|
| 29 | 555035-3506358 |
Трубка Подробнее |
|
|
 |
30 | 403041 |
Тройник Подробнее |
|
 |
31 | 404391 |
Штуцер Подробнее |
|
| 32 | 555035-3506319 |
Трубка Подробнее |
|
|
| 33 | 555035-3506154 |
Трубка Подробнее |
|
|
 |
34 | 402947 |
Угольник Подробнее |
|
| 35 | 555035-3506187 |
Трубка Подробнее |
|
