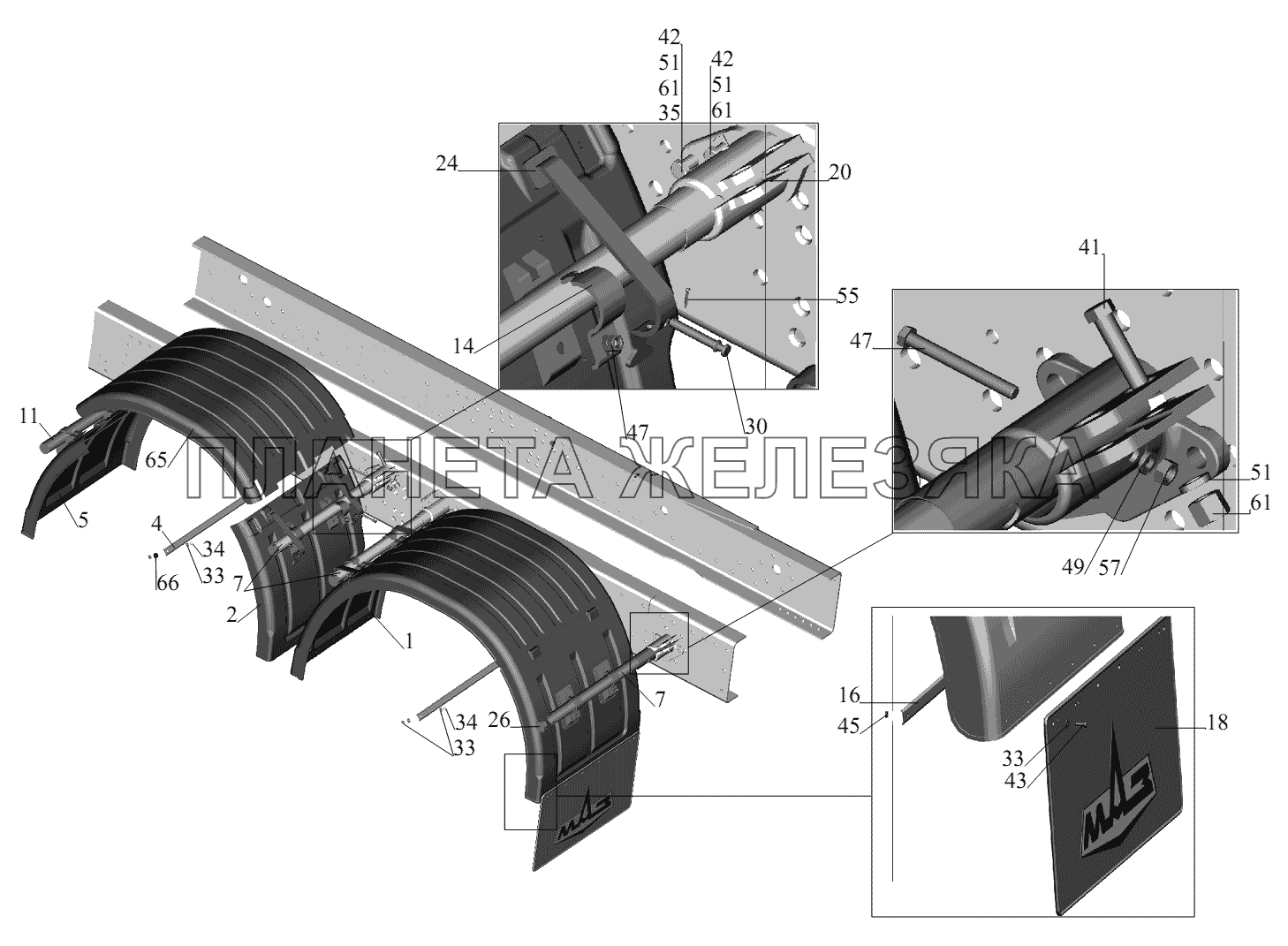

| ← Установка крыльев 534008-8500048 | Установка крыльев 555102-8500048-050 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 650108-8511010-050 |
Крыло боковое Подробнее |
|
|
| 2 | 650108-8511011-050 |
Крыло боковое Подробнее |
|
|
| 4 | 5440-8511008 |
Пластина Подробнее |
|
|
| 5 | 5440-8511010-050 |
Крыло боковое Подробнее |
|
|
 |
7 | 54322-8511123 |
Кронштейн Подробнее |
|
| 11 | 9506-8511123-010 |
Кронштейн Подробнее |
|
|
 |
14 | 54321-8511042 |
Скоба Подробнее |
|
 |
16 | 54321-8511053-010 |
Пластина Подробнее |
|
 |
18 | 54321-8511111 |
Брызговик нижний Подробнее |
|
| 18 | 54321-8511111-001 |
Брызговик нижний Подробнее |
|
|
| 20 | 650108-8511122 |
Кронштейн Подробнее |
|
|
| 24 | 54321-8511129-010 |
Фиксатор Подробнее |
|
|
| 26 | 54322-8511189 |
Заглушка Подробнее |
|
|
| 30 | 54321-8511267 |
Палец Подробнее |
|
|
| 33 | 252037 |
Шайба 6 Подробнее |
|
|
| 34 | 374178 |
Гайка М6-6Н Подробнее |
|
|
| 35 | 375964 |
Шайба 16 Подробнее |
|
|
| 41 | 200840 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 42 | 200842 |
Болт М14х1,5-6gх65 Подробнее |
|
|
| 43 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 45 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 47 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 49 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 51 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 55 | 258038 |
Шплинт 3,2х16 Подробнее |
|
|
| 57 | 370565 |
Болт М10-6gх90 Подробнее |
|
|
| 61 | 374626 |
Гайка М14Х1.5-6Н Подробнее |
|
|
| 65 | К-700.01 |
Часть крыла верхняя Подробнее |
|
|
| 66 | К-700.02-05 |
Шайба дистанционная Подробнее |
|
