| ← Крепление топливного бака 650136-1101002 | Установка топливопроводов 650136-1104002-010, 631236-1104002-010(без подогревателя) → |

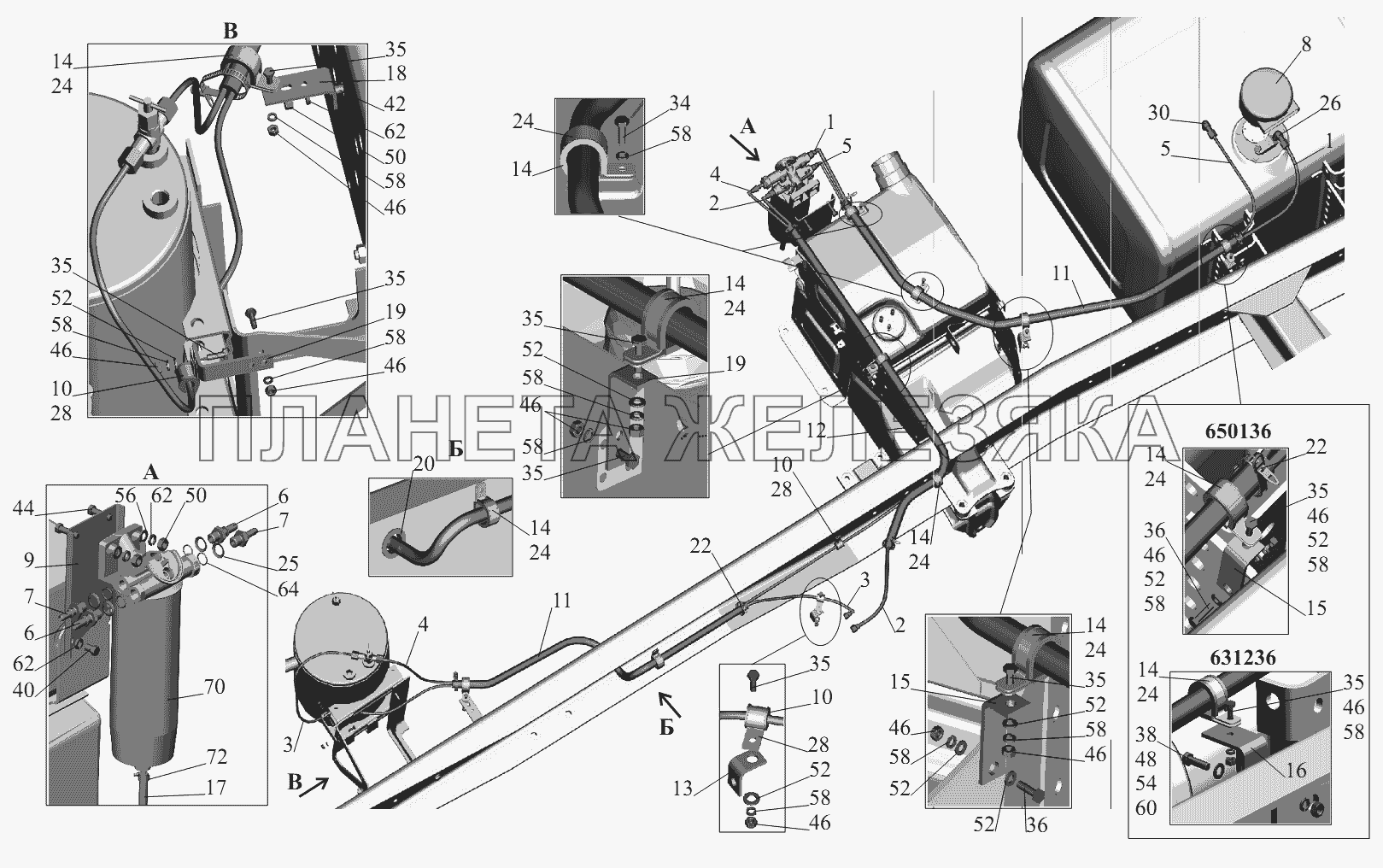

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 631236-1104492 |
Топливопровод Подробнее |
|
|
| 1 | 650136-1104492 |
Топливопровод Подробнее |
|
|
| 2 | 650136-1104500 |
Топливопровод Подробнее |
|
|
| 3 | 650136-1104580 |
Топливопровод Подробнее |
|
|
| 4 | 650136-1104586 |
Топливопровод Подробнее |
|
|
| 5 | 631236-1104607 |
Топливопровод Подробнее |
|
|
| 5 | 650136-1104607 |
Топливопровод Подробнее |
|
|
| 6 | 650136-1104013 |
Переходник Подробнее |
|
|
| 7 | 650136-1104015 |
Переходник Подробнее |
|
|
 |
8 | 64221-1104019-001 |
Крышка Подробнее |
|
| 9 | 650136-1104042 |
Кронштейн Подробнее |
|
|
| 10 | 500-1104542 |
Втулка Подробнее |
|
|
| 11 | 544019-1104542 |
Лента 19x16x35 Подробнее |
|
|
| 12 | 643010-1104543 |
Лента 19x16x35 (L=1500мм) Подробнее |
|
|
| 13 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 14 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 15 | 6317-3506052 |
Кронштейн Подробнее |
|
|
| 16 | 5433-3506052 |
Кронштейн Подробнее |
|
|
| 17 | 5433-3506062 |
Шланг Подробнее |
|
|
| 18 | 64221-3506057 |
Кронштейн Подробнее |
|
|
| 19 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 20 | 200-3724042 |
Втулка Подробнее |
|
|
| 22 | 6430-3724624 |
Хомут Подробнее |
|
|
| 24 | 64221-3724631 |
Хомут Подробнее |
|
|
| 25 | 375960 |
Шайба 16 Подробнее |
|
|
 |
26 | 379652 |
Угольник Подробнее |
|
| 28 | 401859 |
Кляммер Подробнее |
|
|
 |
30 | 402758 |
Угольник Подробнее |
|
| 34 | 201415 |
Болт М6-6gх10 Подробнее |
|
|
| 35 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 35 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 36 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 38 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 40 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 42 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 44 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 46 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 48 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 50 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 52 | 252004 |
Шайба 6 Подробнее |
|
|
 |
54 | 252005 |
Шайба 8 Подробнее |
|
| 56 | 252006 |
Шайба 10 Подробнее |
|
|
| 56 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 58 | 252134 |
Шайба 6Т Подробнее |
|
|
| 60 | 252135 |
Шайба 8Т Подробнее |
|
|
| 62 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 64 | 016-020-25-2-3 |
Кольцо Подробнее |
|
|
| 70 | 4904770 |
Фильтр водоотделитель Ракор Подробнее |
|
|
| 72 | ТОRRО12-20/9-С7W2 |
Хомут Подробнее |
|
