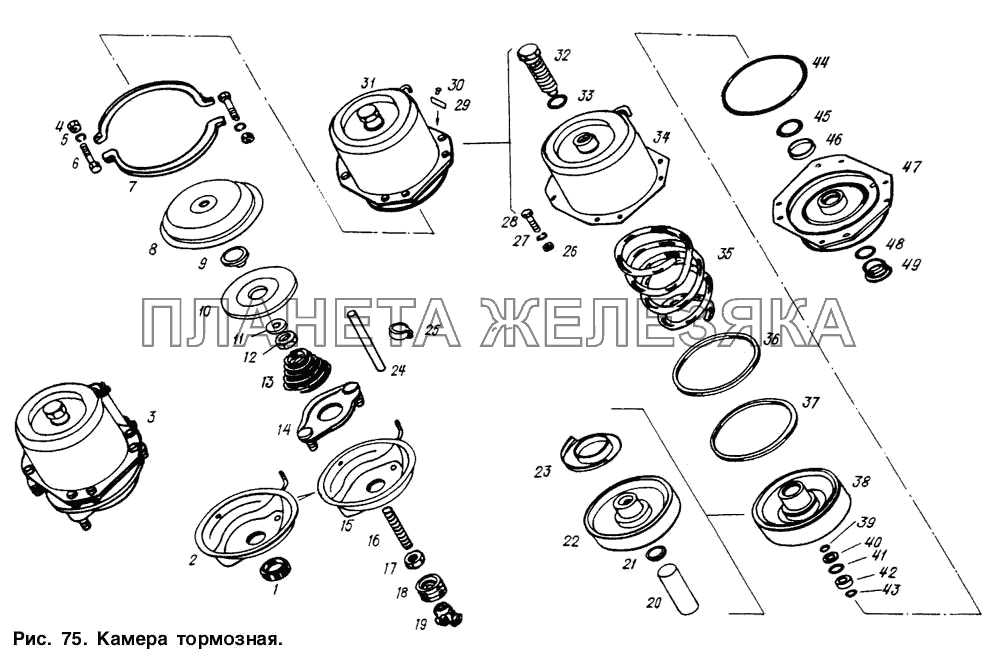

| ← Камера тормозная | Клапан управления с двухпроводным приводом → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100-3519222 |
Фиксатор Подробнее |
|
|
| 2 | 100-3519124 |
Корпус Подробнее |
|
|
| 3 | 100-3519100-10 |
Камера тормозная Подробнее |
|
|
| 3 | 100-3519100-30 |
Камера тормозная Подробнее |
|
|
| 4 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 5 | 305890 |
Шайба 8 Т Подробнее |
|
|
| 6 | 301550 |
Болт М8-6g Подробнее |
|
|
| 7 | 100-3519146 |
Хомут Подробнее |
|
|
 |
8 | 100-3519150 |
Мембрана Подробнее |
|
| 9 | 100-3519236 |
Колпачок Подробнее |
|
|
| 10 | 100-3519135 |
Диск Подробнее |
|
|
| 11 | 252016 |
Шайба 14 Подробнее |
|
|
| 12 | 250634 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
13 | 100-3519254 |
Пружина (459135) Подробнее |
|
| 14 | 100-3519125 |
Фланец в сборе Подробнее |
|
|
| 15 | 100-3519120 |
Корпус в сборе Подробнее |
|
|
| 16 | 100-3519234 |
Шток Подробнее |
|
|
| 17 | 250634 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 18 | 100-3519239 |
Чехол защитный Подробнее |
|
|
| 19 | 100-3519238 |
Вилка Подробнее |
|
|
| 20 | 100-3519176 |
Труба Подробнее |
|
|
| 21 | 100-3519277 |
Шайба Подробнее |
|
|
| 22 | 100-3519172 |
Поршень в сборе Подробнее |
|
|
| 23 | 100-3519269 |
Тарелка пружины Подробнее |
|
|
| 24 | 100-3519283 |
Шланг Подробнее |
|
|
| 25 | 308787 |
Хомут в сборе Подробнее |
|
|
| 26 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 27 | 305890 |
Шайба 8 Т Подробнее |
|
|
| 28 | 301549 |
Болт М8-6g Подробнее |
|
|
| 29 | 100-3512099 |
Табличка Подробнее |
|
|
 |
30 | 304183 |
Заклепка Подробнее |
|
| 31 | 100-3519160 |
Камера тормозная Подробнее |
|
|
| 32 | 100-3519282 |
Винт Подробнее |
|
|
| 33 | 305545 |
Шайба уплотнительная Подробнее |
|
|
| 34 | 100-3519162 |
Цилиндр в сборе Подробнее |
|
|
| 35 | 100-3519168 |
Пружина Подробнее |
|
|
| 36 | 100-3519178 |
Кольцо направляющее Подробнее |
|
|
| 37 | 100-3519180 |
Уплотнитель Подробнее |
|
|
| 38 | 100-3519170 |
Поршень в сборе Подробнее |
|
|
| 39 | 100-3512063 |
Кольцо Подробнее |
|
|
| 40 | 485407 |
Кольцо подшипника Подробнее |
|
|
| 41 | 485406 |
Подшипник Подробнее |
|
|
| 42 | 100-3519284 |
Кольцо упорное Подробнее |
|
|
| 43 | 483318 |
Кольцо упорное Подробнее |
|
|
 |
44 | 100-3519189 |
Кольцо Подробнее |
|
| 45 | 100-3519287 |
Кольцо Подробнее |
|
|
| 46 | 100-3519288 |
Кольцо направляющее Подробнее |
|
|
| 47 | 100-3519190 |
Фланец Подробнее |
|
|
| 48 | 100-3519285 |
Кольцо Подробнее |
|
|
| 49 | 100-3519286 |
Толкатель Подробнее |
|
