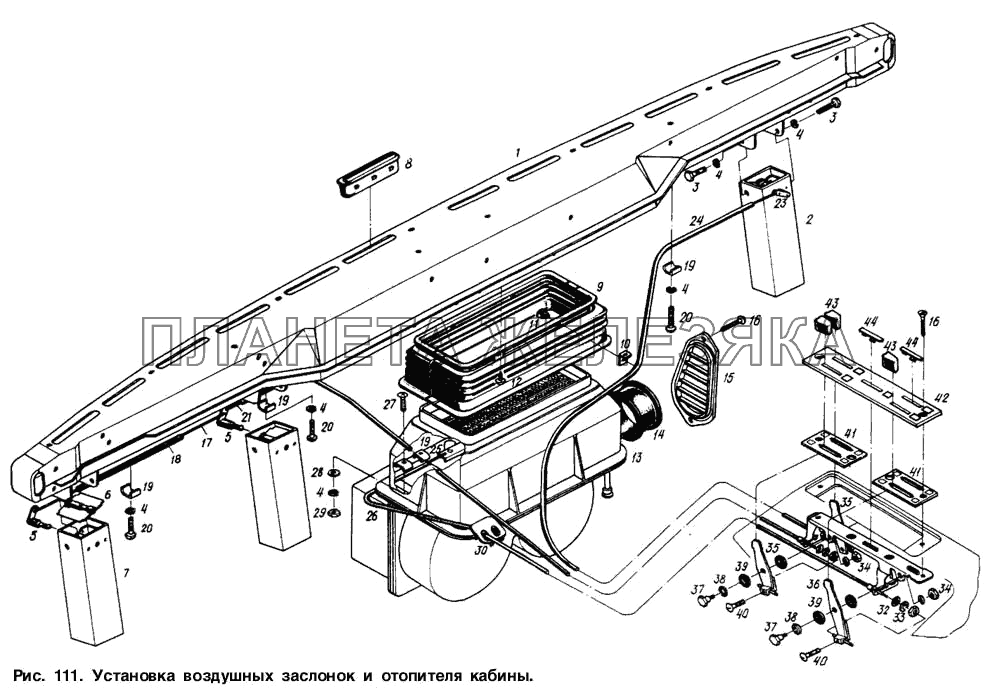

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64229-8102594 |
Воздуховод Подробнее |
|
|
| 2 | 64221-8102537 |
Патрубок Подробнее |
|
|
| 3 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 4 | 252154 |
Шайба 6Л Подробнее |
|
|
| 5 | 64221-8102376 |
Рычаг Подробнее |
|
|
| 6 | 64221-8102545 |
Заслонка Подробнее |
|
|
| 7 | 64221-8102614 |
Патрубок Подробнее |
|
|
 |
8 | 64229-8102034 |
Сопло Подробнее |
|
| 9 | 64221-8102320 |
Патрубок соединительный Подробнее |
|
|
| 10 | 64221-8101350 |
Кронштейн Подробнее |
|
|
 |
11 | 5336-8102538 |
Кнопка Подробнее |
|
| 12 | 240818 |
Винт М4х12 Подробнее |
|
|
 |
13 | 64221-8101010 |
Отопитель Подробнее |
|
| 14 | 64221-8102375 |
Переходник Подробнее |
|
|
 |
15 | 64221-8102368 |
Патрубок большой Подробнее |
|
| 16 | 221608 |
Винт М6-6gх22 Подробнее |
|
|
| 17 | 64221.8109132 |
Тяга крайняя Подробнее |
|
|
| 18 | 64221-8109143 |
Оболочка крайняя Подробнее |
|
|
| 19 | 64221-8109044 |
Прижим Подробнее |
|
|
| 20 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 21 | 64229-8109125 |
Тяга левая Подробнее |
|
|
| 22 | 64229-8109135 |
Оболочка левая Подробнее |
|
|
| 23 | 64229-8109124 |
Тяга правая Подробнее |
|
|
| 24 | 64229-8109134 |
Оболочка правая Подробнее |
|
|
| 25 | 64221-8109128-10 |
Тяга средняя Подробнее |
|
|
| 26 | 64221-8109138 |
Оболочка средняя Подробнее |
|
|
| 27 | 45 9442 1320 |
Винт 3М6-6gх25 Подробнее |
|
|
| 28 | 252004 |
Шайба 6 Подробнее |
|
|
| 29 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 30 | 64221-8109152 |
Направляющая Подробнее |
|
|
| 31 | 64229-8109014 |
Основание кронштейна Подробнее |
|
|
 |
32 | 252005 |
Шайба 8 Подробнее |
|
| 33 | 252155 |
Шайба 8Л Подробнее |
|
|
| 34 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 35 | 64221-8109020 |
Рычаг Подробнее |
|
|
| 36 | 64221-8109036 |
Рычаг Подробнее |
|
|
| 37 | 64221-8109026 |
Ось Подробнее |
|
|
| 38 | 252156 |
Шайба 10Л Подробнее |
|
|
| 39 | 5336-8109032 |
Шайба Подробнее |
|
|
| 40 | 220076 |
Винт М5-6gх8 Подробнее |
|
|
| 41 | 64229-8109068 |
Световод Подробнее |
|
|
| 42 | 64229-8109027 |
Накладка Подробнее |
|
|
| 43 | 64221-8109048 |
Рукоятка Подробнее |
|
|
| 44 | 64221-8109168 |
Заглушка Подробнее |
|
