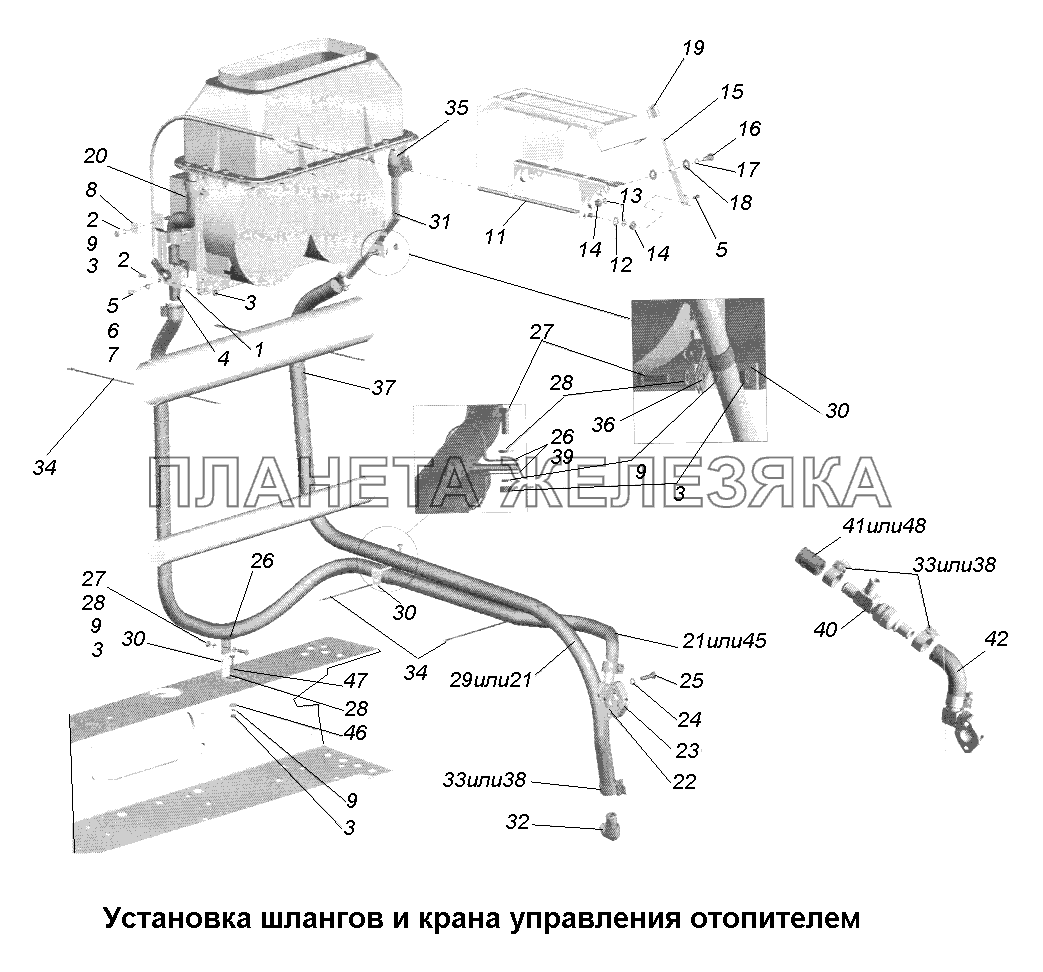

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 459-3471508 |
Болт М6-6gх25-8.8 Подробнее |
|
||
| 6430-8101476 |
Хомут Подробнее |
|
||
| Тоrrо 25-40/9-С6 |
Хомут Подробнее |
|
||
| 1 | 64221-8101191 |
Кронштейн Подробнее |
|
|
| 2 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 3 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 4 | 6430-8101150 |
Кран управления отопителя Подробнее |
|
|
| 5 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 6 | 252133 |
Шайба 5Т Подробнее |
|
|
| 7 | 252003 |
Шайба 5 Подробнее |
|
|
| 8 | 64221-8109044 |
Прижим Подробнее |
|
|
| 9 | 252154 |
Шайба 6Л Подробнее |
|
|
| 11 | 64221-8109113 |
Привод Подробнее |
|
|
 |
12 | 252005 |
Шайба 8 Подробнее |
|
| 13 | 252155 |
Шайба 8Л Подробнее |
|
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 64221-8109036 |
Рычаг Подробнее |
|
|
| 16 | 64221-8109026 |
Ось Подробнее |
|
|
| 17 | 252156 |
Шайба 10Л Подробнее |
|
|
| 18 | 5336-8109032 |
Шайба Подробнее |
|
|
| 19 | 64221-8109048 |
Рукоятка Подробнее |
|
|
| 20 | 437040-8101036 |
Шланг (L=170мм, рукав 20х29-1,6) Подробнее |
|
|
| 21 | 437040-8101039 |
Шланг (L=1700мм, рукав 20х29-1,6) Подробнее |
|
|
| 22 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
 |
23 | 6430-8101338 |
Фланец подводящий Подробнее |
|
| 24 | 252135 |
Шайба 8Т Подробнее |
|
|
| 25 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 26 | 64221-3724633 |
Хомут Подробнее |
|
|
| 27 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 28 | 252004 |
Шайба 6 Подробнее |
|
|
| 29 | 543205-8101042 |
Шланг Подробнее |
|
|
| 30 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 31 | 642205-8101395 |
Трубка Подробнее |
|
|
| 32 | 6430-8101364 |
Угольник Подробнее |
|
|
| 33 | 6430-8101476 |
Хомут Подробнее |
|
|
| 34 | 64221-3724624 |
Хомут Подробнее |
|
|
| 35 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 36 | 379168 |
Кляммер Подробнее |
|
|
| 37 | 535А-3408046 |
Пружина Подробнее |
|
|
| 38 | Тоrrо 25-40/9-С6 |
Хомут Подробнее |
|
|
| 39 | 64227-3506027 |
Прокладка Подробнее |
|
|
 |
40 | 543205-8101400 |
Клапан обратный Подробнее |
|
| 42 | 543205-8101040 |
Шланг (L=290мм, рукав 20х29-1,6) Подробнее |
|
|
| 45 | 642208-8101042 |
Шланг (L=1800мм, рукав 20x29-1,6) Подробнее |
|
|
| 46 | 252037 |
Шайба 6 Подробнее |
|
|
| 47 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 48 | 5551-8101036 |
Шланг Подробнее |
|
