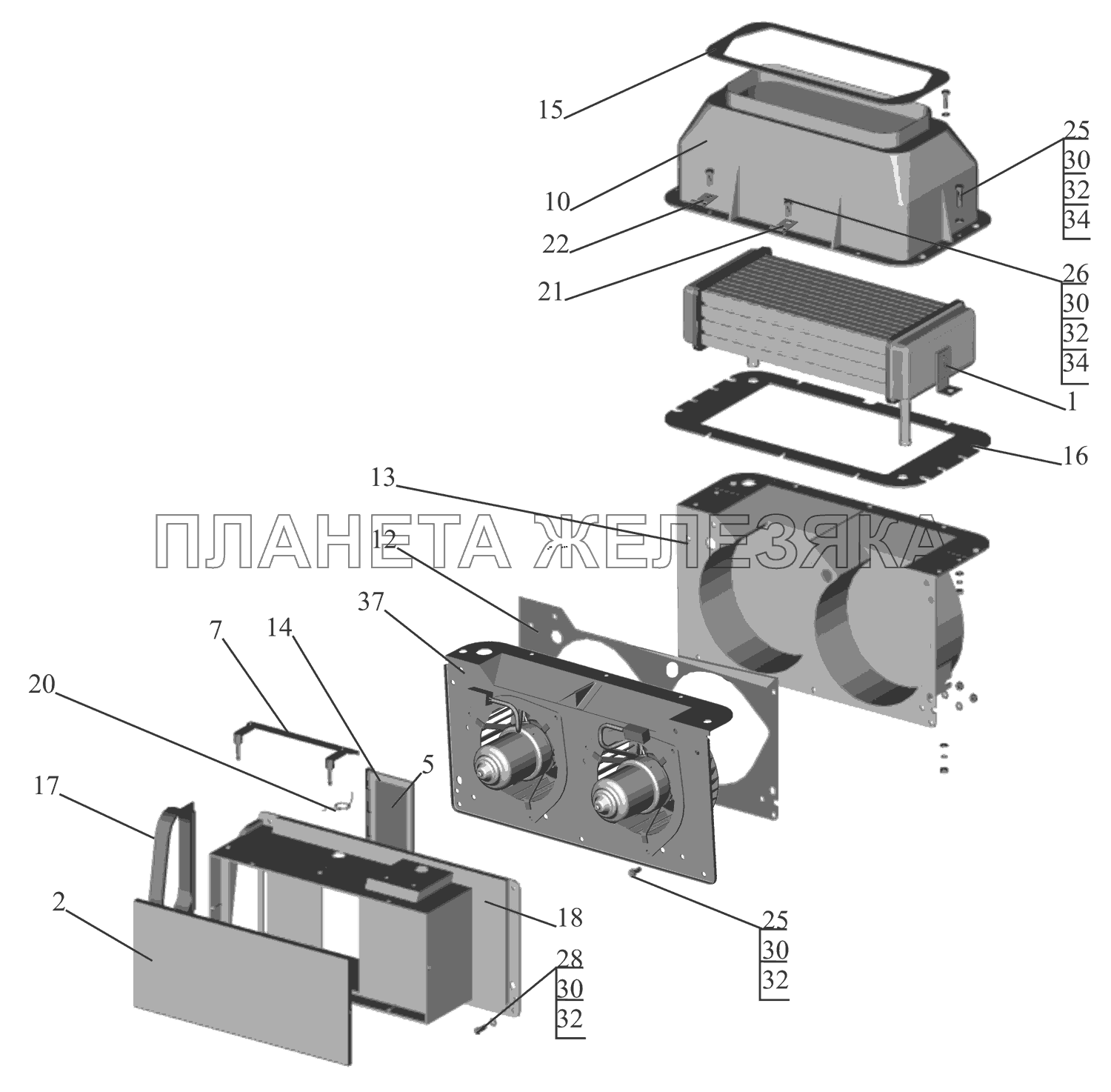

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-8101060-011 |
Радиатор отопителя Подробнее |
|
|
 |
3 | 64221-8101110 |
Фильтр Подробнее |
|
| 5 | 64221-8102331 |
Заслонка Подробнее |
|
|
| 7 | 64221-8109157 |
Тяга Подробнее |
|
|
| 10 | 64221-8101064-10 |
Корпус отопителя верхний Подробнее |
|
|
| 12 | 64221-8101100 |
Прокладка Подробнее |
|
|
| 13 | 64221-8101102 |
Корпус отопителя нижний Подробнее |
|
|
| 14 | 64221-8102342 |
Уплотнитель Подробнее |
|
|
| 15 | 5336-8101129 |
Уплотнитель верхний Подробнее |
|
|
| 16 | 64221-8101131-20 |
Уплотнитель нижний Подробнее |
|
|
| 17 | 64221-8102362 |
Патрубок рециркуляции Подробнее |
|
|
| 18 | 64221-8101227 |
Воздухозаборник Подробнее |
|
|
| 20 | 6430-8109159 |
Пружина Подробнее |
|
|
| 21 | 379325 |
Скоба Подробнее |
|
|
| 22 | 379327 |
Скоба Подробнее |
|
|
| 25 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 26 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 28 | 220109 |
Винт М6-6gх25 Подробнее |
|
|
| 30 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 32 | 252004 |
Шайба 6 Подробнее |
|
|
| 34 | 252154 |
Шайба 6Л Подробнее |
|
|
| 37 | 64221-8118010-700 |
Блок вентиляторный Подробнее |
|
|
| 37 | 64221-8118010-701 |
Блок вентиляторный Подробнее |
|
