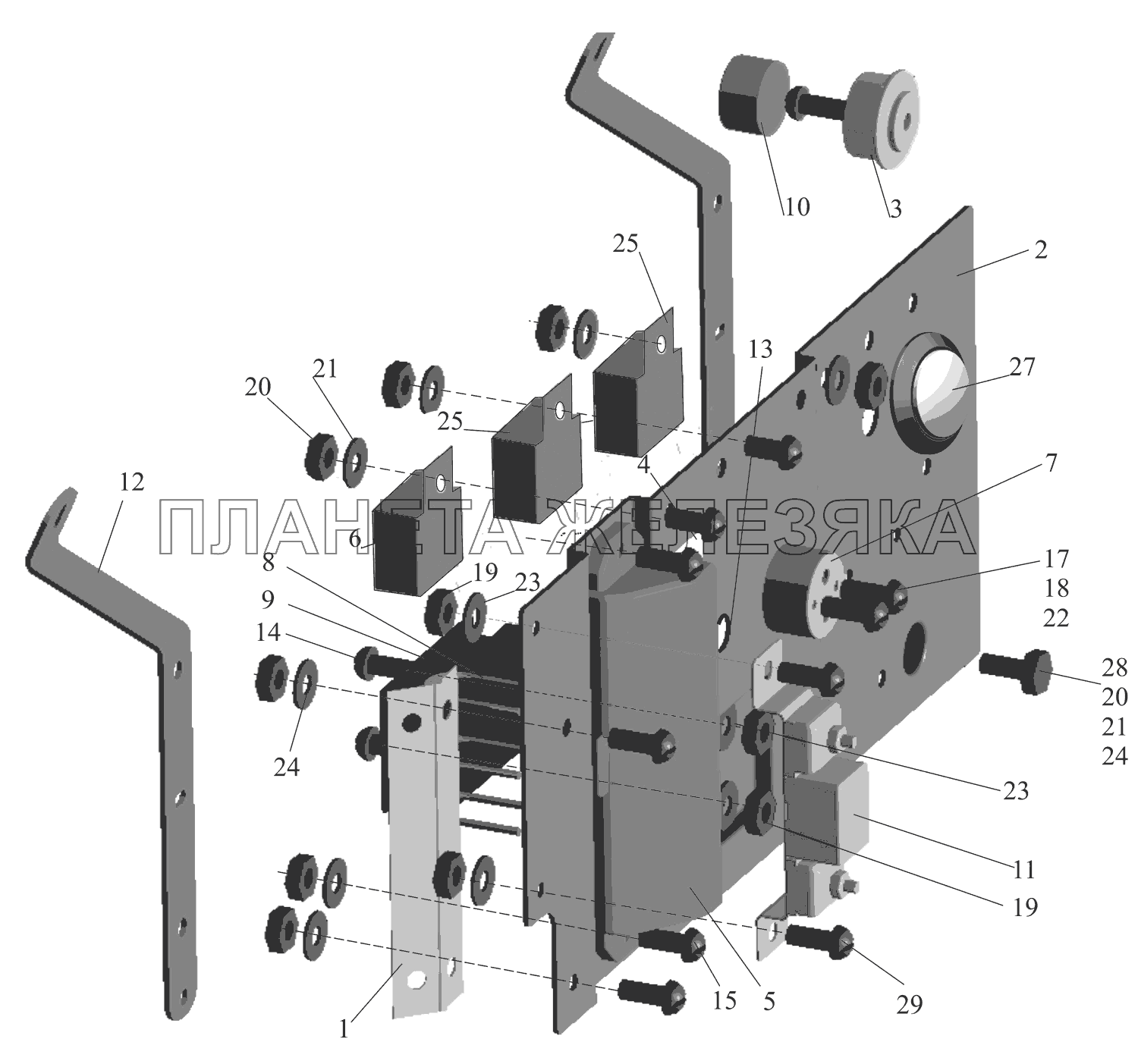

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-3711047 |
Петля Подробнее |
|
|
| 2 | 64221-3722023 |
Кронштейн блоков предохранителей и реле Подробнее |
|
|
| 3 | 64221-3747015 |
Кронштейн реле Подробнее |
|
|
| 4 | 631708-3903066 |
Табличка блоков предохранителей Подробнее |
|
|
| 5 | ИВРЦ.621895.001 |
Блок предохранителей БП-1 Подробнее |
|
|
| 6 | 738.3747.000-20 |
Реле стартера Подробнее |
|
|
| 7 | ИВРЦ.434439.003Т |
Розетка РНЦ10-002Т2 Подробнее |
|
|
| 7 | СБИЕ.685611.001-01 |
Розетка Подробнее |
|
|
| 8 | 64229-3724095-701 |
Перемычка Подробнее |
|
|
| 8 | 642297-3724095-Т |
Перемычка Подробнее |
|
|
| 9 | 111.3722000-Т |
Блок предохранителей 111.3722 Подробнее |
|
|
| 10 | РС493-3803010-Т |
Прерыватель контрольной лампы Подробнее |
|
|
| 11 | 12.3741.000 |
Резистор добавочный Подробнее |
|
|
| 11 | ЦИКС.434151.004 |
Резистор добавочный Подробнее |
|
|
| 12 | 64221-3722020 |
Кронштейн блоков предохранителей и реле Подробнее |
|
|
| 13 | 535А-3724015 |
Втулка Подробнее |
|
|
| 14 | 220082 |
Винт М5-6gх20 Подробнее |
|
|
| 15 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 17 | 221512 |
Винт М3-6gх28 Подробнее |
|
|
| 18 | 250458 |
Гайка М3-6Н Подробнее |
|
|
| 19 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 20 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 21 | 252004 |
Шайба 6 Подробнее |
|
|
| 22 | 252130 |
Шайба 3Т Подробнее |
|
|
| 23 | 252133 |
Шайба 5Т Подробнее |
|
|
| 24 | 252154 |
Шайба 6Л Подробнее |
|
|
| 25 | 733.3747.000-10 |
Реле сигнализатор Подробнее |
|
|
| 27 | ФП12-3716000-Г |
Фонарь освещения кабины Подробнее |
|
|
| 28 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 29 | 220079 |
Винт М5-6gх14 Подробнее |
|
