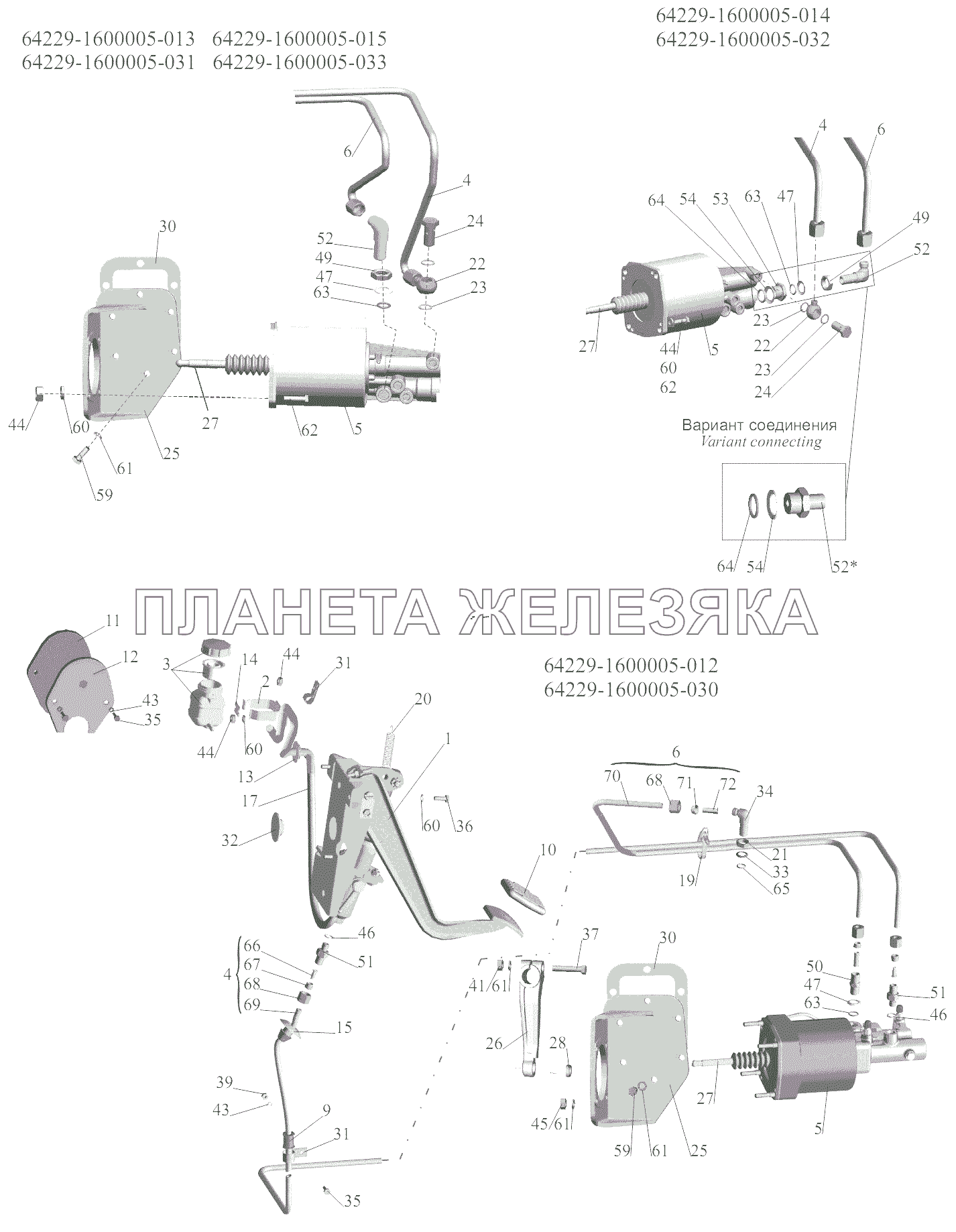

/33.gif "Механизм управления сцеплением МАЗ-6422, 5432")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-1602004-010 |
Основание педали Подробнее |
|
|
| 1 | 64226-1602004 |
Основание педали Подробнее |
|
|
| 2 | 64226-1602198 |
Кронштейн Подробнее |
|
|
| 3 | 2101-1602560-00 |
Бачок Подробнее |
|
|
| 3 | 64221-1602560 |
Бачок Подробнее |
|
|
| 4 | 64229-1602940-020 |
Трубка Подробнее |
|
|
 |
5 | 11.1602410-32 |
Усилитель сцепления Подробнее |
|
| 5 | 8050.16.09.200 |
Усилитель сцепления Подробнее |
|
|
 |
5 | 9700514370 |
Усилитель сцепления Подробнее |
|
| 5 | VG3268 |
Усилитель сцепления фирмы КNОRR-ВRЕМSЕ Подробнее |
|
|
| 6 | 54323-3506146-10 |
Трубка Подробнее |
|
|
| 9 | 500-1104542 |
Втулка Подробнее |
|
|
 |
10 | 5336-1602029 |
Подушка педали Подробнее |
|
| 11 | 5336-1602072 |
Фланец Подробнее |
|
|
| 12 | 5336-1602074-010 |
Уплотнитель Подробнее |
|
|
| 13 | 64226-1602076 |
Втулка Подробнее |
|
|
| 14 | 64226-1602400 |
Пластина Подробнее |
|
|
| 15 | 64229-1602903 |
Втулка Подробнее |
|
|
| 17 | 64226-1602908 |
Шланг Подробнее |
|
|
| 19 | 6430-3724624 |
Хомут Подробнее |
|
|
| 20 | 500-5001146 |
Пружина Подробнее |
|
|
| 21 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 22 | 4370-1104514 |
Угольник поворотный Подробнее |
|
|
| 23 | 64226-1104516 |
Прокладка Подробнее |
|
|
| 24 | 64226-1104518 |
Переходник Подробнее |
|
|
| 25 | 64229-1602715 |
Кронштейн Подробнее |
|
|
 |
25 | 64229-1602715-030 |
Кронштейн Подробнее |
|
| 26 | 64229-1602832-030 |
Рычаг Подробнее |
|
|
 |
26 | 64229-1602832-10 |
Рычаг Подробнее |
|
 |
27 | 64229-1609241-010 |
Шток Подробнее |
|
| 27 | 64229-1609241-020 |
Шток Подробнее |
|
|
| 28 | 6430-1609517 |
Уплотнитель Подробнее |
|
|
| 30 | 205-4202018 |
Прокладка Подробнее |
|
|
| 31 | 379173 |
Кляммер Подробнее |
|
|
| 32 | 378946 |
Заглушка М30х1,5 Подробнее |
|
|
 |
33 | 375818 |
Шайба 12 Подробнее |
|
 |
34 | 402952 |
Угольник Подробнее |
|
| 35 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 36 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 37 | 200320 |
Болт М10-6gх55 Подробнее |
|
|
| 39 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 41 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 43 | 252134 |
Шайба 6Т Подробнее |
|
|
| 44 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 45 | 374243 |
Гайка М10х1-6Н Подробнее |
|
|
| 46 | 375539 |
Шайба 14 Подробнее |
|
|
| 47 | 375960 |
Шайба 16 Подробнее |
|
|
| 49 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 50 | 379002 |
Ниппель проходной Подробнее |
|
|
 |
51 | 404249 |
Штуцер Подробнее |
|
| 52 | 402984 |
Угольник Подробнее |
|
|
 |
52 | 404304 |
Штуцер Подробнее |
|
| 53 | 374895 |
Гайка переходная Подробнее |
|
|
| 54 | 376145 |
Шайба 22 Подробнее |
|
|
| 59 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 60 | 252135 |
Шайба 8Т Подробнее |
|
|
| 61 | 252156 |
Шайба 10Л Подробнее |
|
|
| 62 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 63 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 64 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
| 65 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 66 | 64229-1602932 |
Ниппель Подробнее |
|
|
| 67 | 403802 |
Муфта зажимная Подробнее |
|
|
| 68 | 405647 |
Гайка стяжная Подробнее |
|
|
| 69 | 64229-1602942-020 |
Трубка L=3500мм Подробнее |
|
|
| 70 | 54323-3506147-10 |
Трубка Подробнее |
|
|
| 71 | 379254 |
Муфта Подробнее |
|
|
| 72 | 402415 |
Ниппель Подробнее |
|
