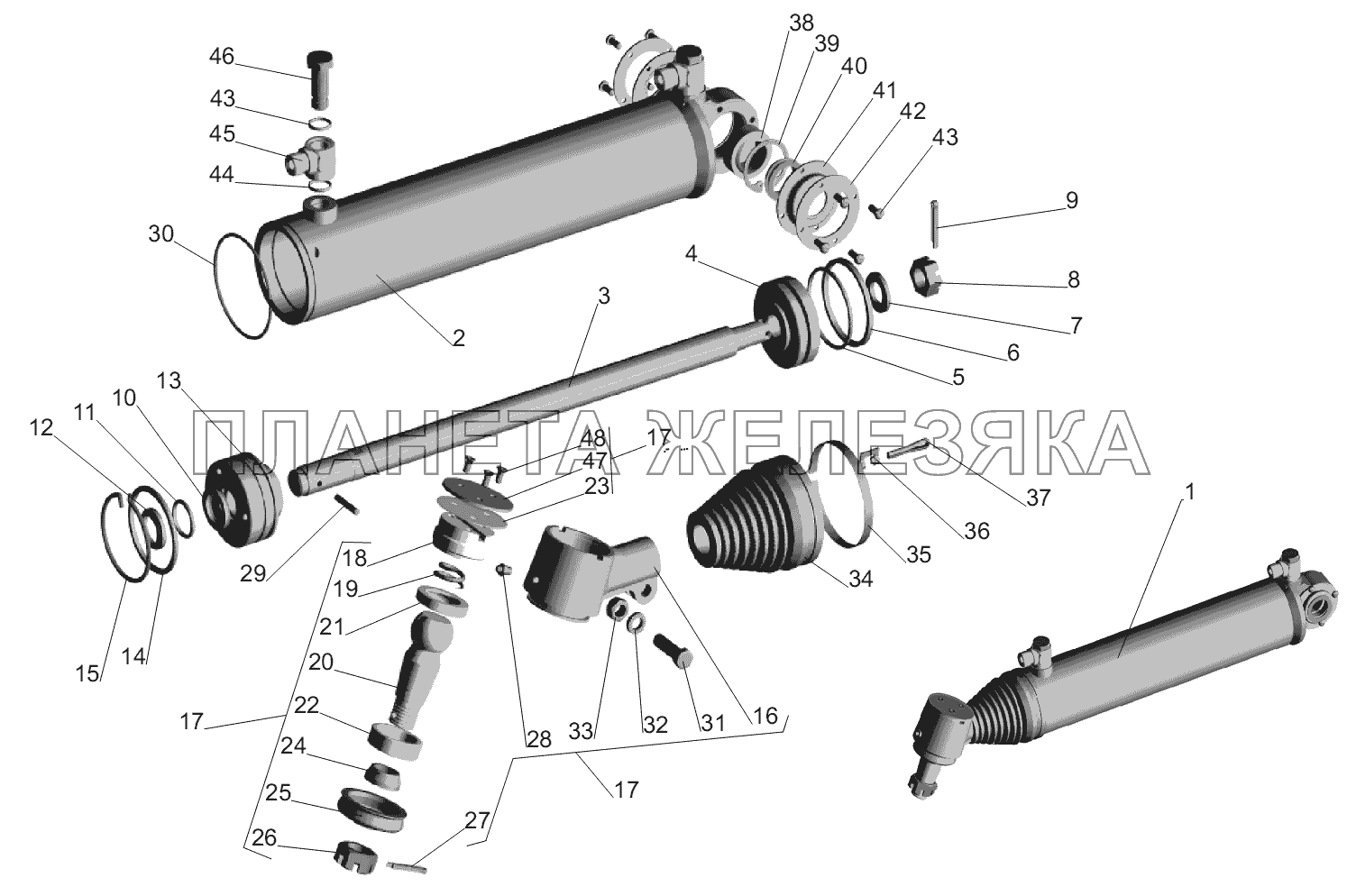

/117.gif "Силовой цилиндр гидроусилителя рулевого управления МАЗ-6422, 5432")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6422-3405004 |
Цилиндр гидравлический Подробнее |
|
|
| 1 | 64221-3405004 |
Силовой цилиндр в сборе Подробнее |
|
|
| 2 | ЦГ80-280-3405023-10 |
Труба Подробнее |
|
|
| 2 | ЦГ80-360-3405023-20 |
Труба Подробнее |
|
|
| 3 | ЦГ80-280-3405046-10 |
Шток Подробнее |
|
|
| 3 | ЦГ80-360-3405046-20 |
Шток Подробнее |
|
|
| 4 | ЦГ80-280-3405042-10 |
Поршень Подробнее |
|
|
| 5 | 067-075-46-2-3 |
Кольцо Подробнее |
|
|
| 6 | ЦГ80-280-3405044 |
Шайба Подробнее |
|
|
| 7 | 252019-10 |
Шайба 20 Подробнее |
|
|
| 8 | 250908 |
Гайка М20х1,5-6Н Подробнее |
|
|
| 9 | 258056 |
Шплинт 4х40 Подробнее |
|
|
| 10 | ЦГ80-280-3405087 |
Манжета Подробнее |
|
|
| 11 | 028-033-30-2-3 |
Кольцо Подробнее |
|
|
| 12 | ЦГ80-280-3405120-10 |
Грязесъсмник Подробнее |
|
|
| 13 | ЦГ80-360-3405058-20 |
Крышка Подробнее |
|
|
| 14 | 072-080-46-2-3 |
Кольцо Подробнее |
|
|
| 15 | ЦГ80-280-3405305 |
Штифт Подробнее |
|
|
| 16 | ЦГ80-280-3405205-20 |
Корпус шарнира Подробнее |
|
|
 |
17 | ЦГ80-280-3405204-11 |
Корпус шарнира Подробнее |
|
| 18 | 5336-3003026 |
Пробка Подробнее |
|
|
| 19 | ЦГ80-280-3405288 |
Пружина Подробнее |
|
|
| 20 | 5336-3003065-01 |
Палец шаровой Подробнее |
|
|
| 21 | 64227-3003067 |
Сухарь Подробнее |
|
|
| 22 | 64227-3003066 |
Сухарь Подробнее |
|
|
| 23 | 5336-3003074 |
Прокладка Подробнее |
|
|
 |
24 | 5336-3003071 |
Ограничитель Подробнее |
|
| 25 | 5336-3003083-02 |
Уплотнитель Подробнее |
|
|
 |
26 | 251035 |
Гайка М24х2-5Н6Н Подробнее |
|
| 27 | 258069 |
Шплинт 5х36 Подробнее |
|
|
| 28 | 264072 |
Масленка 1.1.4ХЛ1 Подробнее |
|
|
| 29 | 4598451378 |
Штифт 5х36 Подробнее |
|
|
| 30 | ЦГ80-280-3405312 |
Кольцо Подробнее |
|
|
| 31 | 201567 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 32 | 252157 |
Шайба 124 Подробнее |
|
|
| 33 | 250515 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
34 | 64221-3405096 |
Муфта Подробнее |
|
| 35 | 297588 |
Лента Подробнее |
|
|
| 36 | 297580 |
Пряжка Подробнее |
|
|
| 37 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 38 | ШСП-30 |
Подшипник Подробнее |
|
|
 |
39 | 400413 |
Кольцо Б47 Подробнее |
|
| 40 | ЦГ80-280-3405032 |
Втулка Подробнее |
|
|
| 41 | ЦГ80-280-3405040 |
Уплотнитель Подробнее |
|
|
| 42 | ЦГ80-280-3405041 |
Шайба Подробнее |
|
|
| 43 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 44 | 018-022-25-2-3 |
Кольцо Подробнее |
|
|
 |
45 | 64221-3408016 |
Наконечник Подробнее |
|
 |
46 | 64221-3408017 |
Болт приводной Подробнее |
|
| 47 | 5336-3003073-01 |
Крышка Подробнее |
|
|
| 48 | 221604 |
Винт М6-6gх14 Подробнее |
|
