| ← Тормозной механизм передних колес ( для барабана диаметром 420мм, с шириной накладок 160мм) | Рычаг регулировочный → |

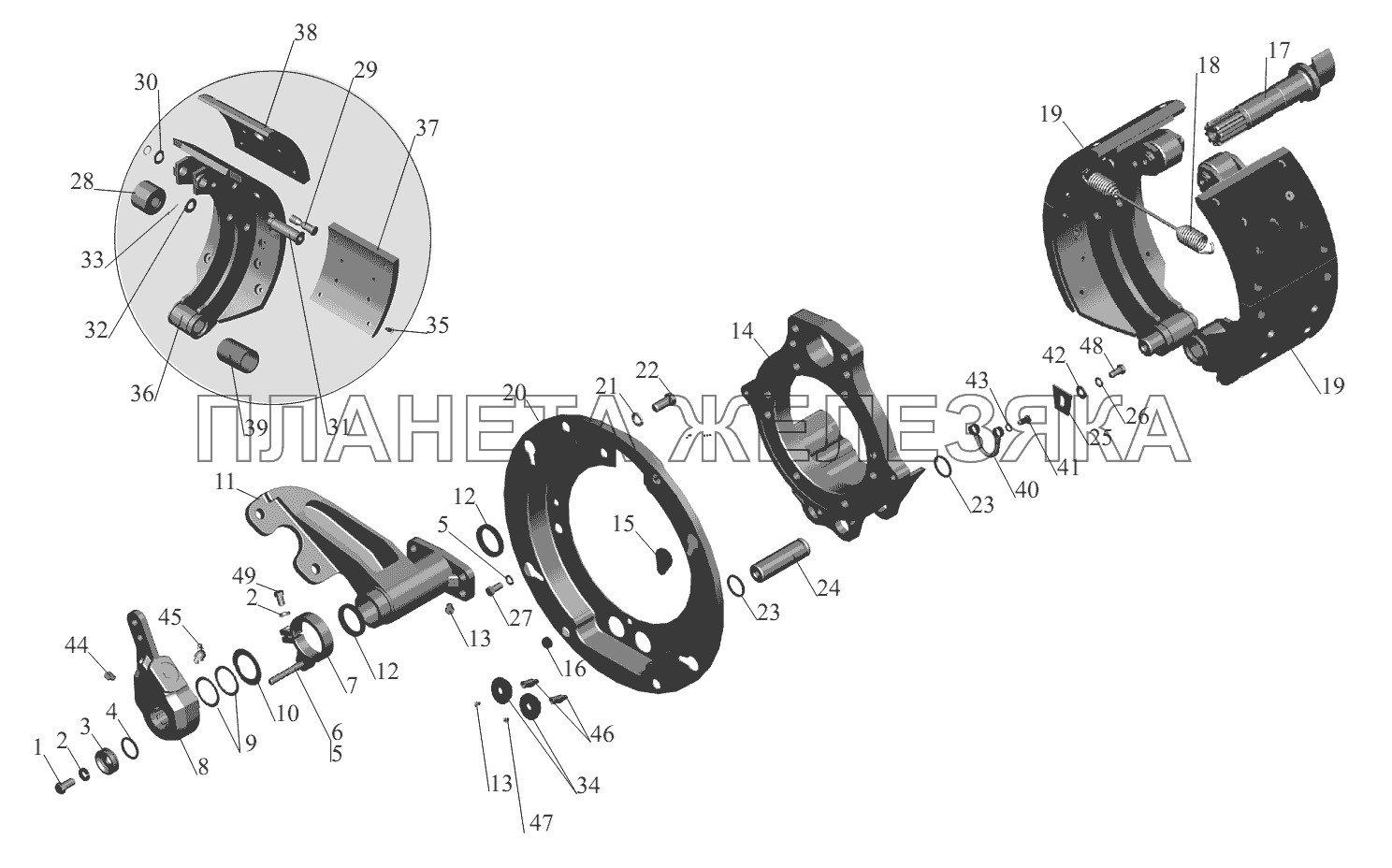

/125.gif "Тормозной механизм передних колес 152-3501004 (152-3501005) МАЗ-6422, 5432")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 2 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
 |
3 | 101-3501155-10 |
Прижим Подробнее |
|
| 4 | 032-040-46-3-3 |
Кольцо Подробнее |
|
|
| 5 | 252158 |
Шайба 14Л Подробнее |
|
|
| 6 | 152022-3501184 |
Ось фиксатора Подробнее |
|
|
| 6 | 152022-3501185 |
Ось фиксатора Подробнее |
|
|
| 7 | 152022-3501182 |
Кольцо фиксатора Подробнее |
|
|
 |
8 | 103-3501136-10 |
Регулировочный рычаг Подробнее |
|
| 9 | 64221-3501160 |
Прокладка Подробнее |
|
|
| 10 | 103-3501162 |
Кольцо проставочное Подробнее |
|
|
| 10 | 103-3501162-01 |
Кольцо проставочное Подробнее |
|
|
| 11 | 152-3519068 |
Кронштейн Подробнее |
|
|
| 11 | 152-3519069 |
Кронштейн Подробнее |
|
|
| 12 | 1,2-40х52-3 |
Манжета Подробнее |
|
|
| 13 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
| 14 | 5440-3501012-10 |
Суппорт Подробнее |
|
|
 |
15 | 5336-3501192-01 |
Заглушка Подробнее |
|
| 16 | 500-1602076 |
Заглушка щитка крепления педалей Подробнее |
|
|
| 17 | 152-3501110 |
Кулак разжимной Подробнее |
|
|
| 17 | 152-3501111 |
Кулак разжимной Подробнее |
|
|
 |
18 | 54326-3501034 |
Пружина стяжная Подробнее |
|
 |
19 | 5440-3501090 |
Колодка тормоза с накладками Подробнее |
|
 |
19 | 5440-3501091 |
Колодка тормоза с накладками Подробнее |
|
| 20 | 6430-3501150 |
Щит Подробнее |
|
|
| 21 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 22 | 201585 |
Болт М14-6gх30 Подробнее |
|
|
| 23 | 030-038-46-3-3 |
Кольцо Подробнее |
|
|
 |
24 | 103-3501132 |
Ось Подробнее |
|
| 25 | 64221-3501134 |
Стопор Подробнее |
|
|
| 26 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 27 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 28 | 6430-3501107 |
Ролик в сборе Подробнее |
|
|
| 29 | 101-3501039 |
Палец пружины Подробнее |
|
|
| 30 | 101-3501113 |
Прокладка Подробнее |
|
|
 |
31 | 5440-3501164 |
Ось ролика Подробнее |
|
| 32 | 252016 |
Шайба 14 Подробнее |
|
|
| 33 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
 |
34 | 103-3501203 |
Заглушка Подробнее |
|
| 35 | 376703 |
Заклепка 8х15 Подробнее |
|
|
| 36 | 5440-3501094 |
Колодка тормоза Подробнее |
|
|
| 37 | 19487 |
Накладка тормозная Подробнее |
|
|
| 37 | 19495 |
Накладка тормозная Подробнее |
|
|
 |
37 | 5440-3501105 |
Накладка тормозная Подробнее |
|
| 37 | 5440-3501105-10 |
Накладка тормозная Подробнее |
|
|
| 38 | 5440-3501106 |
Накладка тормозная Подробнее |
|
|
| 38 | 5440-3501106-01 |
Накладка тормозная Подробнее |
|
|
 |
39 | 5440-3501016 |
Втулка Подробнее |
|
 |
40 | 103-3501200 |
Маслопровод Подробнее |
|
 |
41 | 310122-П29 |
Болт М10х1-6gх21 Подробнее |
|
| 42 | 252006 |
Шайба 10 Подробнее |
|
|
| 43 | 312434-П |
Прокладка Подробнее |
|
|
| 44 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 45 | 264030 |
Масленка 2.3.45 Ц6хр Подробнее |
|
|
 |
46 | 103-3501195 |
Удлинитель Подробнее |
|
| 47 | 401602 |
Сапун Подробнее |
|
|
| 48 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 49 | 201497 |
Болт М10-6gх25 Подробнее |
|
