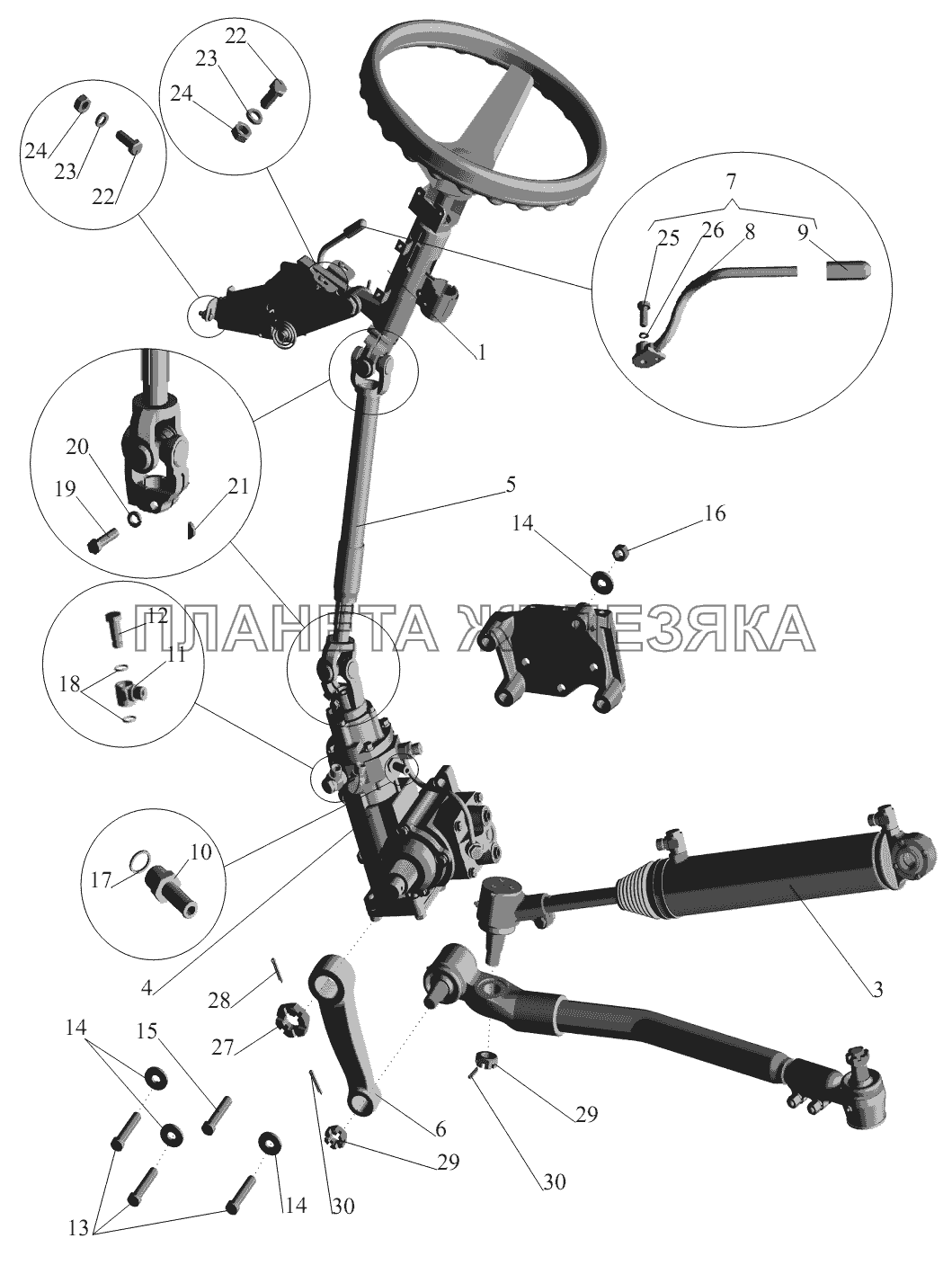

/114.gif "Установка рулевой колонки и рулевого механизма 630300-3400001 (-700), 630300-3400001-010 (-710) МАЗ-6422, 5432")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-3403008 |
Кронштейн с колонкой Подробнее |
|
|
| 3 | 6422-3405004 |
Цилиндр гидравлический Подробнее |
|
|
| 3 | 64221-3405004 |
Силовой цилиндр в сборе Подробнее |
|
|
| 4 | 64221-3400008-02 |
Механизм рулевой Подробнее |
|
|
| 4 | 64229-3400008 |
Рулевой механизм Подробнее |
|
|
| 5 | 5336-3444050-11 |
Вал нижний Подробнее |
|
|
 |
6 | 64221-3401090 |
Сошка Подробнее |
|
| 7 | 64221-3403090 |
Ручка Подробнее |
|
|
| 8 | 64221-3403091 |
Ручка Подробнее |
|
|
| 9 | 64221-3403099 |
Ручка Подробнее |
|
|
 |
10 | 64226-3408035 |
Штуцер Подробнее |
|
 |
11 | 64221-3408016 |
Наконечник Подробнее |
|
 |
12 | 64221-3408017 |
Болт приводной Подробнее |
|
| 13 | 372613 |
Болт М16х1,5-6gх55 Подробнее |
|
|
| 14 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
 |
15 | 372653 |
Болт М16х1,5-6gх85 Подробнее |
|
| 16 | 374724 |
Гайка М16х1,5-5Н6Н Подробнее |
|
|
| 17 | 017-021-25-2-3 |
Кольцо Подробнее |
|
|
| 18 | 018-022-25-2-3 |
Кольцо Подробнее |
|
|
 |
19 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 20 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 21 | 378057 |
Шпонка 5х7,5 Подробнее |
|
|
| 22 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 23 | 252135 |
Шайба 8Т Подробнее |
|
|
| 24 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 25 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 26 | 252154 |
Шайба 6Л Подробнее |
|
|
| 27 | 311702 |
Гайка М33х1,5-5Н6Н Подробнее |
|
|
| 28 | 258073 |
Шплинт 5х60 Подробнее |
|
|
 |
29 | 251035 |
Гайка М24х2-5Н6Н Подробнее |
|
| 30 | 258069 |
Шплинт 5х36 Подробнее |
|
