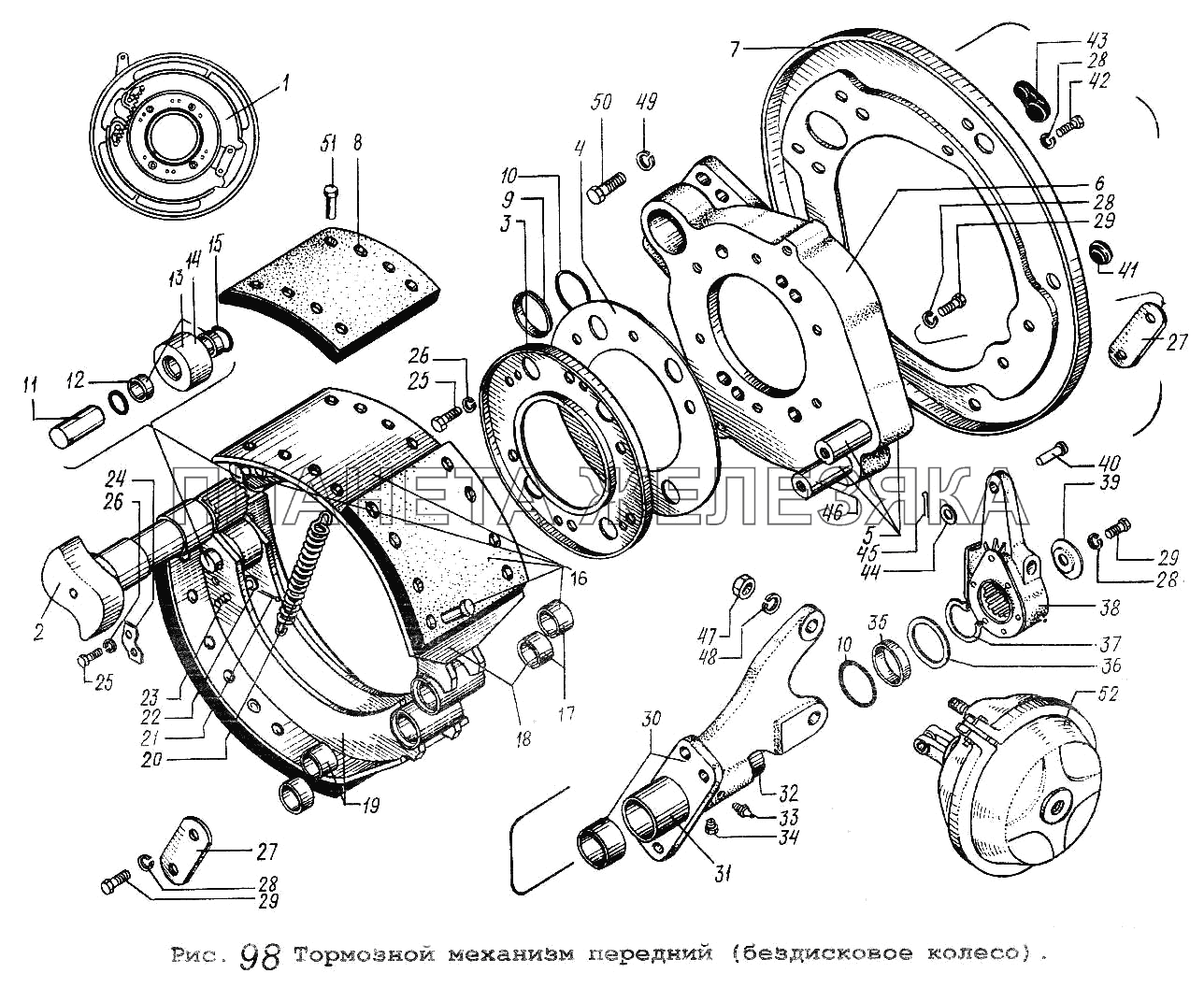

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5336-3501004 |
Тормозной механизм Подробнее |
|
|
| 1 | 5336-3501005 |
Тормозной механизм Подробнее |
|
|
| 2 | 5336-3501110-10 |
Кулак Подробнее |
|
|
| 2 | 5336-3501111-10 |
Кулак Подробнее |
|
|
| 3 | 5336-3501076 |
Маслоуловитель Подробнее |
|
|
| 4 | 5336-3501077 |
Прокладка Подробнее |
|
|
| 5 | 5336-3501012 |
Суппорт Подробнее |
|
|
| 6 | 5336-3501015 |
Суппорт Подробнее |
|
|
 |
7 | 5336-3501150 |
Щит тормоза Подробнее |
|
 |
8 | 6422-3501105 |
Накладка тормозная Подробнее |
|
| 9 | 100-3502121.01 |
Втулка Подробнее |
|
|
| 10 | 040-044-25-2-3 |
Кольцо Подробнее |
|
|
| 11 | 5336-3501164 |
Ось ролика Подробнее |
|
|
| 12 | 5336-3501108 |
Втулка Подробнее |
|
|
 |
13 | 5336-3501107 |
Ролик в сборе Подробнее |
|
| 14 | 5336-3501109.10 |
Ролик Подробнее |
|
|
| 15 | 025-30-30-2-3 |
Кольцо Подробнее |
|
|
 |
16 | 5336-3501090 |
Колодка в сборе Подробнее |
|
| 16 | 5336-3501091 |
Колодка в сборе Подробнее |
|
|
 |
17 | 5336-3501016 |
Втулка Подробнее |
|
| 18 | 5336-3501094-02 |
Колодка переднего тормоза Подробнее |
|
|
| 19 | 5336-3501095-02 |
Колодка переднего тормоза Подробнее |
|
|
 |
20 | 5336-3501034 |
Пружина колодок тормоза Подробнее |
|
| 21 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 22 | 252016 |
Шайба 14 Подробнее |
|
|
 |
23 | 5336-3502039 |
Наконечник пружины Подробнее |
|
| 24 | 5336-3501112 |
Стопор Подробнее |
|
|
| 25 | 201452 |
Болт М8х12 Подробнее |
|
|
| 26 | 252135 |
Шайба 8Т Подробнее |
|
|
| 27 | 5336-3501103 |
Пластина Подробнее |
|
|
| 28 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 29 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
 |
30 | 5336-3519068 |
Кронштейн Подробнее |
|
| 30 | 5336-3519069 |
Кронштейн Подробнее |
|
|
| 31 | 5336-3519070 |
Кронштейн Подробнее |
|
|
| 31 | 5336-3519071 |
Кронштейн Подробнее |
|
|
 |
32 | 5336-3502126 |
Втулка Подробнее |
|
| 33 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
| 34 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 35 | 5336.3501122 |
Втулка Подробнее |
|
|
 |
36 | 5336-3501160 |
Шайба Подробнее |
|
| 37 | 400409 |
Кольцо стопорное Подробнее |
|
|
 |
38 | 64221-3501236 |
Рычаг регулировочный в сборе Подробнее |
|
 |
38 | 64226-3501136 |
Рычаг регулировочный Подробнее |
|
 |
39 | 5336-3501155 |
Шайба Подробнее |
|
| 40 | 260089 |
Палец 12х40 Подробнее |
|
|
| 41 | 500А-8507096 |
Заглушка Подробнее |
|
|
| 42 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 43 | 5336-3501192 |
Заглушка Подробнее |
|
|
| 44 | 252007 |
Шайба 12 Подробнее |
|
|
| 45 | 258052 |
Шплинт 4х20 Подробнее |
|
|
| 46 | 5336-3502132-01 |
Ось колодок Подробнее |
|
|
| 47 | 250560 |
Гайка М16-6Н Подробнее |
|
|
| 48 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
| 49 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 50 | 201587 |
Болт М14-6gх35 Подробнее |
||
| 51 | 253928 |
Заклепка Подробнее |
|
|
| 52 | 5336-3519210 |
Камера тормозная передняя Подробнее |
|
