| ← Механизм регулирования высоты сиденья | Установка и пневмопитание сидений → |

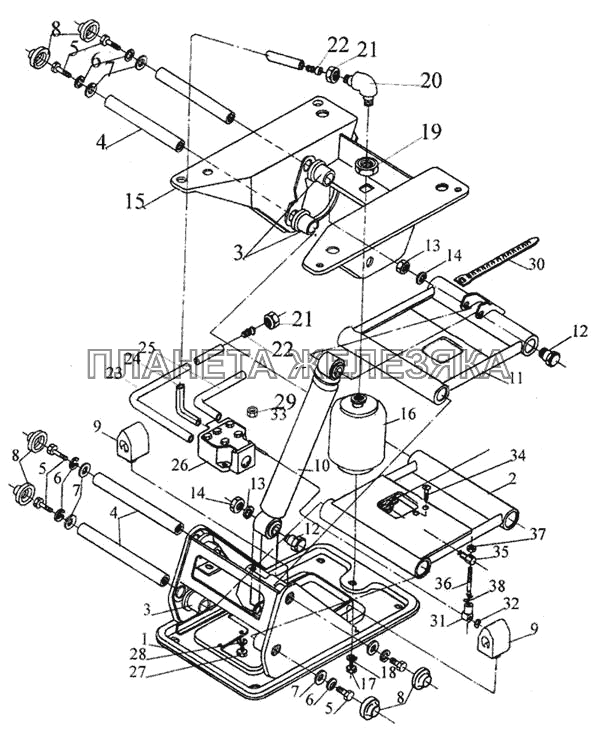

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-6807017 |
Опора нижняя Подробнее |
|
|
| 2 | 6430-6807083-01 |
Рычаг нижний Подробнее |
|
|
| 3 | 6430-6807113 |
Втулка Подробнее |
|
|
| 4 | 6430-6807116 |
Ось рычага Подробнее |
|
|
| 5 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 6 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 7 | 252039 |
Шайба 10 Подробнее |
|
|
| 8 | 6430-6807124 |
Колпачок Подробнее |
|
|
 |
9 | 504В-6801029-10 |
Буфер Подробнее |
|
 |
10 | 114.2915019 |
Амортизатор Подробнее |
|
| 11 | 6430-6807084-010 |
Рычаг верхний Подробнее |
|
|
| 12 | 6430-6807111 |
Ось амортизатора Подробнее |
|
|
| 13 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 14 | 252515 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 15 | 6430-6807016 |
Опора верхняя Подробнее |
|
|
| 16 | 6430-6807008 |
Пневмобаллон сиденья Подробнее |
|
|
| 17 | 201452 |
Болт М8х12 Подробнее |
|
|
| 18 | 252135 |
Шайба 8Т Подробнее |
|
|
| 19 | 250640 |
Гайка М20х1,5 Подробнее |
|
|
 |
20 | 402717 |
Угольник Подробнее |
|
| 21 | 401120 |
Гайка накидная Подробнее |
|
|
| 22 | 402405 |
Ниппель Подробнее |
|
|
| 23 | Труба 6х1 полиамид ПА12 L1=480±3,15 | Труба 6х1 полиамид ПА12 L1=480±3,15 |
|
|
| 24 | Труба 6х1 полиамид ПА12 L2=400± 2,85 | Труба 6х1 полиамид ПА12 L2=400± 2,85 |
|
|
| 25 | Труба 6х1 полиамид ПА12 L3=100±1,75 | Труба 6х1 полиамид ПА12 L3=100±1,75 |
|
|
| 26 | 64221-6819010 |
Распределитель Подробнее |
|
|
| 27 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 28 | 252134 |
Шайба 6Т Подробнее |
|
|
| 29 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 30 | 64227-3537048 |
Хомут Подробнее |
|
|
| 31 | 6430-6807147 |
Держатель Подробнее |
|
|
| 32 | 6430-6807117 |
Шайба Подробнее |
|
|
| 33 | 6430-6807144 |
Кронштейн Подробнее |
|
|
| 34 | 240618 |
Винт М4х12 ОСТ37.001.186-81 Подробнее |
|
|
| 35 | 6430-6807145 |
Ось Подробнее |
|
|
| 36 | 6430-6807146 |
Тяга Подробнее |
|
|
| 37 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 38 | 6430-6807148 |
Скоба Подробнее |
|
