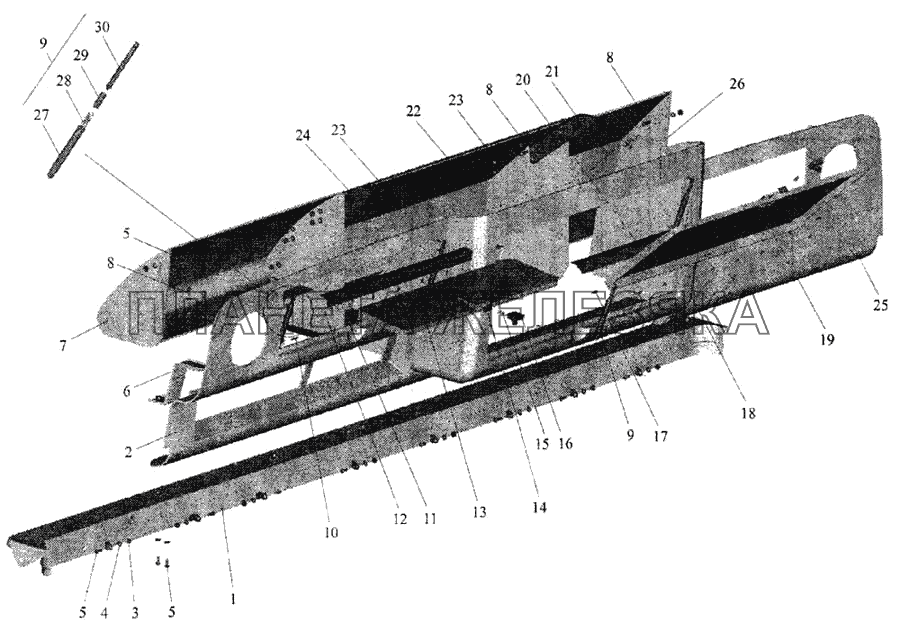

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-8216010 |
Дно полки Подробнее |
|
|
| 2 | 6430-8216033 |
Панель полки левая Подробнее |
|
|
| 3 | 252004 |
Шайба 6 Подробнее |
|
|
| 4 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 5 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 6 | 6430-8216020 |
Кронштейн Подробнее |
|
|
| 7 | 6430-8216045 |
Ящик левый Подробнее |
|
|
| 8 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 9 | 6430-8216070 |
Упор Подробнее |
|
|
| 10 | 377352 |
Штифт 4х22 Подробнее |
|
|
| 11 | 6430-8216049 |
Петля левая Подробнее |
|
|
| 12 | 255026 |
Заклепка 3х8 Подробнее |
|
|
| 13 | 6430-8216053 |
Крышка левая Подробнее |
|
|
| 14 | 6430-8216063 |
Упор Подробнее |
|
|
| 15 | 220-8604028 |
Пружина Подробнее |
|
|
| 16 | 6430-8216062 |
Защелка Подробнее |
|
|
| 17 | 377357 |
Штифт 4х17 Подробнее |
|
|
| 18 | 6430-8216034 |
Панель полки средняя Подробнее |
|
|
| 19 | 6430-8216052 |
Крышка средняя Подробнее |
|
|
| 20 | 6430-8216054 |
Петля средняя Подробнее |
|
|
| 21 | 6430-8216022 |
Кронштейн правый Подробнее |
|
|
| 22 | 6430-8216046 |
Ящик средний Подробнее |
|
|
| 23 | 220109 |
Винт М6-6gх25 Подробнее |
|
|
| 24 | 6430-8216023 |
Кронштейн левый Подробнее |
|
|
| 25 | 6430-8216032 |
Панель полки правая Подробнее |
|
|
| 26 | 6430-8216044 |
Ящик правый Подробнее |
|
|
| 27 | 6430-5325272 |
Корпус Подробнее |
|
|
| 28 | 6430-8216071 |
Пружина Подробнее |
|
|
| 29 | 6430-5325277 |
Втулка Подробнее |
|
|
| 30 | 6430-5325276 |
Шток Подробнее |
|
