| ← Установка цилиндра и клапанов 650119-8603500 | Клапан расхода и давления 551605-8607110-025 → |

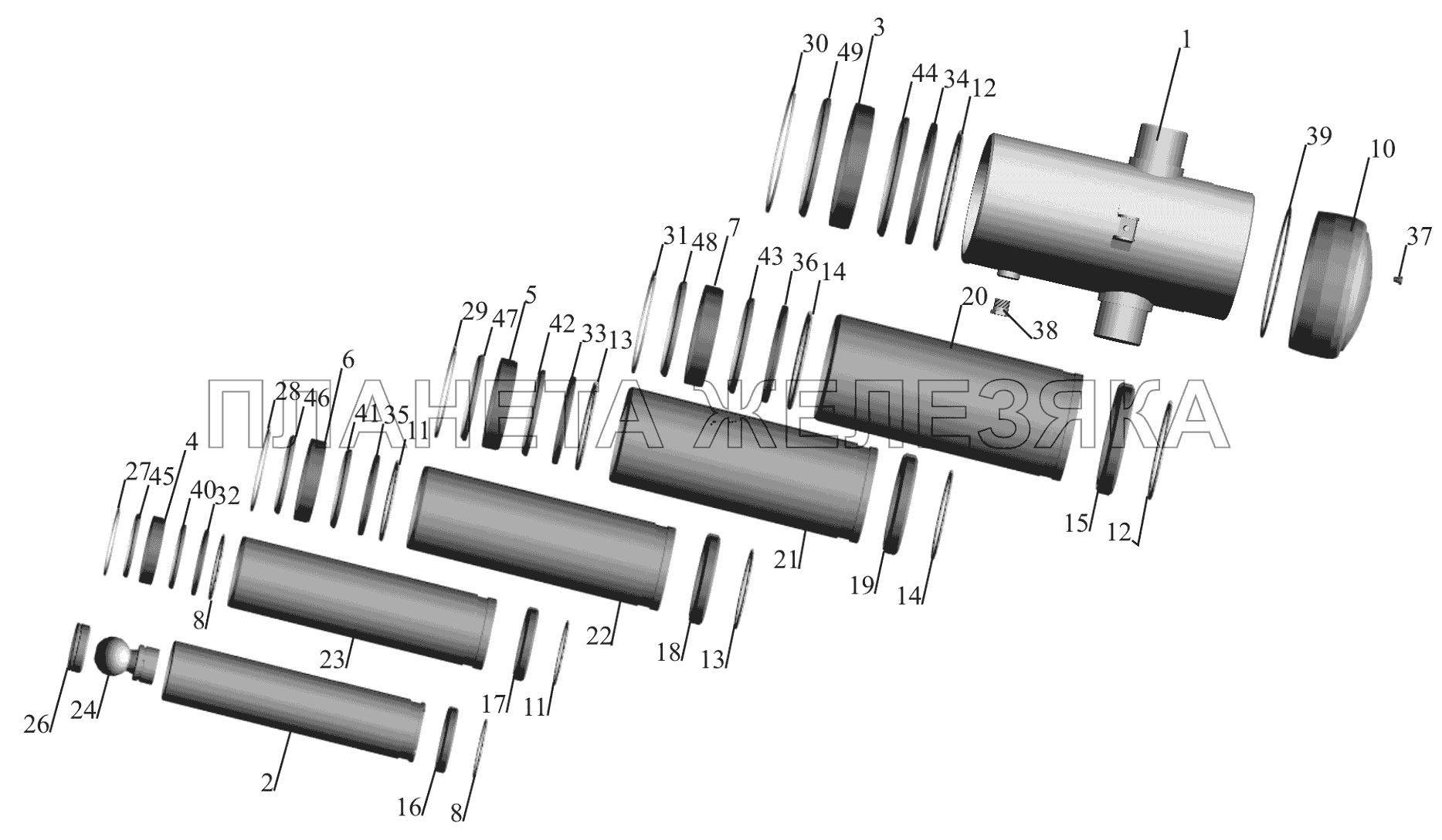

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6501-8603511 |
Корпус Подробнее |
|
|
| 2 | 551605-8603570-025 |
Труба выдвижная V Подробнее |
|
|
| 3 | 9506-8603521-030 |
Направляющая верхняя Подробнее |
|
|
| 3 | T01-9506-8603521-030 |
Направляющая верхняя Подробнее |
|
|
| 4 | 5516-8603522 |
Направляющая верхняя Подробнее |
|
|
| 4 | T01-5516-8603522 |
Направляющая верхняя Подробнее |
|
|
| 5 | 9506-8603522 |
Направляющая верхняя Подробнее |
|
|
| 5 | T01-9506-8603522 |
Направляющая верхняя Подробнее |
|
|
| 6 | 5516-8603523 |
Направляющая верхняя Подробнее |
|
|
| 6 | T01-5516-8603523 |
Направляющая верхняя Подробнее |
|
|
| 7 | 9506-8603523 |
Направляющая верхняя Подробнее |
|
|
| 7 | T01-9506-8603523 |
Направляющая верхняя Подробнее |
|
|
| 8 | 503А-8603525 |
Кольцо Подробнее |
|
|
| 10 | 551605-8603526-025 |
Днище Подробнее |
|
|
| 11 | 503А-8603527 |
Кольцо Подробнее |
|
|
| 12 | 9506-8603529 |
Кольцо Подробнее |
|
|
| 13 | 9506-8603528-030 |
Кольцо упорное Подробнее |
|
|
| 14 | 9506-8603530-030 |
Кольцо упорное Подробнее |
|
|
| 15 | 9506-8603535 |
Полукольцо направляющее Подробнее |
|
|
| 15 | T01-9506-8603535 |
Полукольцо направляющее Подробнее |
|
|
| 16 | 503А-8603536 |
Полукольцо направляющее Подробнее |
|
|
| 16 | T01-503A-8603536 |
Полукольцо направляющее Подробнее |
|
|
| 17 | 503А-8603537 |
Полукольцо направляющее Подробнее |
|
|
| 17 | ТО1-503А-8603537 |
Полукольцо направляющее Подробнее |
|
|
| 18 | 9506-8603536-030 |
Полукольцо направляющее Подробнее |
|
|
| 18 | T01-9506-8603536-030 |
Полукольцо направляющее Подробнее |
|
|
| 19 | 9506-8603537-030 |
Полукольцо направляющее Подробнее |
|
|
| 19 | T01-9506-8603537-030 |
Полукольцо направляющее Подробнее |
|
|
| 20 | 551605-8603540-025 |
Труба выдвижная I Подробнее |
|
|
| 21 | 551605-8603550-025 |
Труба выдвижная II Подробнее |
|
|
| 22 | 551605-8603560-025 |
Труба выдвижная III Подробнее |
|
|
| 23 | 551605-8603565-025 |
Труба выдвижная IV Подробнее |
|
|
| 24 | 551605-8603568-025 |
Головка Подробнее |
|
|
| 26 | 5516-8603598 |
Гайка опоры цилиндра Подробнее |
|
|
| 27 | 503А-8603657 |
Кольцо Подробнее |
|
|
| 28 | 503А-8603658 |
Кольцо Подробнее |
|
|
| 29 | 5232В-8603659 |
Кольцо стопорное Подробнее |
|
|
| 30 | 9506-8603659-030 |
Кольцо стопорное Подробнее |
|
|
| 31 | 5232В-8603661 |
Кольцо стопорное Подробнее |
|
|
| 32 | 503А-8603665 |
Втулка Подробнее |
|
|
| 32 | ТО1-503А-8603665 |
Втулка Подробнее |
|
|
| 33 | 5232В-8603665 |
Втулка Подробнее |
|
|
| 33 | ТО1-5232В-8603665 |
Втулка Подробнее |
|
|
| 34 | 9506-8603665 |
Втулка Подробнее |
|
|
| 34 | T01-9506-8603665 |
Втулка Подробнее |
|
|
| 35 | 503А-8603666 |
Втулка Подробнее |
|
|
| 35 | ТО1-503А-8603666 |
Втулка Подробнее |
|
|
| 36 | 5232В-8603666 |
Втулка Подробнее |
|
|
| 36 | ТО1-5232В-8603666 |
Втулка Подробнее |
|
|
| 37 | 262541 |
Пробка КГ 1/8" Подробнее |
|
|
| 38 | 262545 |
Пробка КГ 3/4" Подробнее |
|
|
| 39 | 200-205-36-2-3 | Кольцо 200-205-36-2-3 |
|
|
| 40 | S17100x110x11.4 | Манжета |
|
|
| 41 | S17120x130x11.4 | Манжета |
|
|
| 42 | S17140x150x11.4 | Манжета |
|
|
| 43 | S17160x170x11.4 | Манжета |
|
|
| 44 | S17180x190x11.5 | Манжета |
|
|
| 45 | А9100x108.6x7x5 | Грязесъемник |
|
|
| 46 | А9120x128.6x7x5 | Грязесъемник |
|
|
| 47 | А9140x148.6x7x5 | Грязесъемник |
|
|
| 48 | А9160x168.6x7x5 | Грязесъемник |
|
|
| 49 | А9180x188.6x7x5 | Грязесъемник |
|
