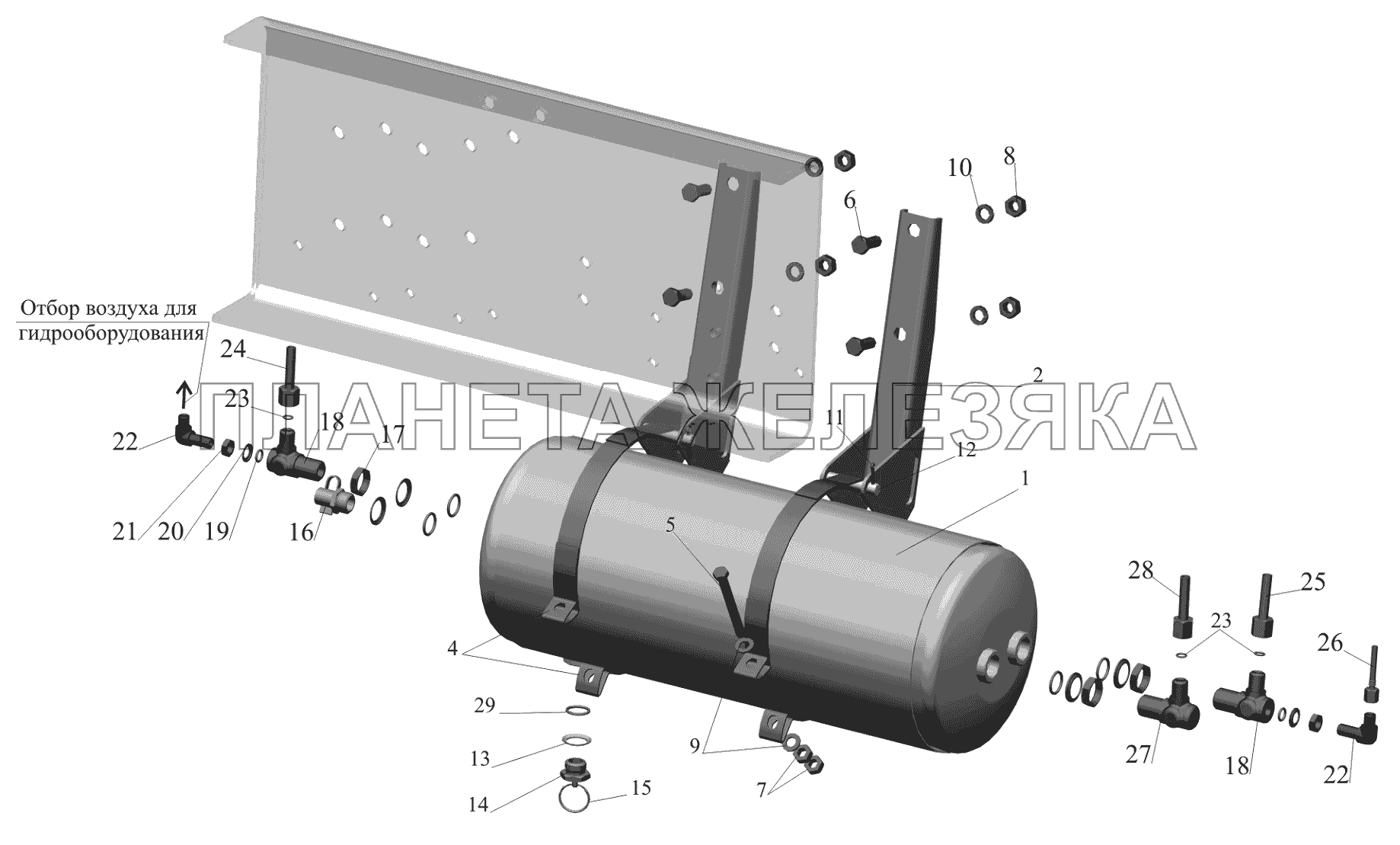

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5440-3513015 |
Ресивер Подробнее |
|
| 2 | 544019-3513076 |
Кронштейн Подробнее |
|
|
 |
4 | 64221-3513037 |
Хомут Подробнее |
|
| 5 | 371690 |
Болт М10-6gх80 Подробнее |
|
|
| 6 | 201591 |
Болт М14-6gх45 Подробнее |
|
|
| 7 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 8 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 9 | 252006 |
Шайба 10 Подробнее |
|
|
| 9 | А.10.04.019 | Шайба А.10.04.019 |
|
|
| 10 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 11 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 12 | 260095 |
Палец 12х60 Подробнее |
|
|
| 13 | 376145 |
Шайба 22 Подробнее |
|
|
 |
14 | 100-3513110 |
Клапан слива конденсата Подробнее |
|
| 14 | 5336-3513110 |
Клапан слива конденсата Подробнее |
|
|
| 15 | 5247Г-3921441 |
Кольцо Подробнее |
|
|
 |
16 | 100-3515310 |
Клапан контрольного вывода Подробнее |
|
| 16 | 105.069.05.000 | Клапан контрольного вывода |
|
|
| 16 | 5336-3515410 |
Клапан контрольного вывода Подробнее |
|
|
| 17 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
 |
18 | 403041 |
Тройник Подробнее |
|
| 19 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
 |
20 | 375818 |
Шайба 12 Подробнее |
|
| 21 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
22 | 402737 |
Угольник Подробнее |
|
| 23 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 24 | 650119-3506154 |
Трубка Подробнее |
|
|
| 25 | 650119-3506154 |
Трубка Подробнее |
|
|
| 26 | 650119-3506319 |
Трубка Подробнее |
|
|
 |
27 | 402741 |
Угольник Подробнее |
|
|
|
27 | 402741-01 |
Угольник Подробнее |
|
| 28 | 650119-3506126 |
Трубка Подробнее |
|
|
| 29 | 020-025-30-2-3 |
Кольцо Подробнее |
|
