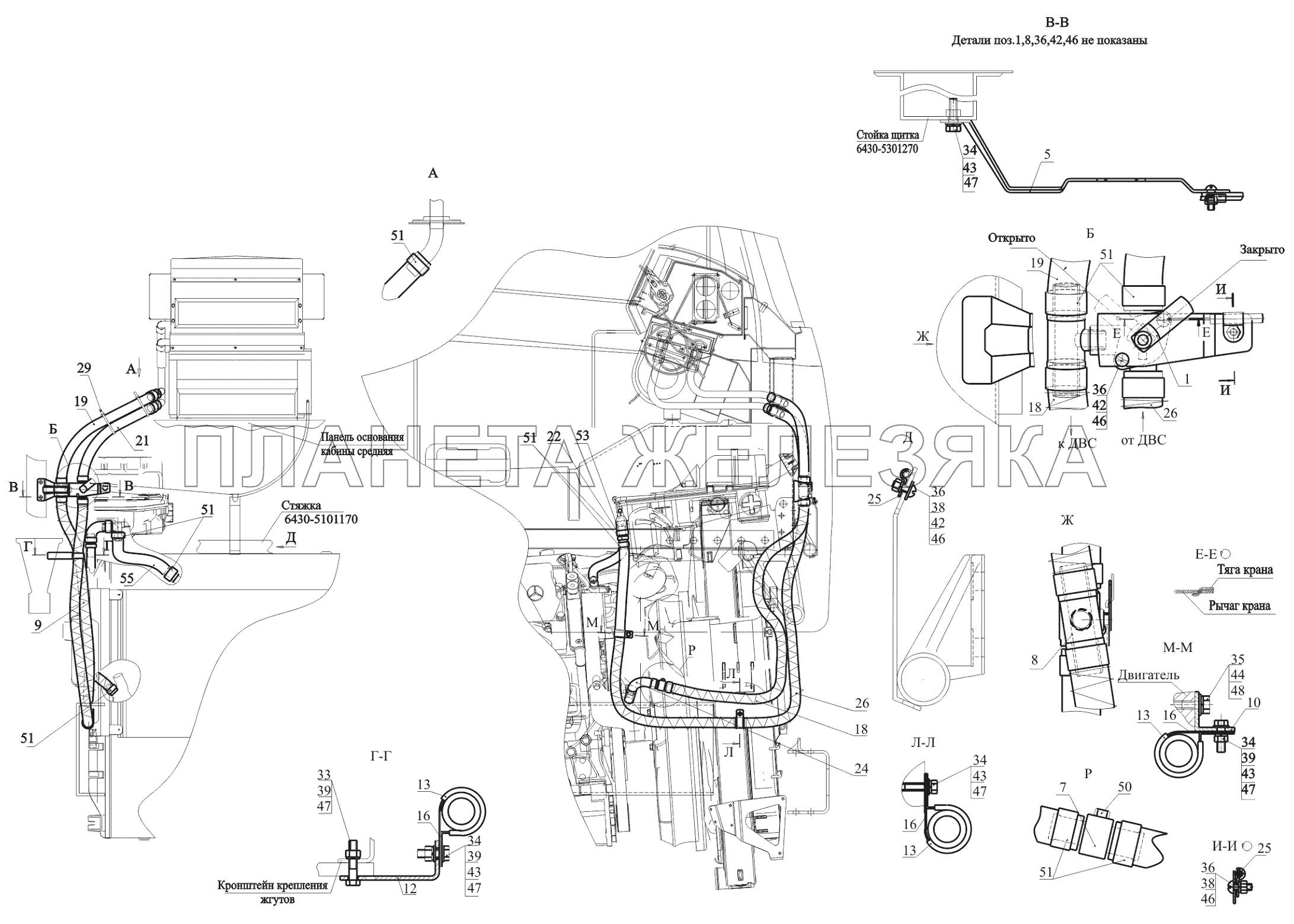

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6430-5101170 |
Стяжка Подробнее |
|
||
| 6430-5301270 |
Стойка щитка Подробнее |
|
||
 |
1 | 6430-8101150-010 |
Кран управления отопителя Подробнее |
|
| 5 | 5440-8101191 |
Кронштейн Подробнее |
|
|
| 7 | 4370-1015655 |
Переходник Подробнее |
|
|
 |
8 | 643069-8101373 |
Тройник Подробнее |
|
| 9 | 535A-3408046 |
Пружина Подробнее |
|
|
| 10 | 504B-3504046 |
Угольник Подробнее |
|
|
| 12 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 13 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 16 | 64221-3724633 |
Хомут Подробнее |
|
|
| 18 | 543205-8101039 |
Шланг Подробнее |
|
|
| 19 | 643069-8101030 |
Шланг Подробнее |
|
|
| 21 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 22 | 544019-8101347 |
Переходник Подробнее |
|
|
| 24 | 64221-1015063-001 |
Шланг Подробнее |
|
|
| 25 | 6430-8406073 |
Прижим Подробнее |
|
|
| 26 | 544008-8101030 |
Шланг Подробнее |
|
|
| 29 | 6430-3724624 |
Хомут Подробнее |
|
|
| 33 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 34 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 35 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 38 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 39 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 42 | 252036 |
Шайба 5 Подробнее |
|
|
| 43 | 252004 |
Шайба 6 Подробнее |
|
|
 |
44 | 252005 |
Шайба 8 Подробнее |
|
| 46 | 252133 |
Шайба 5Т Подробнее |
|
|
| 47 | 252154 |
Шайба 6Л Подробнее |
|
|
| 48 | 252155 |
Шайба 8Л Подробнее |
|
|
| 50 | 262541 |
Пробка КГ 1/8" Подробнее |
|
|
| 51 | F16KAE025040VAA |
Хомут 25-40 Подробнее |
|
|
| 51 | TORRO25-40/9-C7W2 |
Хомут Подробнее |
|
|
| 53 | 270003186 |
Угловой патрубок Подробнее |
|
|
| 55 | А9425063135 |
Шланг Подробнее |
|
