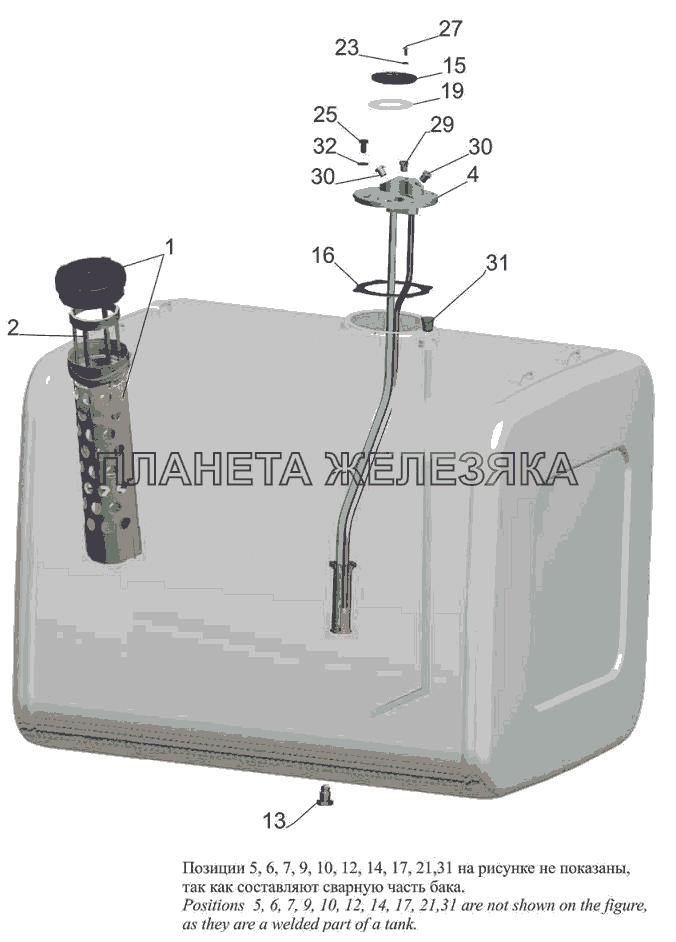

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-1101083 |
Труба наливная с пробкой Подробнее |
|
|
 |
2 | 6430-1101090-001 |
Фильтр наливной трубы Подробнее |
|
| 4 | 544039-1105014 |
Топливозаборник Подробнее |
|
|
| 5 | 650136-1105015 |
Бобышка с трубкой Подробнее |
|
|
| 6 | 544009-1101012 |
Корпус бака Подробнее |
|
|
| 7 | 500-1101019 |
Фланец крепления фильтра Подробнее |
|
|
| 9 | 6430-1101030 |
Перегородка Подробнее |
|
|
| 10 | 6430-1101033-001 |
Днище бака Подробнее |
|
|
| 12 | 500-1101058 |
Корпус спускного крана Подробнее |
|
|
| 13 | 500-1101060 |
Пробка Подробнее |
|
|
| 15 | 204В-1102029 |
Заглушка Подробнее |
|
|
 |
16 | 500-1105013 |
Прокладка Подробнее |
|
| 17 | 544069-3506022-001 |
Хомут Подробнее |
|
|
| 19 | 200-3806026 |
Прокладка Подробнее |
|
|
| 21 | 5551-8608238 |
Держатель крышки бака Подробнее |
|
|
| 23 | 375370 |
Шайба 5 ОТ Подробнее |
|
|
| 25 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 27 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 29 | 262542 |
Пробка КГ 1/4" Подробнее |
|
|
| 30 | 262543 |
Пробка Подробнее |
|
|
| 31 | 262544 |
Пробка кг 1/2 "А" Подробнее |
|
|
| 32 | 375458 |
Шайба 8 Подробнее |
|
