| ← Установка механизма управления сцеплением 64302-1600005-001 | Блок управления сцеплением 6430A5-1602004 → |

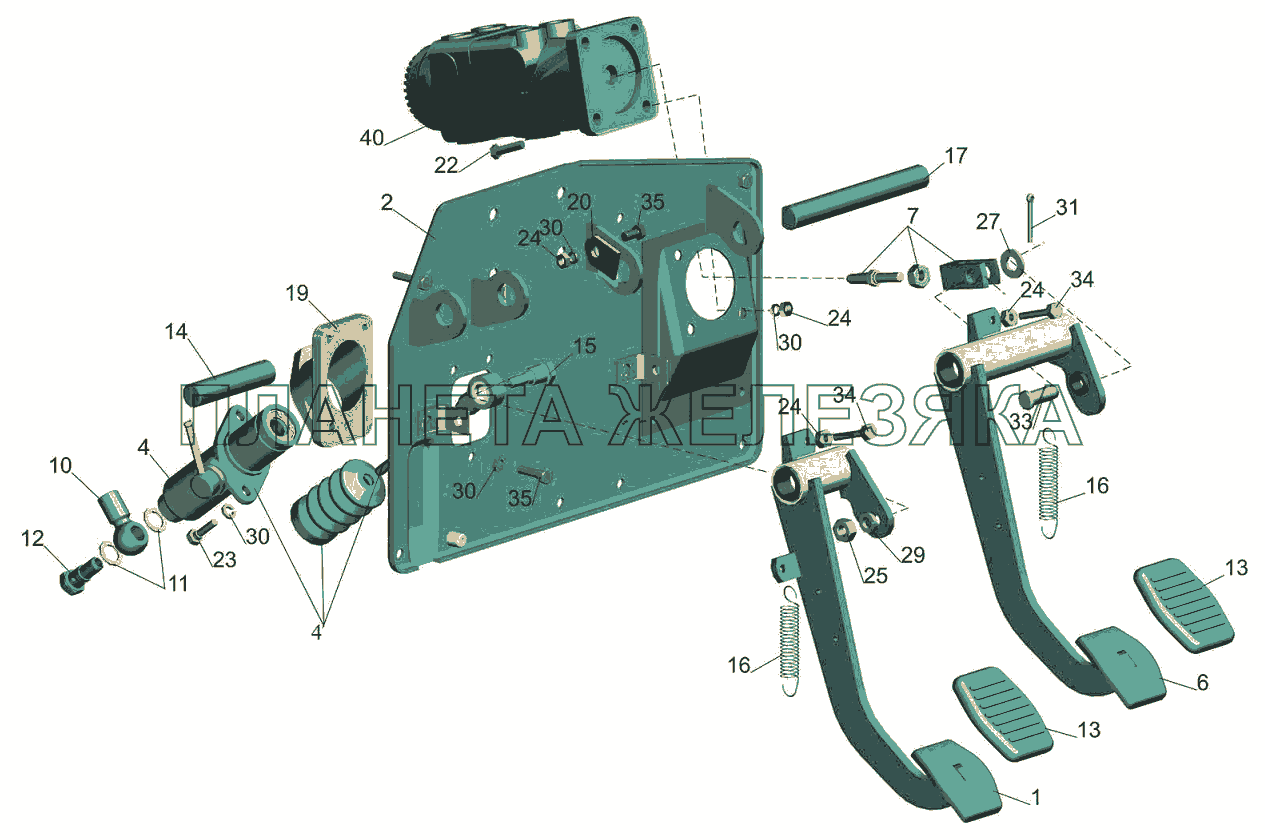

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-1602112 |
Педаль Подробнее |
|
|
| 2 | 6430-1602140 |
Кронштейн блока управления Подробнее |
|
|
| 4 | 6430-1602500-000 |
Цилиндр подпедальный с толкателем Подробнее |
|
|
| 4 | 6430-1602500-001 |
Цилиндр подпедальный с толкателем Подробнее |
|
|
| 4 | 6430-1602500-002 |
Цилиндр подпедальный Подробнее |
|
|
| 4 | 6430-1602500-020 |
Цилиндр подпедальный с толкателем Подробнее |
|
|
| 6 | 6430-3504032 |
Педаль Подробнее |
|
|
| 7 | 6430-3504056 |
Толкатель Подробнее |
|
|
| 10 | 4370-1104514 |
Угольник поворотный Подробнее |
|
|
| 11 | 64226-1104516 |
Прокладка Подробнее |
|
|
| 12 | 64226-1104518 |
Переходник Подробнее |
|
|
 |
13 | 6430-1602029 |
Подушка Подробнее |
|
| 14 | 64302-1602190 |
Ось педали сцепления Подробнее |
|
|
| 15 | 500А-3507156-А |
Ось рычага Подробнее |
|
|
| 16 | 200В-2703146 |
Пружина Подробнее |
|
|
| 17 | 64302-3504196-010 |
Ось педали тормоза Подробнее |
|
|
| 19 | 6430-1602144 |
Кронштейн Подробнее |
|
|
| 20 | 64302-1602788 |
Стопор Подробнее |
|
|
| 22 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 23 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 24 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 25 | 250513 |
Гайка М10х1-6Н Подробнее |
|
|
| 27 | 252007 |
Шайба 12 Подробнее |
|
|
| 29 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 30 | 252155 |
Шайба 8Л Подробнее |
|
|
| 31 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 33 | 260086 |
Палец 12х32 Подробнее |
|
|
| 34 | 370829 |
Болт 3М8-6gх35 Подробнее |
|
|
| 35 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 40 | 4613190080 |
Кран тормозной Подробнее |
|
|
| 40 | 8090.35.14.100 |
Кран тормозной Подробнее |
|
